New in nanoCAD 25
versão 25

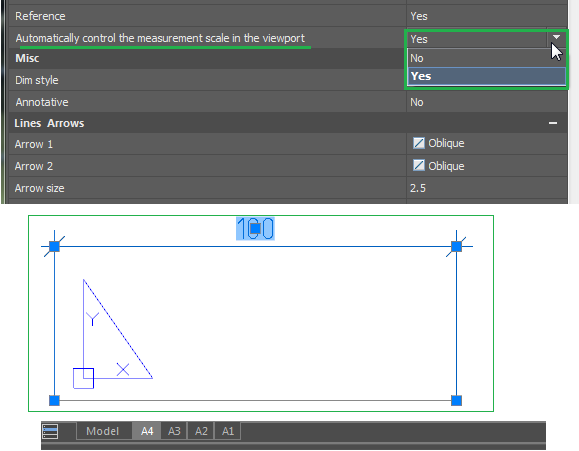

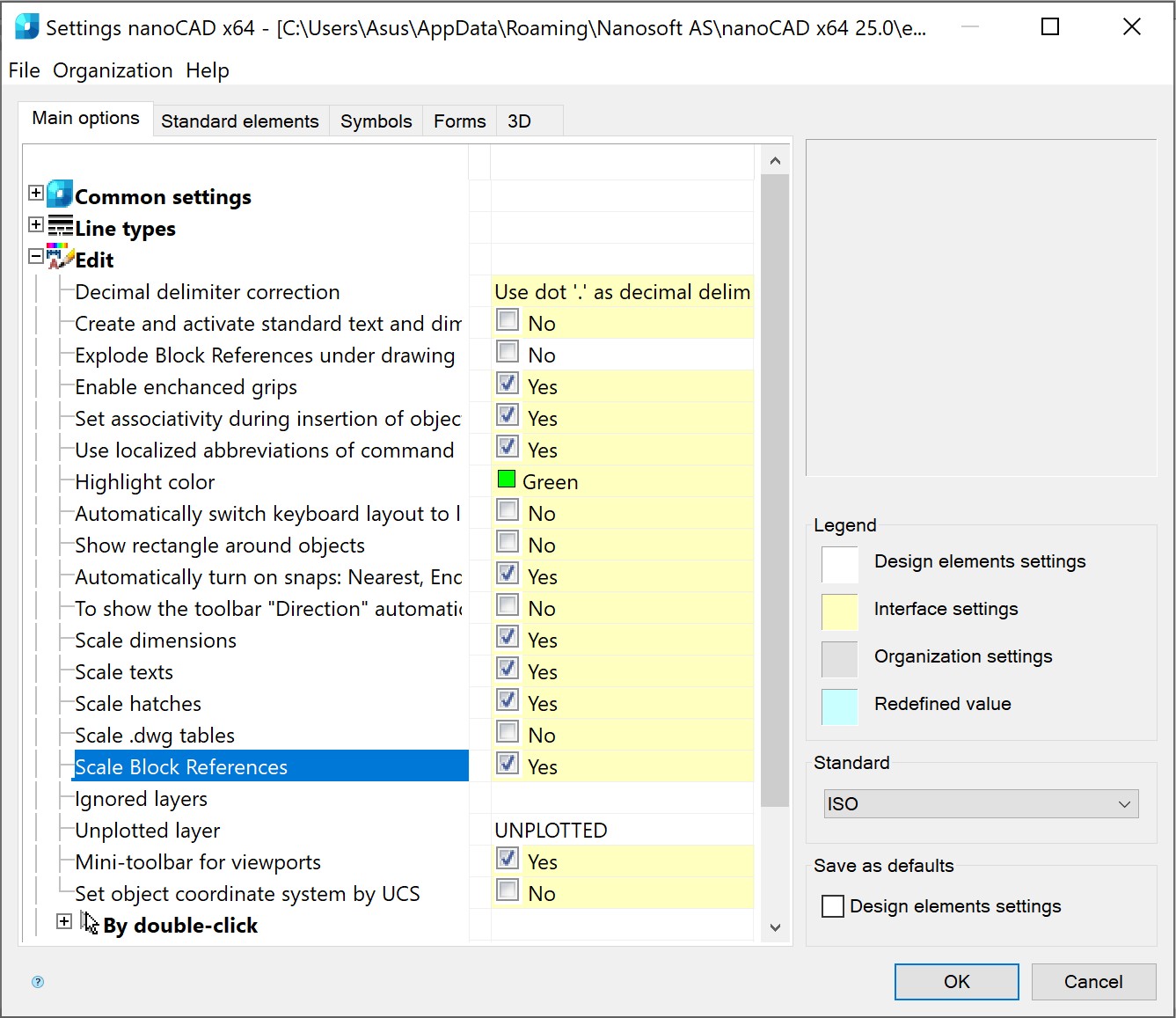

Uma nova configuração Escala de Referência de Bloco (PARAMS guia - Opções principais – seção Editar), que permite ativar e desativar a escala de blocos. Por padrão, a opção está ativada, o bloco é dimensionado quando a escala do símbolo muda.
O design foi atualizado para a Formação de um pacote de arquivos (ETRANSMIT) no diálogo e seu funcionamento foi otimizado. Os ícones dos tipos de arquivo foram alterados, e a capacidade de selecionar vários arquivos usando as teclas SHIFT e CTRL foi adicionada.
A possibilidade foi adicionada para definir a precisão da exportação (EXPORT) para o formato STL (*.stl) especificando a distância máxima permitida entre pontos vizinhos (Comprimento máximo da corda).
Para uma interação mais conveniente com a interface, os ícones dos arquivos não utilizados na barra de ferramentas funcional Referências Externas (EXTERNALREFERENCES) foram alterados
Foi adicionado o novo comando Restrição de cota (DCAUTO), que permite inserir Cotas paramétricas por meio de um único comando (funcionalidade semelhante ao MDIM). Este comando funciona apenas no modo de edição de esboço.

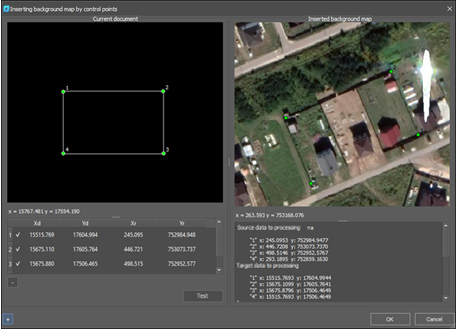

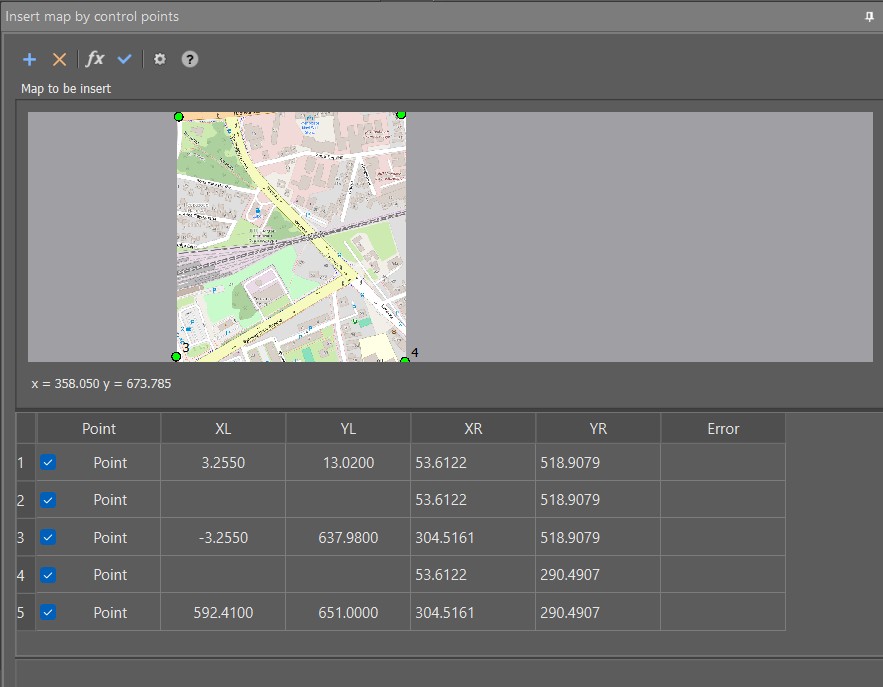

Foi implementada a barra de ferramentas Inserir mapa por pontos de controle, destinada à inserção de uma imagem raster de base (mapa) mediante a definição de pontos de controle. Você pode abrir a barra de ferramentas acessando a janela Subcamada de Mapa (MAPVIEW): na guia Mapas raster, selecione os parâmetros desejados, marque a opção Por pontos de controle na parte inferior da janela e clique no botão OK.
O design foi atualizado para a Formação de um pacote de arquivos (ETRANSMIT) no diálogo e seu funcionamento foi otimizado. Os ícones dos tipos de arquivo foram alterados, e a capacidade de selecionar vários arquivos usando as teclas SHIFT e CTRL foi adicionada.
A possibilidade foi adicionada para definir a precisão da exportação (EXPORT) para o formato STL (*.stl) especificando a distância máxima permitida entre pontos vizinhos (Comprimento máximo da corda).
Para uma interação mais conveniente com a interface, os ícones dos arquivos não utilizados na barra de ferramentas funcional Referências Externas (EXTERNALREFERENCES) foram alterados
Foi adicionado o novo comando Restrição de cota (DCAUTO), que permite inserir Cotas paramétricas por meio de um único comando (funcionalidade semelhante ao MDIM). Este comando funciona apenas no modo de edição de esboço.
Foi implementada a barra de ferramentas Inserir mapa por pontos de controle, destinada à inserção de uma imagem raster de base (mapa) mediante a definição de pontos de controle. Você pode abrir a barra de ferramentas acessando a janela Subcamada de Mapa (MAPVIEW): na guia Mapas raster, selecione os parâmetros desejados, marque a opção Por pontos de controle na parte inferior da janela e clique no botão OK.
Os formatos GLB e GLTF foram adicionados ao comando exportar (EXPORT). Esses formatos para cenas e modelos 3D possuem as seguintes vantagens principais:tamanho compacto de arquivo, carregamento e processamento rápidos e representação completa da cena tridimensional.

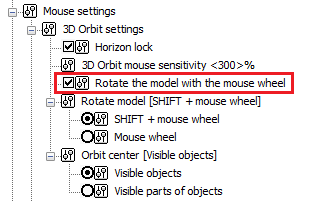

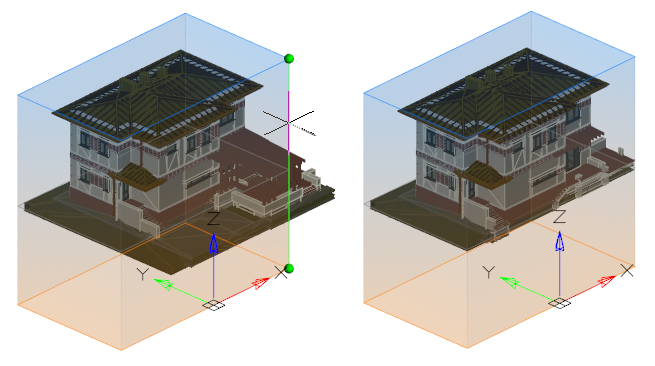

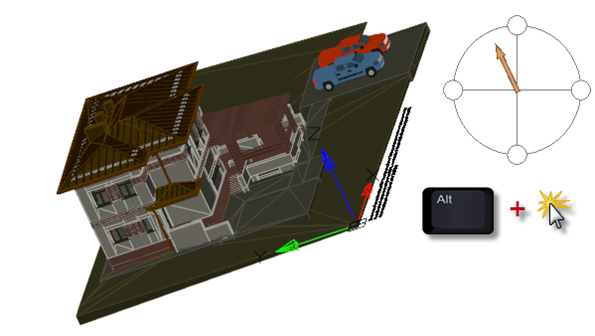

A possibilidade de especificar as configurações de rotação do eixo Y (para cima) foi adicionada para exportar arquivos GLB e GLTF :
A possibilidade de especificar as configurações de rotação do eixo Y (para cima) foi adicionada para exportar arquivos GLB e GLTF :

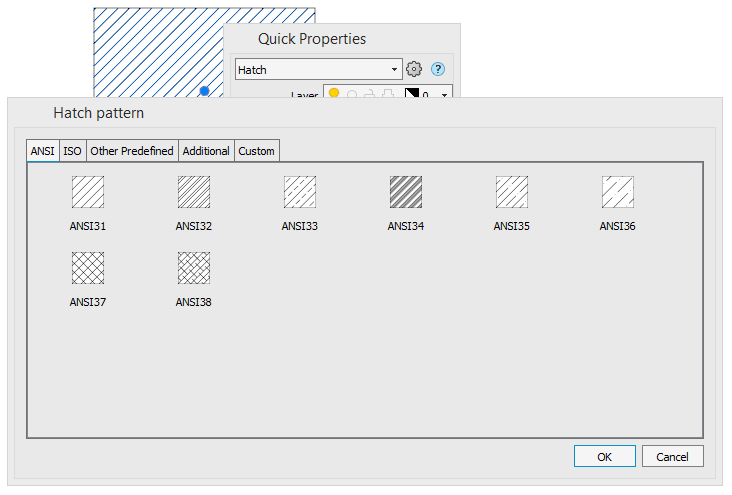

Uma mini-barra flutuante de Propriedades Rápidas (QUICKPROPERTIES) foi implementada para uma interação mais conveniente com a interface.
Quando você clica
No botão Configurações, a caixa de diálogo Personalizar Lista de Propriedades aparece, onde você pode especificar propriedades para cada tipo de objeto a serem exibidas na barra flutuante.
Quando você clica
No botão Configurações, a caixa de diálogo Personalizar Lista de Propriedades aparece, onde você pode especificar propriedades para cada tipo de objeto a serem exibidas na barra flutuante.

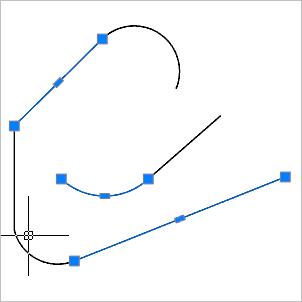

Um novo comando Correção de Vetor (AUTOVC) foi implementado. O comando permite corrigir desvios geométricos feitos durante a construção ou como resultado da vetorização automática e semiautomática (rastreamento) para os seguintes objetos:
A correção automática permite:
- linha
- polilinha
- arco
- círculo
A correção automática permite:
- excluir objetos menores que o tamanho especificado
- restaurar contatos entre objetos
- "colar" fragmentos em um único objeto
- alinhar linhas ao longo de direções padrão (UCS, grade ortogonal), se suas desvios não excederem o valor especificado pelo usuário
- alterar a ordem de arredondamento das coordenadas dos objetos de desenho

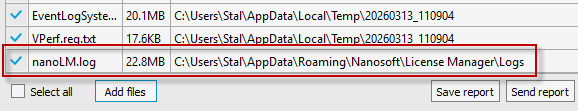

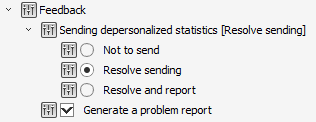

Quando erros críticos ocorrem no programa, a possibilidade de coletar automaticamente dados contendo estatísticas e cronologia de eventos foi adicionada usando o comando ReportProblem.
O comando cria uma pasta especificando a hora e forma um pacote de arquivos para transferência nela. Depois disso, o usuário é solicitado na caixa de diálogo a adicionar ou remover arquivos para envio. Em seguida, há duas opções: você pode relatá-lo como um arquivo ZIP e salvá-lo no computador (botão Salvar relatório) ou enviá-lo por e-mail no formato EML (botão Enviar relatório).
O comando cria uma pasta especificando a hora e forma um pacote de arquivos para transferência nela. Depois disso, o usuário é solicitado na caixa de diálogo a adicionar ou remover arquivos para envio. Em seguida, há duas opções: você pode relatá-lo como um arquivo ZIP e salvá-lo no computador (botão Salvar relatório) ou enviá-lo por e-mail no formato EML (botão Enviar relatório).

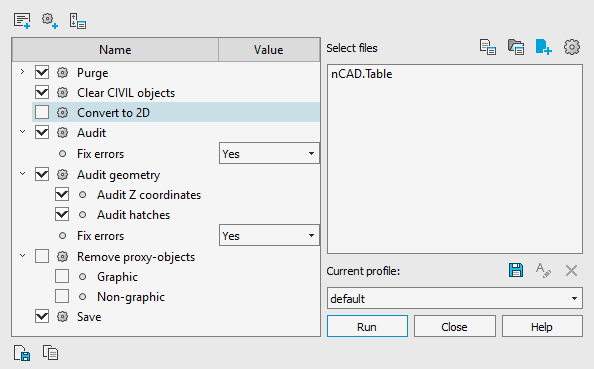

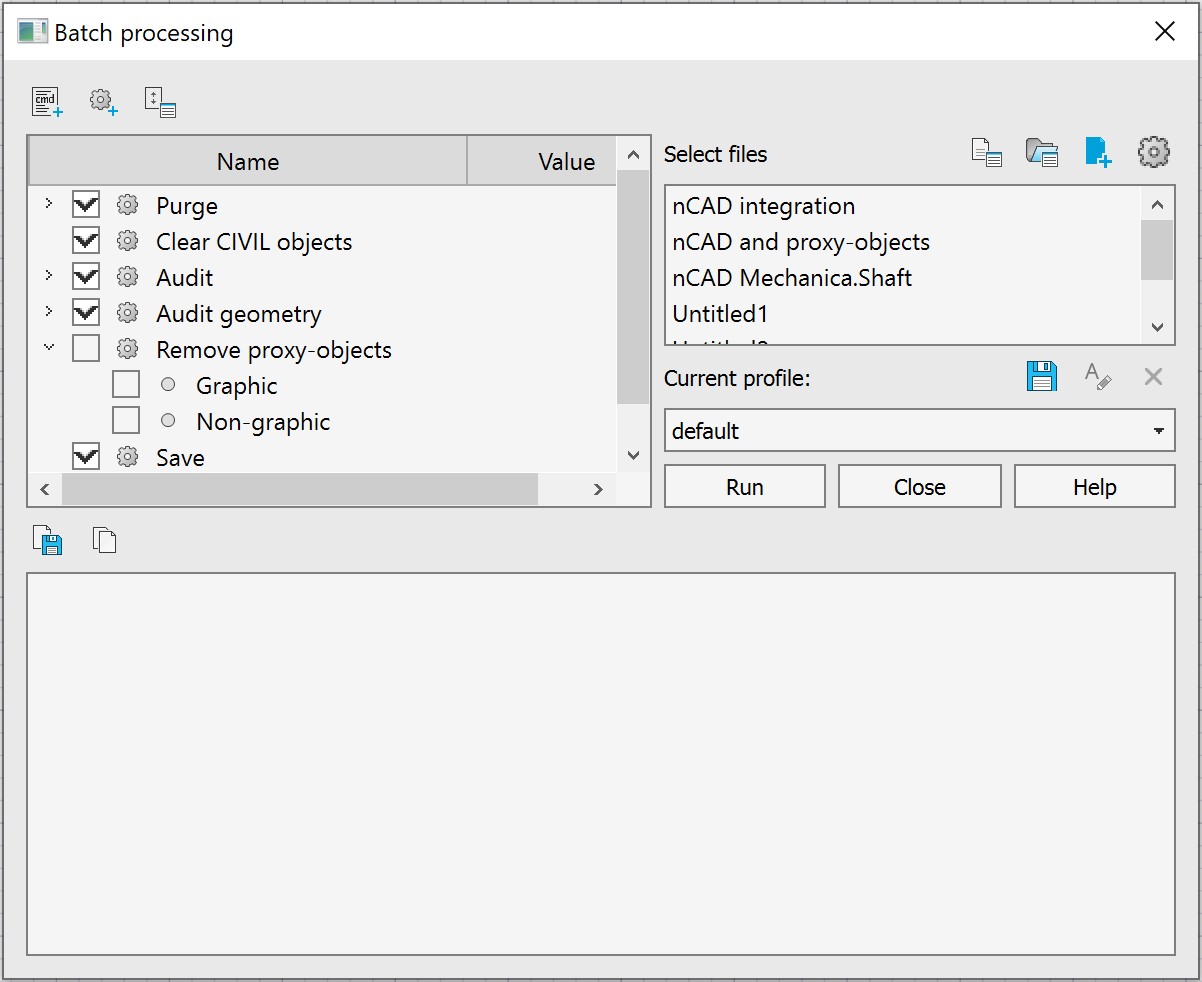

Na utilidade Processamento de Arquivos em Lote (BATCHPROCESS) no perfil padrão padrão, uma etapa de processamento adicional foi adicionada – Remover objetos-proxy (RMPROXY). Por padrão, a opção está desativada. O comando permite selecionar o tipo de objetos proxy a serem removidos (com gráficos e/ou sem gráficos).

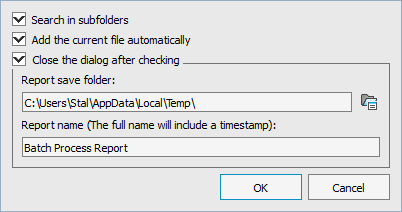

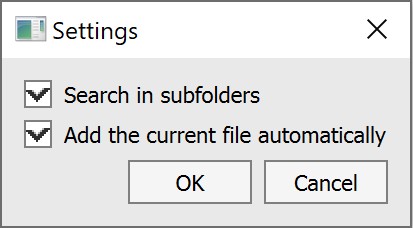

A configuração Adicionar o arquivo atual automaticamente foi adicionada à lista de arquivos selecionados para processamento em lote:
Por padrão, a configuração está habilitada e, quando você executa o comando Processamento de Arquivos em Lote (BATCHPROCESS), o desenho atual é adicionado automaticamente à lista de Arquivos selecionados.
Você pode agora adicionar à lista de Arquivos selecionados não apenas arquivos com a extensão DWG (formato de desenho), mas também DWT (formato de modelo).
A configuração Adicionar o arquivo atual automaticamente foi adicionada à lista de arquivos selecionados para processamento em lote:
Por padrão, a configuração está habilitada e, quando você executa o comando Processamento de Arquivos em Lote (BATCHPROCESS), o desenho atual é adicionado automaticamente à lista de Arquivos selecionados.
Você pode agora adicionar à lista de Arquivos selecionados não apenas arquivos com a extensão DWG (formato de desenho), mas também DWT (formato de modelo).

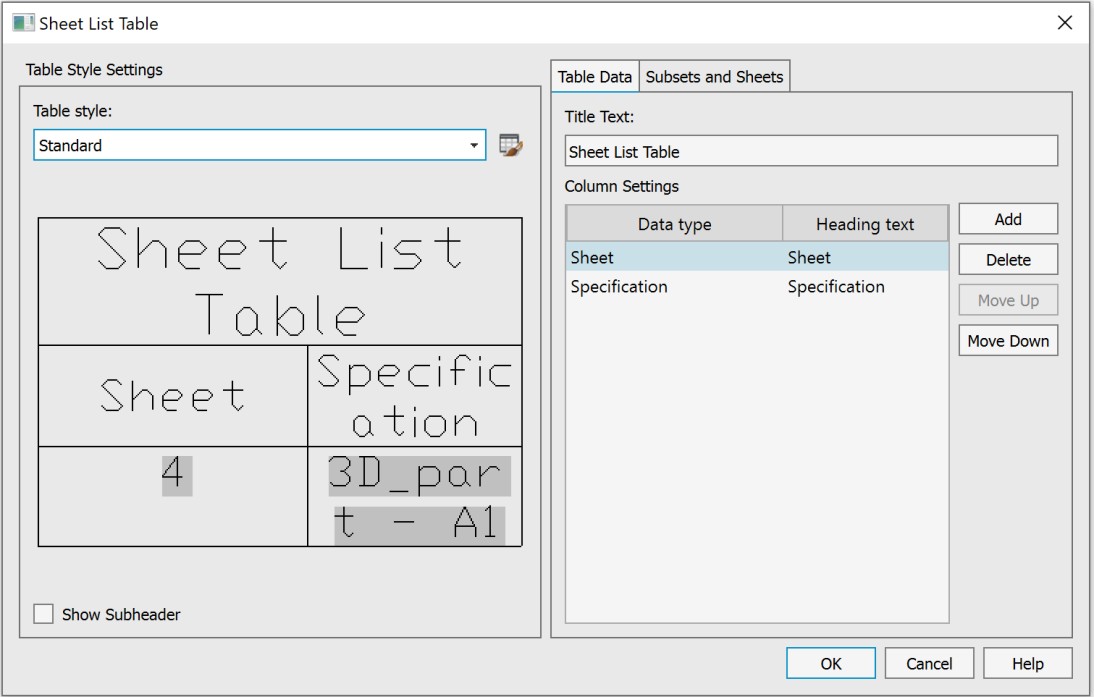

O diálogo foi adicionado para configurar a Tabela de Lista de Folhas, na qual você pode especificar os seguintes parâmetros: estilo da tabela, texto do título, dados da tabela (configurações de coluna) e também especificar um conjunto de folhas previamente salvo ou selecionar folhas para incluir na lista.
Associatividade de arquivos no formato DST foi adicionada. Agora, os arquivos do conjunto de documentação são abertos automaticamente no nanoCAD e a barra de ferramentas do Gerenciador de Conjunto de Folhas (SHEETSET) é iniciada simultaneamente.
A possibilidade de mover folhas para dentro do conjunto/grupo de documentos, bastando arrastá-las, foi adicionada na barra de ferramentas do Gerenciador de Conjunto de Folhas (SHEETSET).
A usabilidade da caixa de diálogo Renomear e Renumerar Folha na barra de ferramentas do Gerenciador de Conjunto de Folhas (SHEETSET) foi melhorada ao selecionar automaticamente o campo Número.

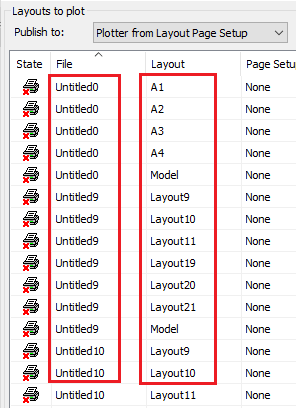

Na guia Listas de Folhas da barra de ferramentas do Gerenciador de Conjuntos de Folhas, o botão de menu
foi adicionado para publicação de folhas selecionadas ou do conjunto de folhas inteiro. As seguintes opções de saída são possíveis:

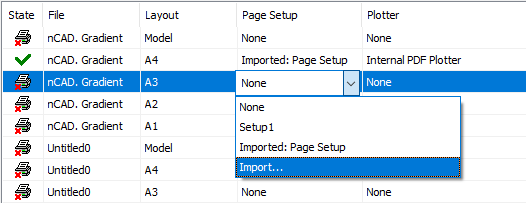

A publicação do conjunto de documentos/grupo de folhas/conjunto de folhas/folha também está disponível no menu de contexto da árvore do Conjunto de Folhas.
Um nome de arquivo sugerido por padrão para um documento com várias folhas ao plotar agora corresponde ao nome do conjunto de documentação em vez do nome da primeira folha.
Associatividade de arquivos no formato DST foi adicionada. Agora, os arquivos do conjunto de documentação são abertos automaticamente no nanoCAD e a barra de ferramentas do Gerenciador de Conjunto de Folhas (SHEETSET) é iniciada simultaneamente.
A possibilidade de mover folhas para dentro do conjunto/grupo de documentos, bastando arrastá-las, foi adicionada na barra de ferramentas do Gerenciador de Conjunto de Folhas (SHEETSET).
A usabilidade da caixa de diálogo Renomear e Renumerar Folha na barra de ferramentas do Gerenciador de Conjunto de Folhas (SHEETSET) foi melhorada ao selecionar automaticamente o campo Número.
Na guia Listas de Folhas da barra de ferramentas do Gerenciador de Conjuntos de Folhas, o botão de menu
foi adicionado para publicação de folhas selecionadas ou do conjunto de folhas inteiro. As seguintes opções de saída são possíveis: - publicar em PDF
- publicar no Plotador
- publicar em DWF
- publicar em DWFx
A publicação do conjunto de documentos/grupo de folhas/conjunto de folhas/folha também está disponível no menu de contexto da árvore do Conjunto de Folhas.
Um nome de arquivo sugerido por padrão para um documento com várias folhas ao plotar agora corresponde ao nome do conjunto de documentação em vez do nome da primeira folha.

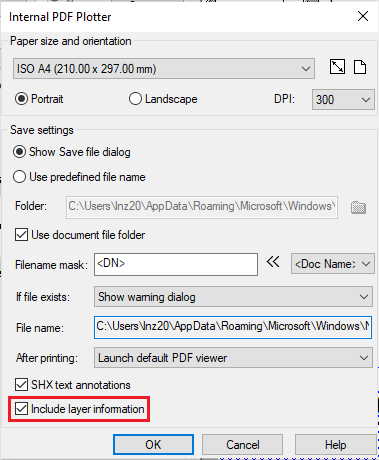

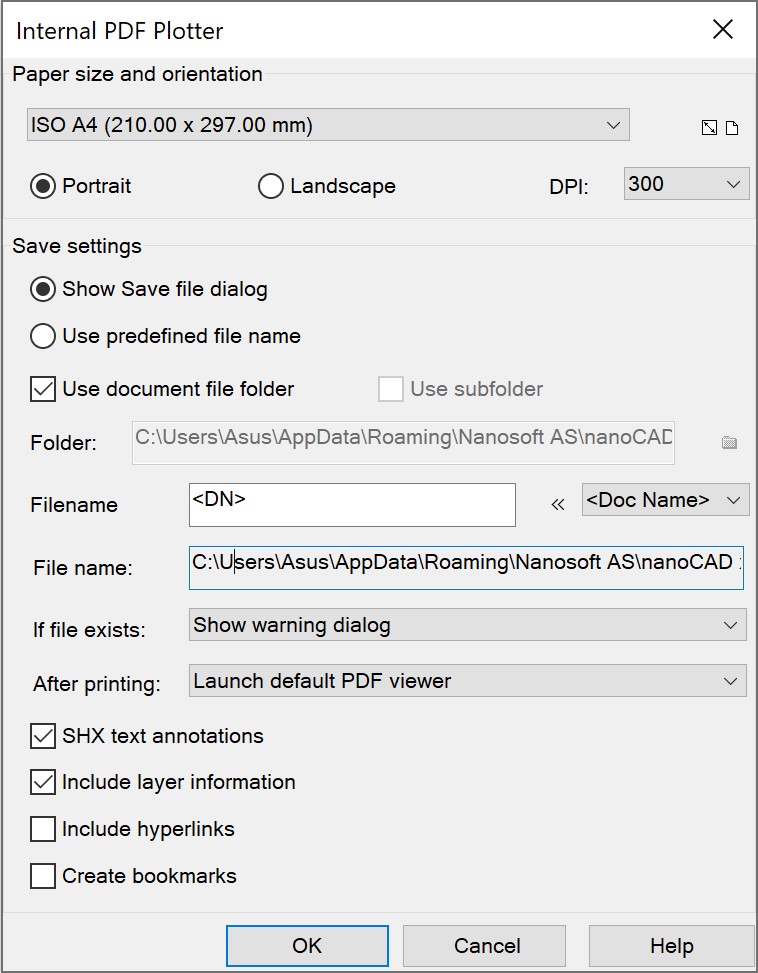

A opção Criar marcadores foi adicionada ao diálogo de configurações Imprimir como PDF e Plotador de PDF Interno para criar marcadores para folhas e vistas nomeadas em um arquivo PDF.
A opção Incluir hiperlinks foi adicionada aos diálogos de configurações para Plotador DWFx Interno, Plotador DWF Interno, Plotador de PDF Interno, Imprimir como PDF. Esta opção converte os hiperlinks do documento em hiperlinks em um arquivo PDF.

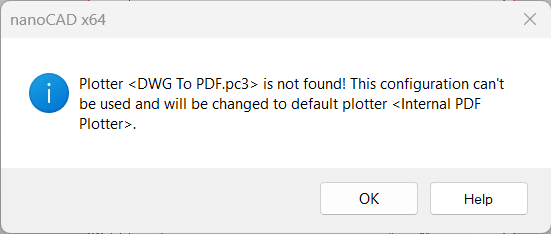

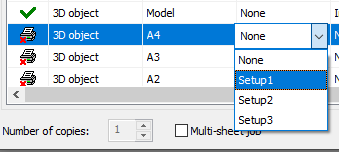

Para todas as impressoras internas, a possibilidade de salvar as configurações do dispositivo de plotagem como um arquivo separado com a extensão PC3 foi adicionada para facilitar o uso em vários computadores.
A opção Usar subpasta foi adicionada aos diálogos de configurações para todas as impressoras internas para criar um diretório adicional com o nome do formato (DWFx, DWF, EMF, PDF ou Raster) e salvar arquivos na subpasta criada. A opção está disponível quando os modos Usar nome de arquivo predefinido e Usar pasta de arquivo de documento estão habilitados.
O arquivo de Configurações do plotador PC3 agora pode ser localizado não apenas na pasta de arquivo de configuração de plotagem padrão C:\Users\User_name\AppData\Roaming\Nanosoft AS\nanoCAD x64 25\PlotConfigs, mas também no diretório onde o próprio arquivo DWG está localizado.

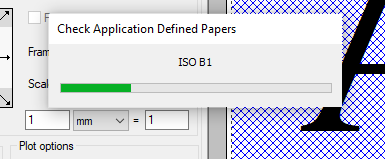

A busca por plotadores de rede foi otimizada. O tempo para se conectar aos plotadores de rede desconectados ou "inexistentes" foi reduzido para alguns segundos.
Um novo comando PARAMETERSCURLAYOUT, que abre a caixa de diálogo Configuração de página para configurar as configurações de plotagem para a planilha selecionada.
A opção Incluir hiperlinks foi adicionada aos diálogos de configurações para Plotador DWFx Interno, Plotador DWF Interno, Plotador de PDF Interno, Imprimir como PDF. Esta opção converte os hiperlinks do documento em hiperlinks em um arquivo PDF.
Para todas as impressoras internas, a possibilidade de salvar as configurações do dispositivo de plotagem como um arquivo separado com a extensão PC3 foi adicionada para facilitar o uso em vários computadores.
A opção Usar subpasta foi adicionada aos diálogos de configurações para todas as impressoras internas para criar um diretório adicional com o nome do formato (DWFx, DWF, EMF, PDF ou Raster) e salvar arquivos na subpasta criada. A opção está disponível quando os modos Usar nome de arquivo predefinido e Usar pasta de arquivo de documento estão habilitados.
O arquivo de Configurações do plotador PC3 agora pode ser localizado não apenas na pasta de arquivo de configuração de plotagem padrão C:\Users\User_name\AppData\Roaming\Nanosoft AS\nanoCAD x64 25\PlotConfigs, mas também no diretório onde o próprio arquivo DWG está localizado.
A busca por plotadores de rede foi otimizada. O tempo para se conectar aos plotadores de rede desconectados ou "inexistentes" foi reduzido para alguns segundos.
Um novo comando PARAMETERSCURLAYOUT, que abre a caixa de diálogo Configuração de página para configurar as configurações de plotagem para a planilha selecionada.

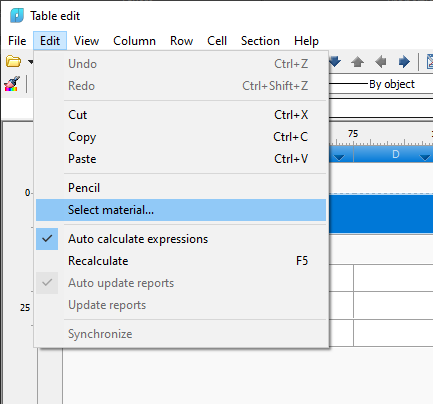

Um novo comando Recalcular todas as tabelas no desenho (RECALCTABLES) foi adicionado. O comando recalcula os dados em todas as tabelas no desenho. Ao recalcular, bloqueios de recálculo automático e congelamentos de relatório são ignorados. Durante o recálculo, as opções Atualizar relatórios e Recalcular são aplicadas.

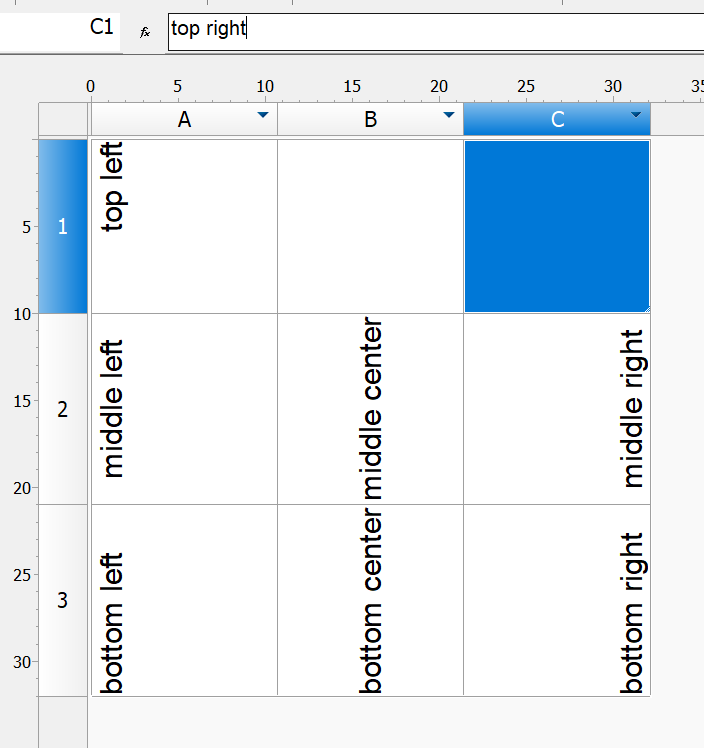

Foi implementada a possibilidade de carregar tabelas (TABLE) a partir de arquivos XLSX sem um pacote office pré-instalado.

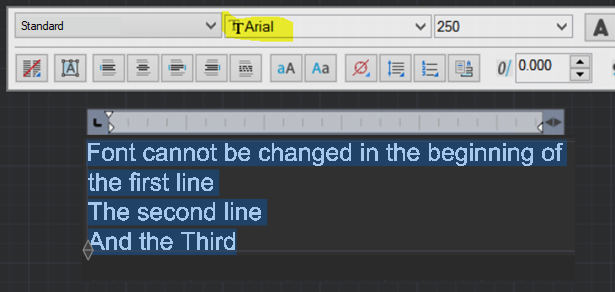

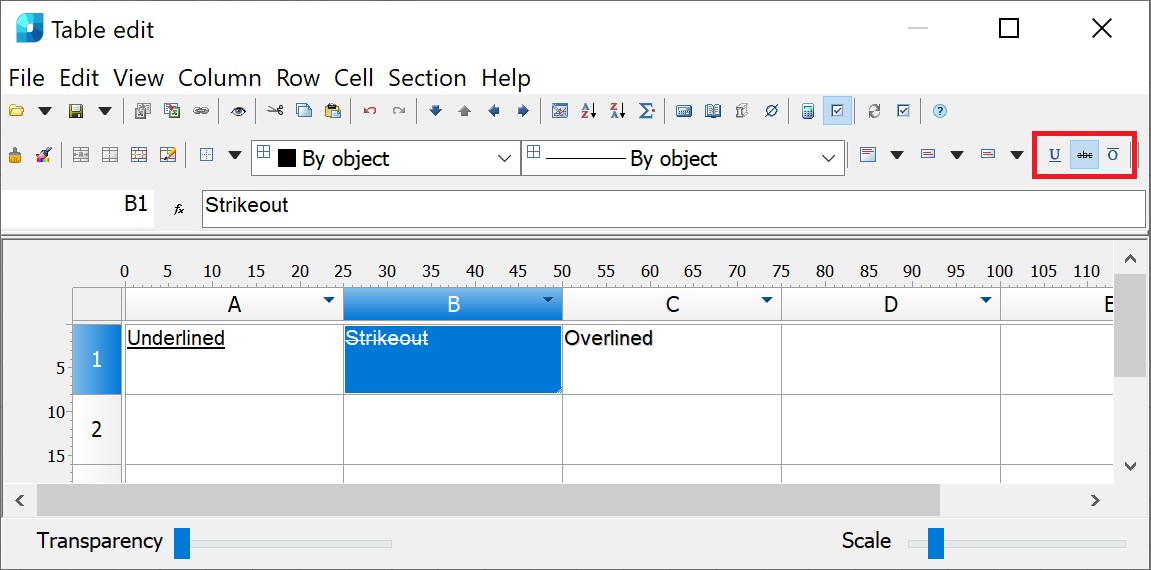

Nas Tabelas nanoCAD (TABLE), os seguintes botões para formatação de texto em células foram adicionados à interface completa do editor: Sublinhado, Tachado, Sobrelinha, que permite editar o texto em várias células da tabela de uma só vez.
Foi implementada a possibilidade de carregar tabelas (TABLE) a partir de arquivos XLSX sem um pacote office pré-instalado.
Nas Tabelas nanoCAD (TABLE), os seguintes botões para formatação de texto em células foram adicionados à interface completa do editor: Sublinhado, Tachado, Sobrelinha, que permite editar o texto em várias células da tabela de uma só vez.
Uma nova variável de sistema MTEXTFIXED foi adicionada, a qual determina a exibição de objetos de texto difíceis de ler durante a edição (texto pequeno, grande ou rotacionado é considerado difícil de ler):
As seguintes combinações estão agora disponíveis para formatação de texto de linha única (TEXT):

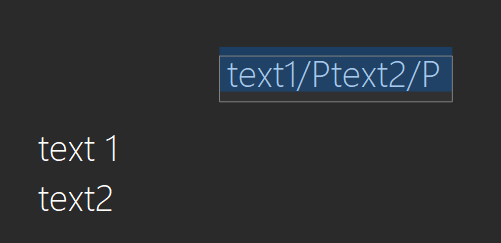

Para todas as ferramentas de criação e edição de texto multilinha (MTEXT) e texto de linha única (TEXT), a sequência e o nome dos alinhamentos de parágrafo foram unificados: Alinhar à esquerda, Alinhar ao centro, Alinhar à direita, Justificado, Distribuído.
A funcionalidade da caixa de diálogo Formato de TextoParágrafo, chamada a partir da barra Formato de Texto (MTEXT), foi expandida.
As seguintes configurações foram adicionadas:

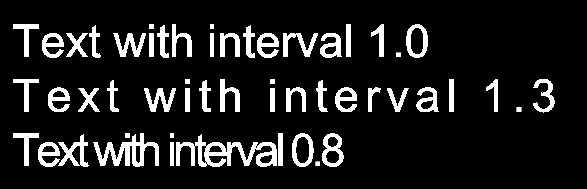

As configurações para intervalos antes e depois de um parágrafo e a configuração do espaçamento entre linhas dentro de um parágrafo foram ampliadas.

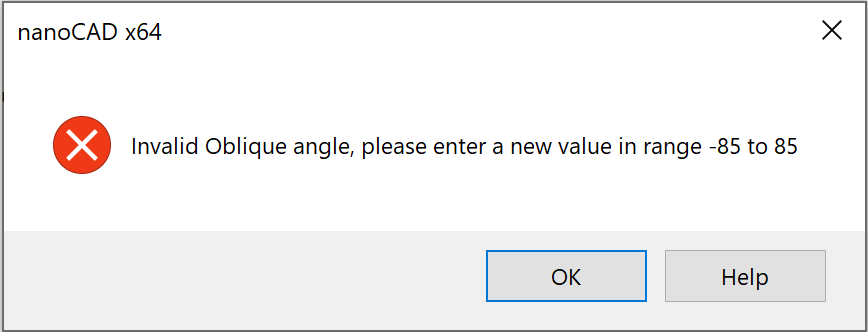

Uma mensagem de aviso foi adicionada ao inserir valores inválidos do coeficiente de sobreposição no diálogo Ocultando o Fundo (BACKGROUNDMASK).
- MTEXTFIXED = 0 (ou 1) – o texto é exibido de acordo com o tamanho e a rotação no desenho;
- MTEXTFIXED = 2 (valor padrão) – o texto é exibido em um tamanho conveniente e na direção horizontal.
- sobrescrito – CTRL + SETA PARA CIMA
- subscrito – CTRL + SETA PARA BAIXO
As seguintes combinações estão agora disponíveis para formatação de texto de linha única (TEXT):
- texto tachado – %%K ou CTRL + K
- texto sublinhado – %%U ou CTRL + U
- texto sobrelinhado – %%O ou CTRL + O
Para todas as ferramentas de criação e edição de texto multilinha (MTEXT) e texto de linha única (TEXT), a sequência e o nome dos alinhamentos de parágrafo foram unificados: Alinhar à esquerda, Alinhar ao centro, Alinhar à direita, Justificado, Distribuído.
A funcionalidade da caixa de diálogo Formato de TextoParágrafo, chamada a partir da barra Formato de Texto (MTEXT), foi expandida.
As seguintes configurações foram adicionadas:
- seleção do tipo de guia, bem como o número e as posições das guias, • opções e valores de recuo
- alinhamento de parágrafo
As configurações para intervalos antes e depois de um parágrafo e a configuração do espaçamento entre linhas dentro de um parágrafo foram ampliadas.
Uma mensagem de aviso foi adicionada ao inserir valores inválidos do coeficiente de sobreposição no diálogo Ocultando o Fundo (BACKGROUNDMASK).

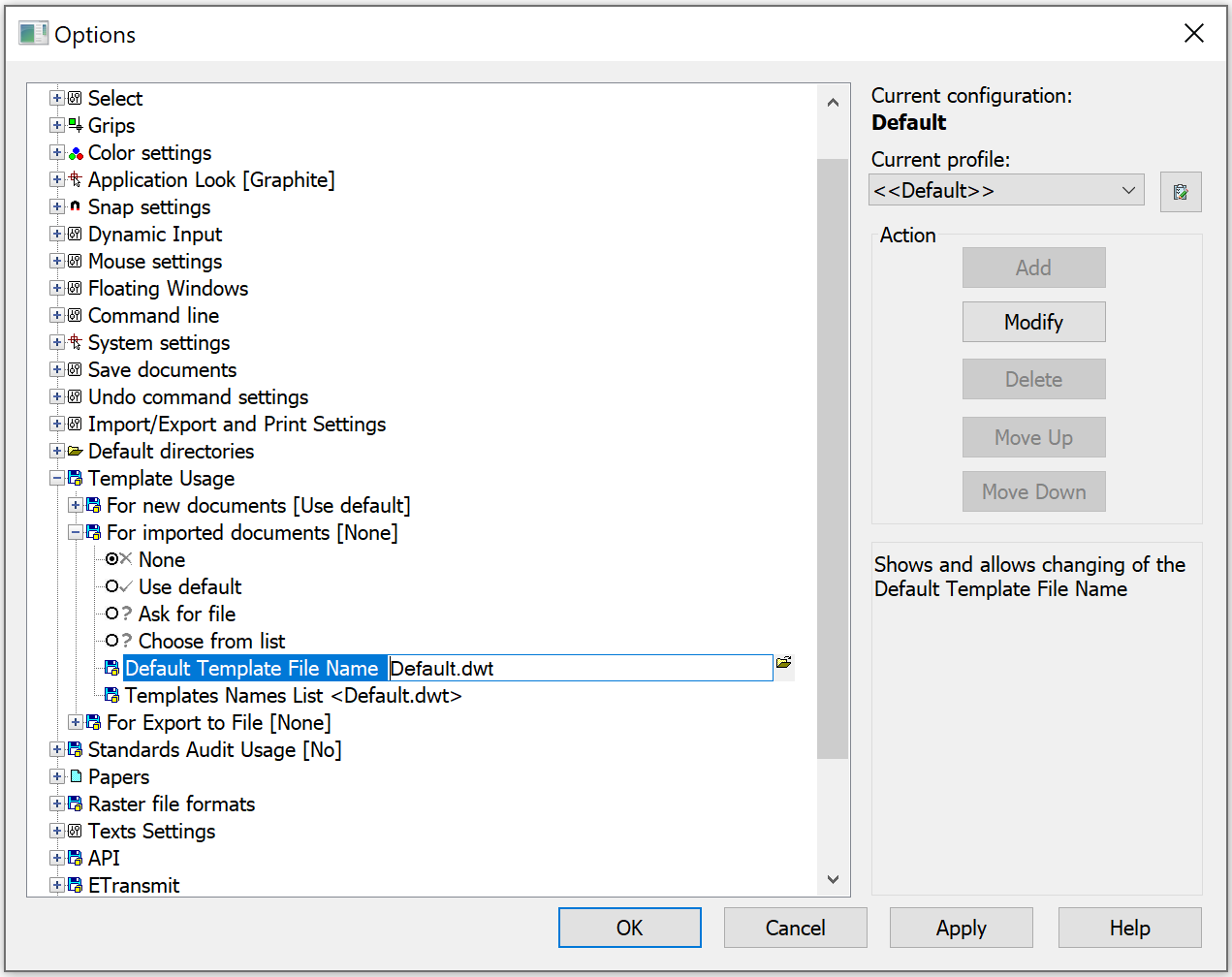

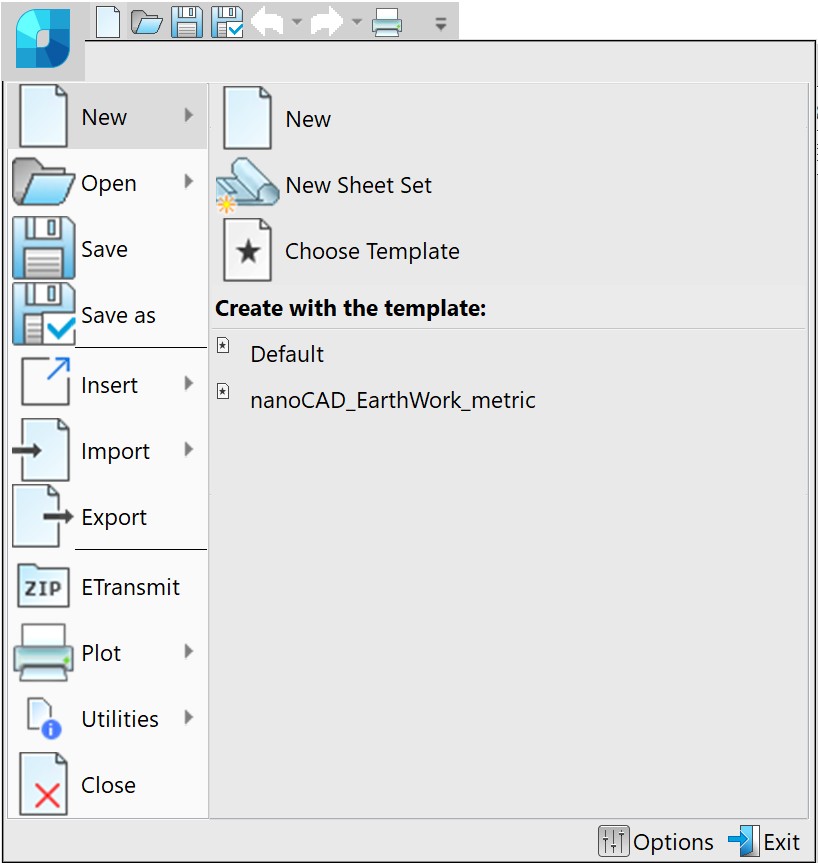

A possibilidade de criar um novo documento com base em um arquivo de modelo DWT especificado foi adicionada ao botão![]()
nanoCAD
![]()
nanoCAD
A lista de modelos oferecidos para seleção no menu é limitada. Para selecionar outro modelo que não esteja apresentado na lista, abra a caixa de diálogo Escolher modelo ou configure a Lista de Nomes de Modelos na seção Uso de Modelos da caixa de diálogo Opções (OPTIONS).
O
comando Escolher modelo (TEMPLATESDIA) abre a caixa de diálogo Escolher modelo com uma lista de modelos de arquivo.
Você pode adicionar ou remover um modelo selecionando o comando apropriado no menu de contexto. A ordem dos modelos pode ser alterada simplesmente arrastando e soltando.
A lista de modelos oferecidos para seleção no menu é limitada. Para selecionar outro modelo que não esteja apresentado na lista, abra a caixa de diálogo Escolher modelo ou configure a Lista de Nomes de Modelos na seção Uso de Modelos da caixa de diálogo Opções (OPTIONS).
O
comando Escolher modelo (TEMPLATESDIA) abre a caixa de diálogo Escolher modelo com uma lista de modelos de arquivo.
Você pode adicionar ou remover um modelo selecionando o comando apropriado no menu de contexto. A ordem dos modelos pode ser alterada simplesmente arrastando e soltando.

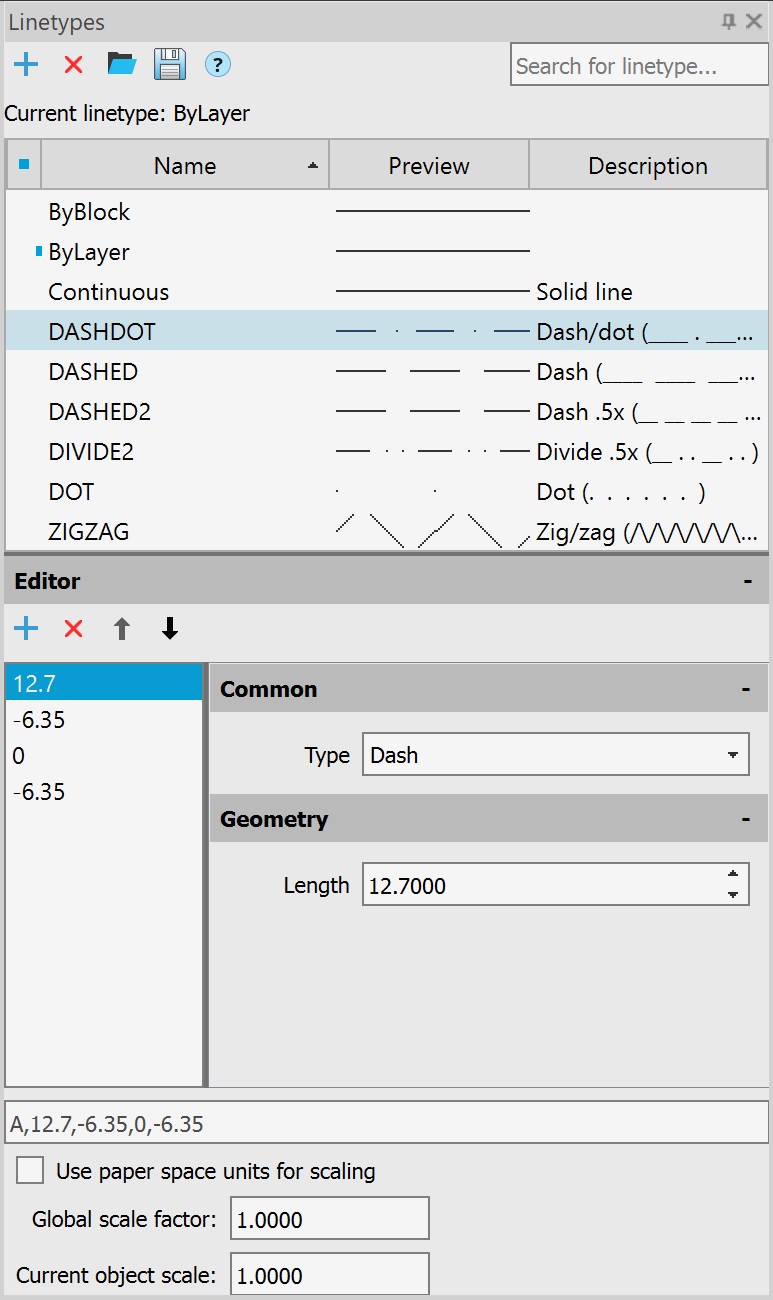

As funções do clássico diálogo Gerenciador de Tipos de Linha (STYLEEDITCMDCLASSIC) foram aprimoradas e implementadas no novo
de Estilos de Linha (STYLEEDITCMD). O editor de tipo de linha está localizado diretamente na barra de ferramentas e permite que você edite rapidamente o tipo de linha selecionado ou crie um novo.

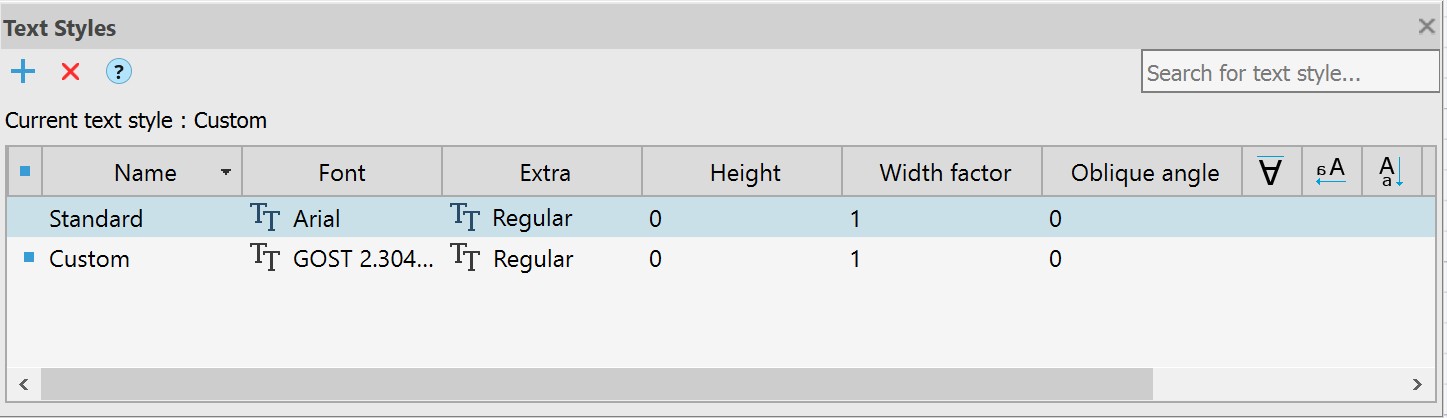

Estilo de Texto (TEXTPROPSCMDCLASSIC) foi melhorado e implementado na nova barra de ferramentas Estilos de Texto (TEXTPROPSCMD).
de Estilos de Linha (STYLEEDITCMD). O editor de tipo de linha está localizado diretamente na barra de ferramentas e permite que você edite rapidamente o tipo de linha selecionado ou crie um novo.
Estilo de Texto (TEXTPROPSCMDCLASSIC) foi melhorado e implementado na nova barra de ferramentas Estilos de Texto (TEXTPROPSCMD).
Ao criar um grupo duplicado (um grupo contendo o mesmo conjunto de objetos que um grupo existente no desenho) usando os comandos GROUP e -GROUP, um aviso adicional foi adicionado à linha de comando: "Grupo com os mesmos objetos já existe. Criar um novo grupo mesmo assim?".
O menu de contexto para criação de um grupo (GROUP) foi otimizado. Os comandos do menu de contexto Explodir um Grupo, Adicionar ao Grupo e Remover do Grupo estão bloqueados ao pré-selecionar grupos existentes e objetos individuais.

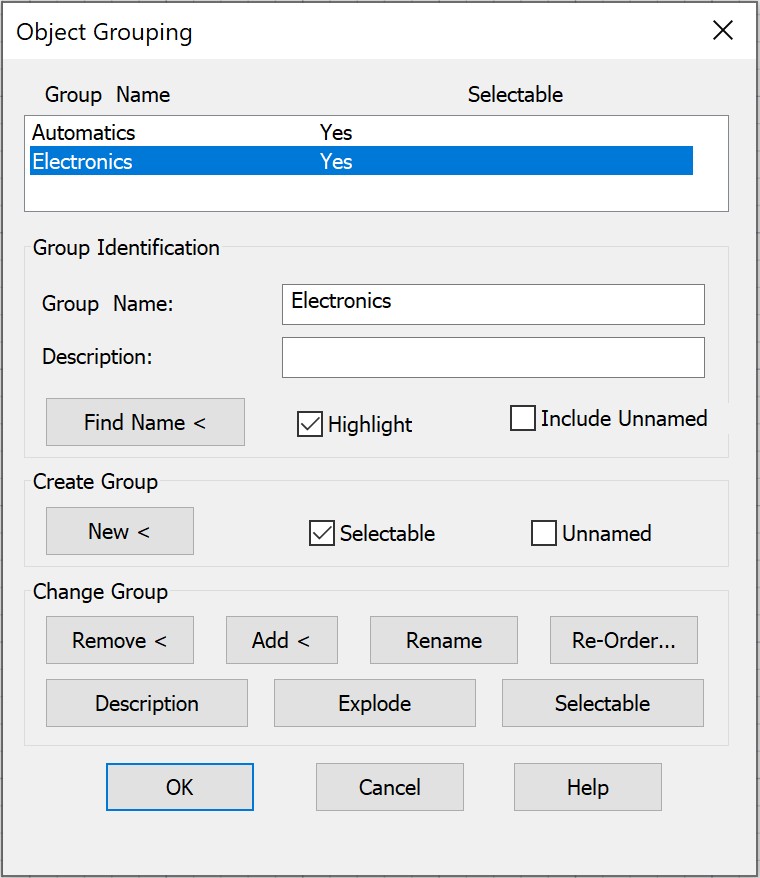

Na caixa de diálogo Agrupamento de Objetos (GROUPCMD), o mecanismo para destacar objetos no grupo selecionado na tela foi alterado. Agora a caixa de diálogo Agrupamento de Objetos não fecha. Quando a opção Realçar está ativada, o grupo cuja linha está selecionada na lista de diálogo é destacado na tela.
O menu de contexto para criação de um grupo (GROUP) foi otimizado. Os comandos do menu de contexto Explodir um Grupo, Adicionar ao Grupo e Remover do Grupo estão bloqueados ao pré-selecionar grupos existentes e objetos individuais.
Na caixa de diálogo Agrupamento de Objetos (GROUPCMD), o mecanismo para destacar objetos no grupo selecionado na tela foi alterado. Agora a caixa de diálogo Agrupamento de Objetos não fecha. Quando a opção Realçar está ativada, o grupo cuja linha está selecionada na lista de diálogo é destacado na tela.
A caixa de diálogo Propriedades do Desenho (DWGPROPS) foi atualizada. A possibilidade de alterar o tamanho da caixa de diálogo, salvar a largura das colunas da tabela de propriedades do usuário foi adicionada, e o componente visual foi melhorado.

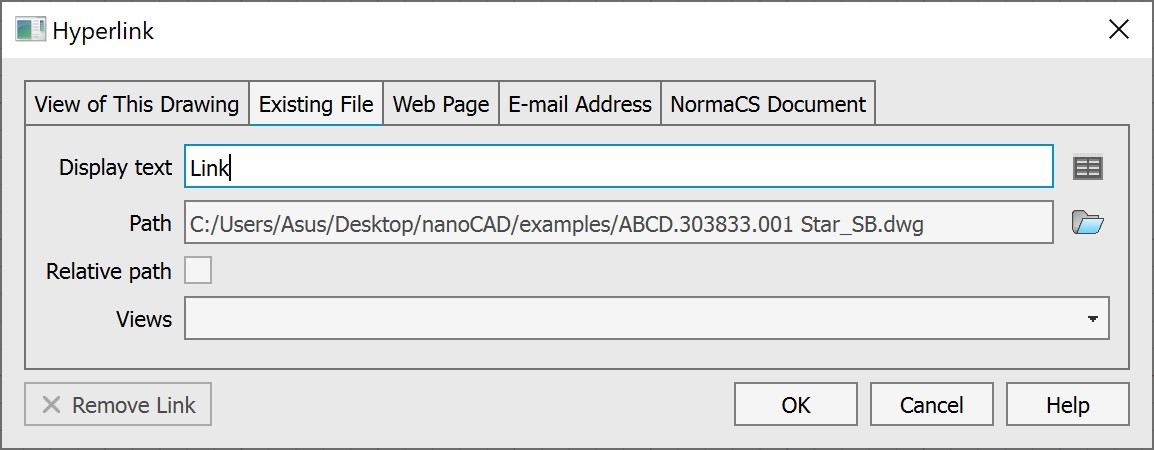

A caixa de diálogo hiperlink (HYPERLINK) foi revisada.

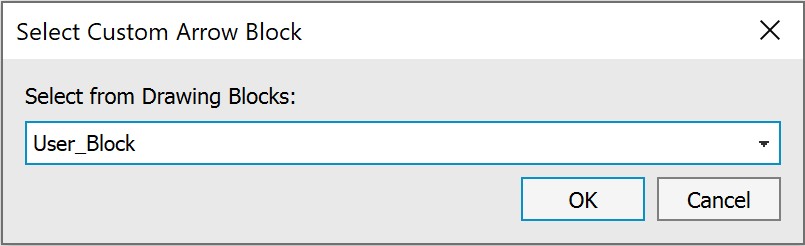

A caixa de diálogo Selecionar Bloco de Seta Personalizado foi atualizada.
A caixa de diálogo Estilo de Ponto foi atualizada.
A caixa de diálogo hiperlink (HYPERLINK) foi revisada.
A caixa de diálogo Selecionar Bloco de Seta Personalizado foi atualizada.
A caixa de diálogo Estilo de Ponto foi atualizada.
Um novo comando Substituir Bloco por Outro Bloco (BLOCKREPLACE) foi adicionado, permitindo substituir todos os blocos selecionados por um bloco especificado. Os objetos a serem substituídos podem ser pré-selecionados ou especificados em resposta a um prompt de linha de comando.

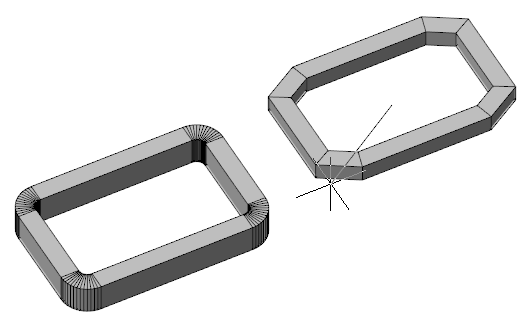

Uma nova variável de sistema OFFSETGAPTYPE foi adicionada, que determina o tipo de cantos externos ao construir um deslocamento de polilinha (OFFSET):

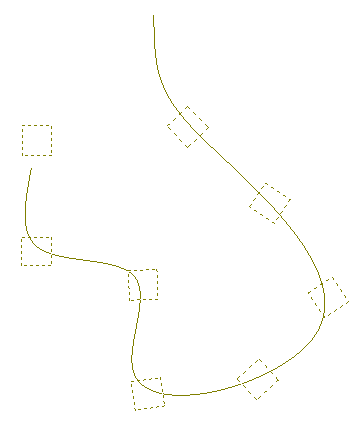

A captura de interseção para pontos de auto-interseção de spline foi adicionada (SPLINE).

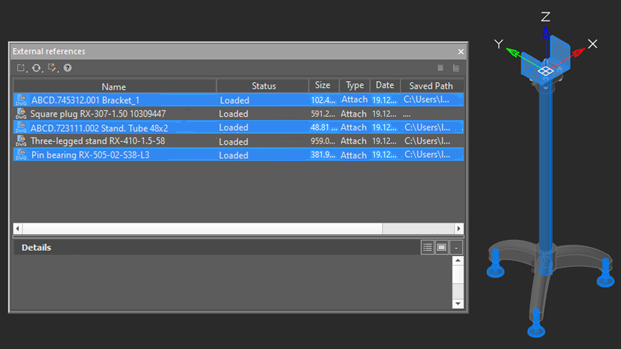

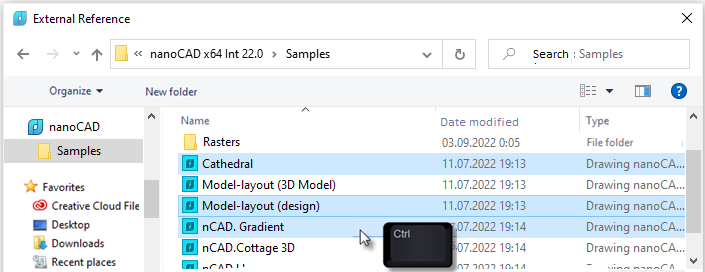

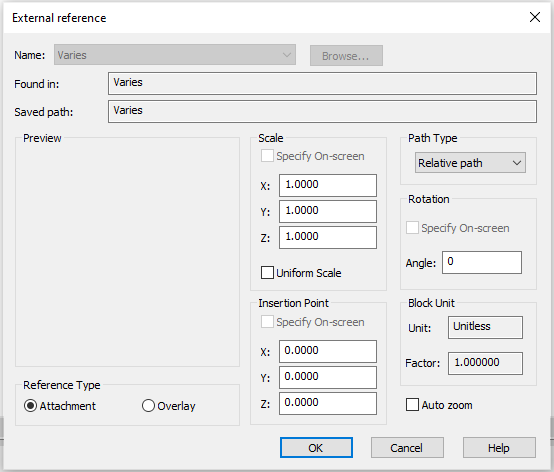

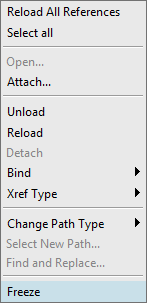

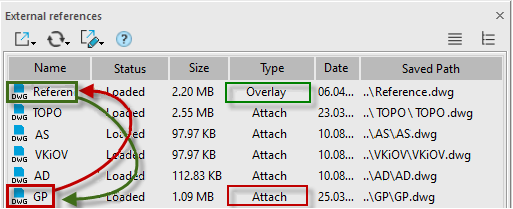

Na barra de ferramentas Referências externas (EXTERNALREFERENCES), para uma interação mais conveniente com a interface, foram adicionados os seguintes ícones de status de referências externas: Arquivo não encontrado, Não carregado, Não referenciado.
A possibilidade de alterar a Transparência (TRANSPARENCY) do fundo de imagens raster no formato TIF (TIFF) foi adicionada.
O novo comando
Envio por Email (ETRANSMITDWG) foi adicionado ao
botão nanoCAD. O comando gera um arquivo EML para enviar o desenho atual por e-mail.
A
s dicas informativas foram adicionadas para botões no diálogo Formação de um pacote de arquivos (ETRANSMIT), para ícones de parâmetros de camada na barra de ferramentas Camadas (LAYERSQUICK).
A
possibilidade de abrir/ocultar simultaneamente todos os grupos de propriedades foi adicionada na barra de ferramentas Propriedades (INSPECTOR). Para fazer isso, clique no
or
button in the name line of any group while holding down the SHIFT key.

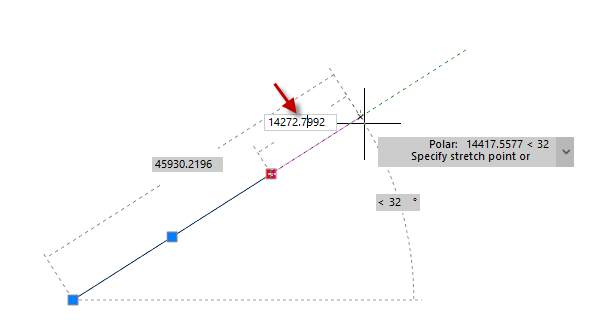

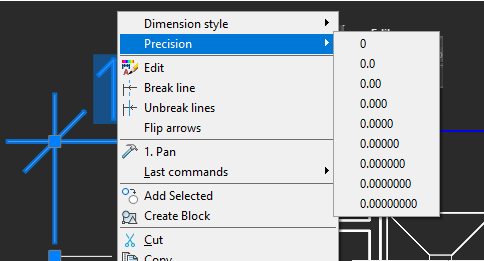

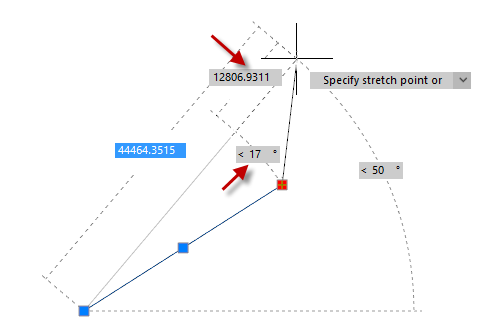

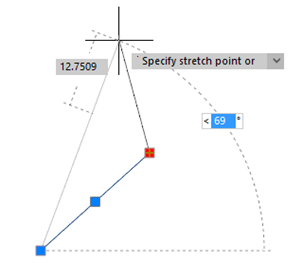

The method of editing dimensions by double-clicking has been changed. Now, when the Dimensions option is disabled (in the Settings nanoCAD (PARAMS) dialog, Main Options tab, Edit section – By double-click), the command for editing multi-line text (MTEDIT) is called.

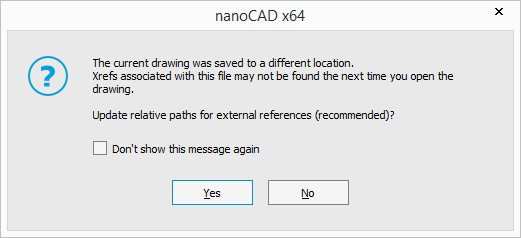

Wordings for warning messages about largenumber of external references (XREF) have been corrected.
The descriptions of subsections of the System settings section of the Options (OPTIONS) dialog, clarifying the possibilities for changes to take effect.
The Save Layout as… (LAYOUTTOTEMPLATE) item has been added to the context menu of the Model and Layout tabs.

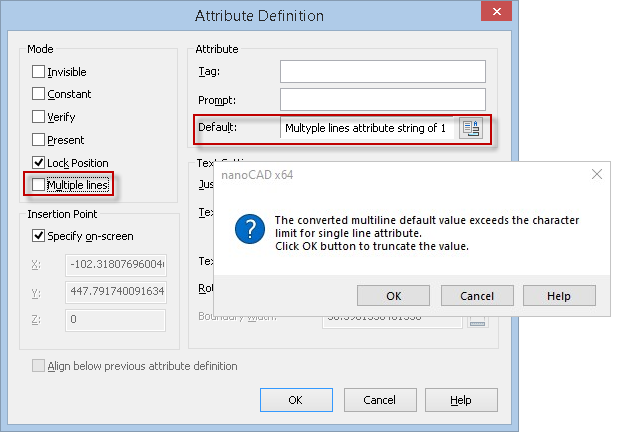

Changing the Multiple lines mode has been blocked when editing a multi-line attribute in the Block Attribute Manager (BATTMAN).

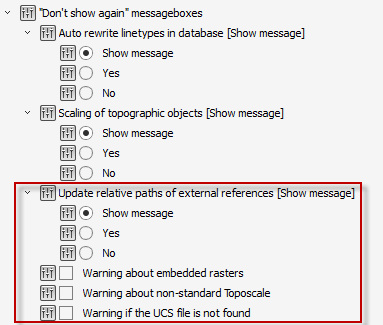

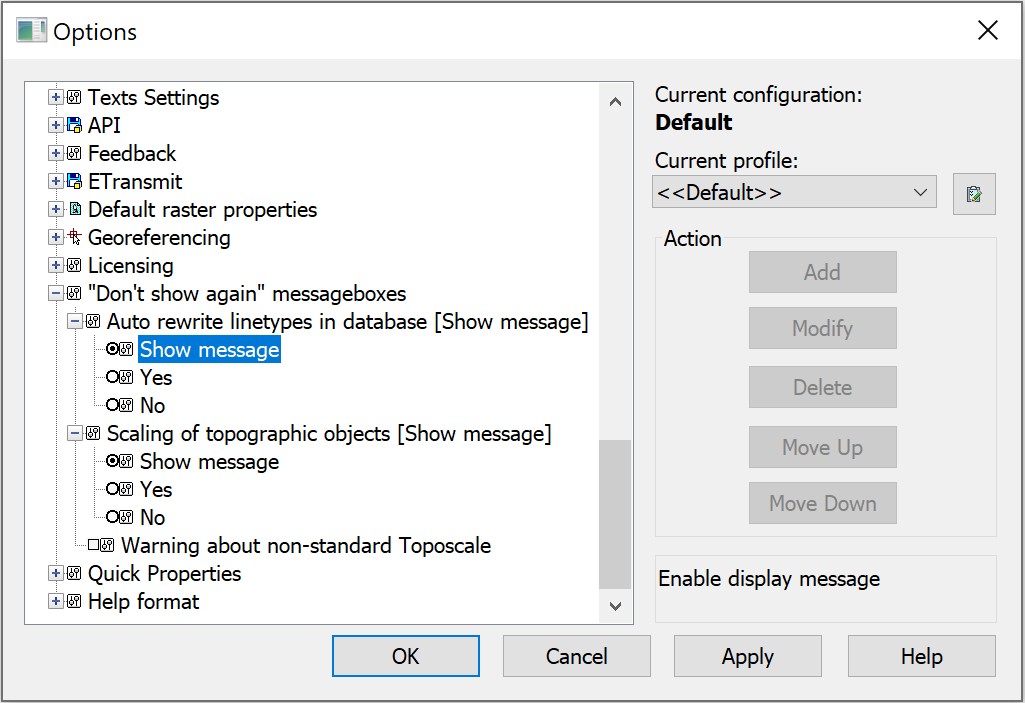

The “Don’t show again” messageboxes section has been added in the Options (OPTIONS) dialog box, where you can manage the display of some warnings.
Visual presentation of information, warning and error messages has been optimized.
The program behavior when assigning color and covering (COVERINGBROWSER) has been optimized. Now you can assign color or covering only to the entire solid or its face, but not to a vertex or edge, about which a warning message has been added.

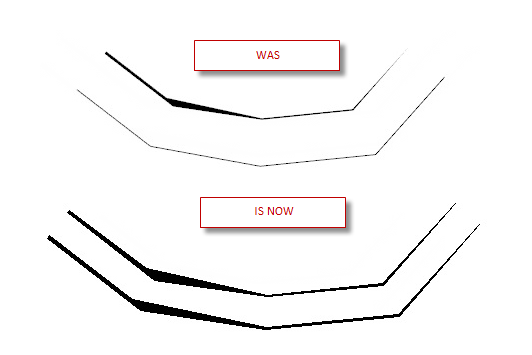

Uma nova variável de sistema OFFSETGAPTYPE foi adicionada, que determina o tipo de cantos externos ao construir um deslocamento de polilinha (OFFSET):
- OFFSETGAPTYPE = 0 (valor padrão) – as linhas de deslocamento são estendidas para formar um canto;
- OFFSETGAPTYPE = 1 – nas interseções das linhas de deslocamento, é construído um filete com um raio igual à distância de deslocamento;
- OFFSETGAPTYPE = 2 – nas interseções das linhas de deslocamento, é construído um chanfro, a distância perpendicular de cada chanfro ao vértice correspondente no objeto original é igual à distância de deslocamento.
A captura de interseção para pontos de auto-interseção de spline foi adicionada (SPLINE).
Na barra de ferramentas Referências externas (EXTERNALREFERENCES), para uma interação mais conveniente com a interface, foram adicionados os seguintes ícones de status de referências externas: Arquivo não encontrado, Não carregado, Não referenciado.
A possibilidade de alterar a Transparência (TRANSPARENCY) do fundo de imagens raster no formato TIF (TIFF) foi adicionada.
O novo comando
Envio por Email (ETRANSMITDWG) foi adicionado ao botão nanoCAD. O comando gera um arquivo EML para enviar o desenho atual por e-mail. A
s dicas informativas foram adicionadas para botões no diálogo Formação de um pacote de arquivos (ETRANSMIT), para ícones de parâmetros de camada na barra de ferramentas Camadas (LAYERSQUICK).
A
possibilidade de abrir/ocultar simultaneamente todos os grupos de propriedades foi adicionada na barra de ferramentas Propriedades (INSPECTOR). Para fazer isso, clique no
or button in the name line of any group while holding down the SHIFT key. The method of editing dimensions by double-clicking has been changed. Now, when the Dimensions option is disabled (in the Settings nanoCAD (PARAMS) dialog, Main Options tab, Edit section – By double-click), the command for editing multi-line text (MTEDIT) is called.
Wordings for warning messages about largenumber of external references (XREF) have been corrected.
The descriptions of subsections of the System settings section of the Options (OPTIONS) dialog, clarifying the possibilities for changes to take effect.
The Save Layout as… (LAYOUTTOTEMPLATE) item has been added to the context menu of the Model and Layout tabs.
Changing the Multiple lines mode has been blocked when editing a multi-line attribute in the Block Attribute Manager (BATTMAN).
The “Don’t show again” messageboxes section has been added in the Options (OPTIONS) dialog box, where you can manage the display of some warnings.
Visual presentation of information, warning and error messages has been optimized.
The program behavior when assigning color and covering (COVERINGBROWSER) has been optimized. Now you can assign color or covering only to the entire solid or its face, but not to a vertex or edge, about which a warning message has been added.
O problema de travamento do programa ao selecionar o objeto WIPEOUT enquanto executa o comando LIST foi corrigido.
O erro que fazia o programa travar ao abrir um arquivo contendo um bloco com uma propagação de coordenadas z foi corrigido.
O erro que fazia o programa travar e fechar inesperadamente ao copiar o formato de lista numerada em texto multilinha (MTEXT) foi corrigido.

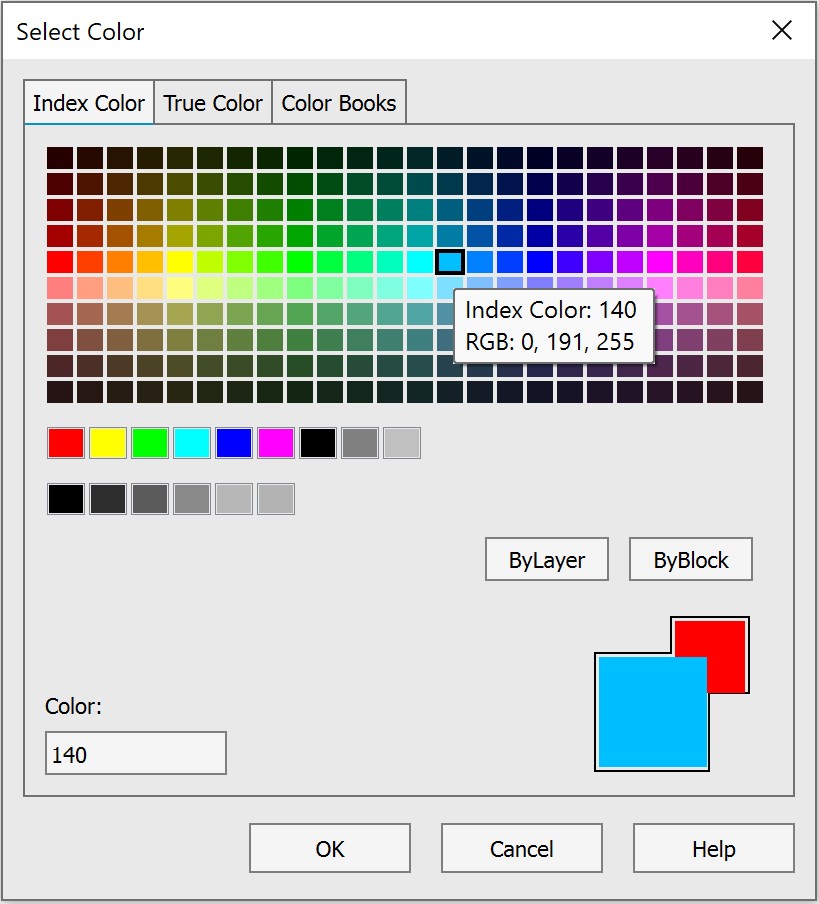

O travamento que ocorria ao adicionar álbuns de cores personalizados (*.acb) contendo mais de 10 cores em uma seção foi corrigido.
O travamento do programa ao alternar o espaço de trabalho (modelo/layout) durante a execução de comandos foi corrigido.
O travamento do programa que ocorria ao atualizar a barra de ferramentas Camadas (LAYERSQUICK) durante a adição de uma nova camada foi corrigido.
O erro que fazia o programa travar ao alternar entre layouts em um arquivo de usuário foi corrigido.
Os erros que faziam o programa travar em arquivos de usuário ao alternar entre o espaço modelo e o espaço papel foram corrigidos.
O erro que causava o travamento e fechamento inesperado do programa ao salvar automaticamente um desenho personalizado foi corrigido.
Resolvemos o travamento que ocorria ao copiar objetos de arquivos personalizados para a área de transferência.
O travamento do programa ao configurar a Barra de Status na Interface personalizada do usuário (INTERFACE) foi eliminado.
O travamento do programa ao iniciar a edição de texto (MTEXT) em uma camada bloqueada através da barra de ferramentas Propriedades (INSPECTOR) foi corrigido.
Foi corrigido o erro que causava o desligamento do programa ao trabalhar com o snap de interseção em splines e elipses nos arquivos do Usuário.
O travamento do programa ao adicionar hachuras (HATCH) em objetos do usuário (elipses, arcos, splines) usando o método Adicionar: Selecionar pontos foi corrigido.
O travamento do programa que ocorria ao copiar as linhas de chamada múltipla (MLEADER) com blocos e alterar seu Ponto de inserção de localização.
O erro que fazia o programa travar ao abrir um arquivo contendo um bloco com uma propagação de coordenadas z foi corrigido.
O erro que fazia o programa travar e fechar inesperadamente ao copiar o formato de lista numerada em texto multilinha (MTEXT) foi corrigido.
O travamento que ocorria ao adicionar álbuns de cores personalizados (*.acb) contendo mais de 10 cores em uma seção foi corrigido.
O travamento do programa ao alternar o espaço de trabalho (modelo/layout) durante a execução de comandos foi corrigido.
O travamento do programa que ocorria ao atualizar a barra de ferramentas Camadas (LAYERSQUICK) durante a adição de uma nova camada foi corrigido.
O erro que fazia o programa travar ao alternar entre layouts em um arquivo de usuário foi corrigido.
Os erros que faziam o programa travar em arquivos de usuário ao alternar entre o espaço modelo e o espaço papel foram corrigidos.
O erro que causava o travamento e fechamento inesperado do programa ao salvar automaticamente um desenho personalizado foi corrigido.
Resolvemos o travamento que ocorria ao copiar objetos de arquivos personalizados para a área de transferência.
O travamento do programa ao configurar a Barra de Status na Interface personalizada do usuário (INTERFACE) foi eliminado.
O travamento do programa ao iniciar a edição de texto (MTEXT) em uma camada bloqueada através da barra de ferramentas Propriedades (INSPECTOR) foi corrigido.
Foi corrigido o erro que causava o desligamento do programa ao trabalhar com o snap de interseção em splines e elipses nos arquivos do Usuário.
O travamento do programa ao adicionar hachuras (HATCH) em objetos do usuário (elipses, arcos, splines) usando o método Adicionar: Selecionar pontos foi corrigido.
O travamento do programa que ocorria ao copiar as linhas de chamada múltipla (MLEADER) com blocos e alterar seu Ponto de inserção de localização.
O erro foi corrigido, devido ao qual o deslocamento e a alteração de escala dos objetos de desenho eram observados ao imprimir (PLOT) usando os plotadores internos DWF/DWFx .
O erro foi corrigido devido ao qual apenas a última folha foi impressa ao plotar em lote (publicar) em um arquivo de várias folhas usando as plotadores DWF/DWFx internos.
O erro que impedia o fechamento da janela de Plotagem após plotar a partir da janela de Visualização foi corrigido.
O erro que impedia a impressão (PLOT) de rasters bitonais no plotador de raster interno quando o tipo Raster Indexado era selecionado foi corrigido.
O erro que impedia a impressão (PLOT) de rasters no formato .ecw criados pelo plotador de raster interno foi corrigido.
O trabalho do botão para alternar o espaço de trabalho durante a plotagem (PLOT) foi corrigido.
O erro em que o centralizado da plotagem (PLOT) não era detectado para documentos criados em aplicativos de terceiros foi corrigido.
O erro em que o conteúdo das viewports (VIEWPORTS) não era exibido ao imprimir (PLOT) pelo Plotador de PDF Interno quando havia um grande número de viewports foi corrigido
A impressão (PLOT) de várias áreas usando o Plotador DWF interno foi aprimorado. Agora, ao inserir arquivos DWF de várias páginas, todas as folhas são inseridas.
O erro em que o número 5 era riscado ao imprimir (PLOT) foi corrigido.
O erro, onde as luzes e sombras configuradas no modelo não eram plotadas, foi corrigido.
O erro foi corrigido devido ao qual apenas a última folha foi impressa ao plotar em lote (publicar) em um arquivo de várias folhas usando as plotadores DWF/DWFx internos.
O erro que impedia o fechamento da janela de Plotagem após plotar a partir da janela de Visualização foi corrigido.
O erro que impedia a impressão (PLOT) de rasters bitonais no plotador de raster interno quando o tipo Raster Indexado era selecionado foi corrigido.
O erro que impedia a impressão (PLOT) de rasters no formato .ecw criados pelo plotador de raster interno foi corrigido.
O trabalho do botão para alternar o espaço de trabalho durante a plotagem (PLOT) foi corrigido.
O erro em que o centralizado da plotagem (PLOT) não era detectado para documentos criados em aplicativos de terceiros foi corrigido.
O erro em que o conteúdo das viewports (VIEWPORTS) não era exibido ao imprimir (PLOT) pelo Plotador de PDF Interno quando havia um grande número de viewports foi corrigido
A impressão (PLOT) de várias áreas usando o Plotador DWF interno foi aprimorado. Agora, ao inserir arquivos DWF de várias páginas, todas as folhas são inseridas.
O erro em que o número 5 era riscado ao imprimir (PLOT) foi corrigido.
O erro, onde as luzes e sombras configuradas no modelo não eram plotadas, foi corrigido.
O erro que fazia com que um novo documento (NEW) não fosse criado devido a um modelo ausente foi corrigido pelo bOPTIONSeen. Agora, se um modelo estiver ausente ou o caminho para o modelo estiver especificado incorretamente nas Opções (), uma mensagem de aviso será exibida e um documento será criado sem um modelo.
O erro devido ao qual, ao selecionar um modelo, os campos Assunto e Comentários não eram exibidos na caixa de diálogo Selecionar modelo, foi corrigido.
O erro que criava um novo documento ao clicar no botão Cancelar na caixa de diálogo Selecionar modelo foi corrigido.
O erro que fazia com que apenas a cor de fundo branca fosse usada ao salvar uma área de desenho como raster (RASTEROUT) foi corrigido.
O erro que impedia a exportação para o formato *.dae foi corrigido.
Os erros que ocorriam ao importar arquivos personalizados no formato *.dgn foram corrigidos.
O erro na exportação de um layout para o modelo (EXPORTLAYOUT) em arquivos criados na Planta 3D foi corrigido
O erro devido ao qual, ao selecionar um modelo, os campos Assunto e Comentários não eram exibidos na caixa de diálogo Selecionar modelo, foi corrigido.
O erro que criava um novo documento ao clicar no botão Cancelar na caixa de diálogo Selecionar modelo foi corrigido.
O erro que fazia com que apenas a cor de fundo branca fosse usada ao salvar uma área de desenho como raster (RASTEROUT) foi corrigido.
O erro que impedia a exportação para o formato *.dae foi corrigido.
Os erros que ocorriam ao importar arquivos personalizados no formato *.dgn foram corrigidos.
O erro na exportação de um layout para o modelo (EXPORTLAYOUT) em arquivos criados na Planta 3D foi corrigido
O erro que exibia uma mensagem de aviso sobre renomeação ao selecionar a camada 0 na barra de ferramentas Camadas (LAYERSQUICK) foi corrigido.

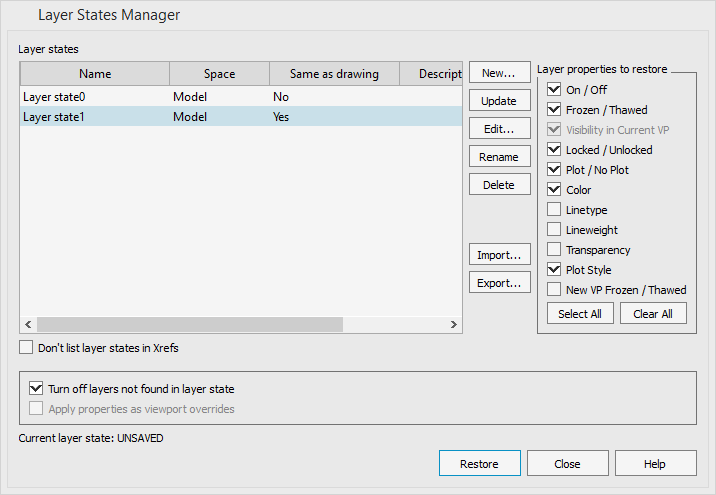

O trabalho das Configurações de Camada na barra de ferramentas Camadas (LAYERSQUICK) foi otimizado. Agora, ao definir a opção Indicar camadas em uso, não é necessário atualizar a barra de ferramentas.
O erro que causava a exclusão de uma camada não selecionada na exibição em árvore da barra de ferramentas Camadas (LAYERSQUICK) foi corrigido.
O erro devido ao qual uma cor dos arquivos do livro de cores era substituída por um valor RGB no Gerenciador de Camadas (LAYERSQUICK) foi corrigido.
O erro que desativava a visibilidade das camadas em um desenho durante o uso do Tradutor de Camadas (LAYTRANS) foi corrigido.
O erro que selecionava por padrão as primeiras linhas nas tabelas Traduzir de e Mapeamentos de Tradução de Camadas no Tradutor de Camadas (LAYTRANS) foi corrigido.
O erro que impedia a ativação da visibilidade das camadas após a conversão no Tradutor de Camadas (LAYTRANS) foi corrigido.
O trabalho das Configurações de Camada na barra de ferramentas Camadas (LAYERSQUICK) foi otimizado. Agora, ao definir a opção Indicar camadas em uso, não é necessário atualizar a barra de ferramentas.
O erro que causava a exclusão de uma camada não selecionada na exibição em árvore da barra de ferramentas Camadas (LAYERSQUICK) foi corrigido.
O erro devido ao qual uma cor dos arquivos do livro de cores era substituída por um valor RGB no Gerenciador de Camadas (LAYERSQUICK) foi corrigido.
O erro que desativava a visibilidade das camadas em um desenho durante o uso do Tradutor de Camadas (LAYTRANS) foi corrigido.
O erro que selecionava por padrão as primeiras linhas nas tabelas Traduzir de e Mapeamentos de Tradução de Camadas no Tradutor de Camadas (LAYTRANS) foi corrigido.
O erro que impedia a ativação da visibilidade das camadas após a conversão no Tradutor de Camadas (LAYTRANS) foi corrigido.
O erro que causava erros na exibição de texto em uma tabela (TABLE) inserida em um desenho como referência externa (ATTACH) foi corrigido.
O erro que bloqueava ações com objetos em desenhos contendo tabelas vazias (sem linhas ou colunas) foi corrigido.
O erro de salvar desenhos contendo tabelas .dwg (DTABLE) com uma quebra foi corrigido.
O erro que bloqueava ações com objetos em desenhos contendo tabelas vazias (sem linhas ou colunas) foi corrigido.
O erro de salvar desenhos contendo tabelas .dwg (DTABLE) com uma quebra foi corrigido.
O erro que impedia a alteração da altura personalizada ao dimensionar texto multilinha (MTEXT) foi corrigido.
Uma mensagem de aviso foi adicionada ao especificar um nome de escala (SCALELISTEDIT) que consiste em espaços.

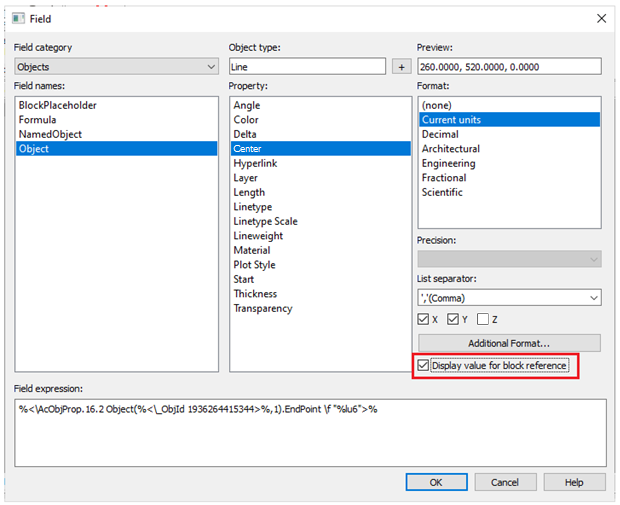

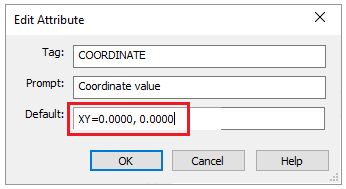

O erro que convertia um campo (FIELD) de um atributo de bloco (ATT, BLOCK) em texto após alterar a escala de caracteres foi corrigido.
O erro que substituía a lista de escalas métricas por uma lista de escalas em polegadas ao redefinir escalas durante a abertura de um arquivo foi corrigido.
O erro que fazia com que uma mensagem sobre entrada incorreta aparecesse na linha de comando ao definir a escala da viewport selecionada em um espaço de papel foi corrigido.
Uma mensagem de aviso foi adicionada ao especificar um nome de escala (SCALELISTEDIT) que consiste em espaços.
O erro que convertia um campo (FIELD) de um atributo de bloco (ATT, BLOCK) em texto após alterar a escala de caracteres foi corrigido.
O erro que substituía a lista de escalas métricas por uma lista de escalas em polegadas ao redefinir escalas durante a abertura de um arquivo foi corrigido.
O erro que fazia com que uma mensagem sobre entrada incorreta aparecesse na linha de comando ao definir a escala da viewport selecionada em um espaço de papel foi corrigido.
Os comandos para trabalhar com Bancos de Dados foram movidos para o novo módulo de Armazenamento da aplicação vertical Nuvens de Pontos.

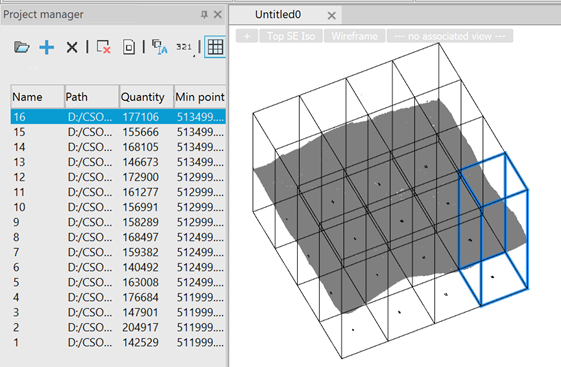

Erros no Gerente de projetos (NPC_PROJECT_MANAGER) foram corrigidos:
A importação de nuvens de pontos no formato RCS foi aprimorada.
O problema de travamento ao fechar o programa após importar uma nuvem foi corrigido.

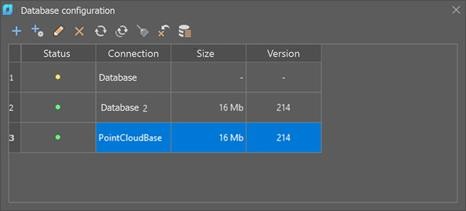

O painel de conexão do DB foi aprimorado (verificações de parâmetros, log de conexão, modo de conexão padrão do DB, etc. apareceram).
O formato de armazenamento do tempo de levantamento de pontos (que era tempo GPS, agora passou a ser semana GPS).
Os comandos DB_UNDO/DB_REDO (ferramenta de desfazer em nuvem semi-automática) foram adicionados.
A variável de sistema POINTCLOUDSECTIONUCS foi adicionada, permitindo que você gerencie a especificação do UCS ao realizar seções de nuvem.
Vocabulários de índice para todos os atributos foram adicionados ao núcleo de armazenamento em nuvem. Todos os vocabulários de índice são exibidos na caixa de diálogo Informações da Nuvem de Pontos (NPC_INFO).

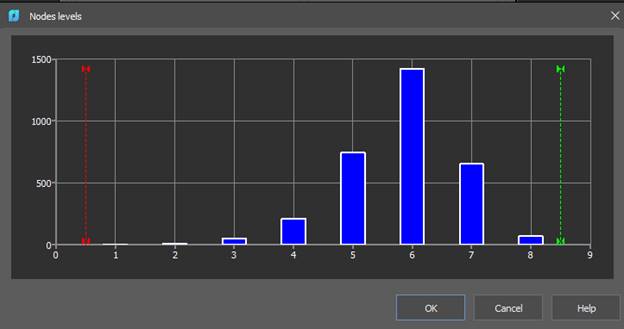

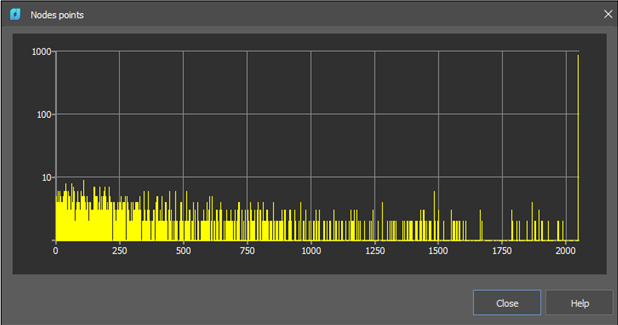

O procedimento para construir níveis de detalhe em nuvem, a fim de melhorar a percepção visual da transição de um nível de detalhe para outro, foi redesenhado.
O problema de importação de arquivos PTS com normais foi corrigido.
A possibilidade de desfazer e refazer a criação de áreas na janela de visualização da nuvem de pontos durante a importação foi corrigida.
- congelamento durante a importação
- travamento resultante da renomeação de bloco
- deslocamento de linha de voo
A importação de nuvens de pontos no formato RCS foi aprimorada.
O problema de travamento ao fechar o programa após importar uma nuvem foi corrigido.
O painel de conexão do DB foi aprimorado (verificações de parâmetros, log de conexão, modo de conexão padrão do DB, etc. apareceram).
O formato de armazenamento do tempo de levantamento de pontos (que era tempo GPS, agora passou a ser semana GPS).
Os comandos DB_UNDO/DB_REDO (ferramenta de desfazer em nuvem semi-automática) foram adicionados.
A variável de sistema POINTCLOUDSECTIONUCS foi adicionada, permitindo que você gerencie a especificação do UCS ao realizar seções de nuvem.
Vocabulários de índice para todos os atributos foram adicionados ao núcleo de armazenamento em nuvem. Todos os vocabulários de índice são exibidos na caixa de diálogo Informações da Nuvem de Pontos (NPC_INFO).
O procedimento para construir níveis de detalhe em nuvem, a fim de melhorar a percepção visual da transição de um nível de detalhe para outro, foi redesenhado.
O problema de importação de arquivos PTS com normais foi corrigido.
A possibilidade de desfazer e refazer a criação de áreas na janela de visualização da nuvem de pontos durante a importação foi corrigida.

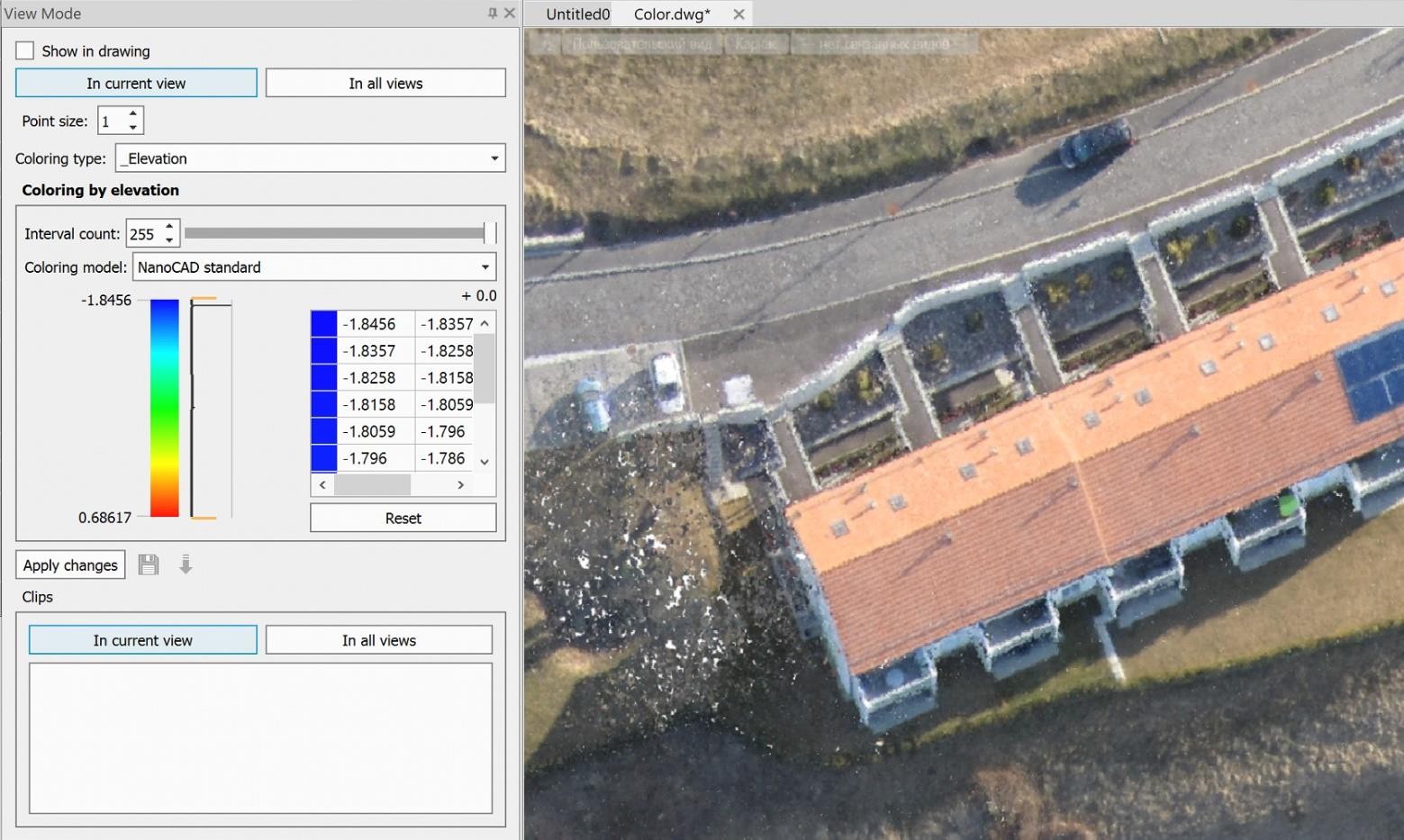

O Modo de Vista (NPC_VIEWMODE) de nuvens de pontos mudou completamente e agora é apresentado como uma nova barra que expande as capacidades do antigo diálogo.
Adicionamos a funcionalidade de criar áreas de coloração independentes, sem vínculo com as configurações principais da nuvem. Isso permite o uso de coloração independente na visualização prévia e otimiza o trabalho com cores por meio de processos multi-threaded.
Um novo tipo de metadado para nuvens de pontos foi adicionado – dimensão espacial (topológica, correlação, fractal). Esse tipo é suportado ao salvar no banco de dados, para histogramas, coloração, acesso via API e estruturas de metadados.
A coloração dos pontos com base na sua dimensão espacial foi implementada usando interpolação por esquema de cores. O mecanismo está integrado na nova barra de Modo de Vista, garantindo a visualização de dados por valores normalizados.

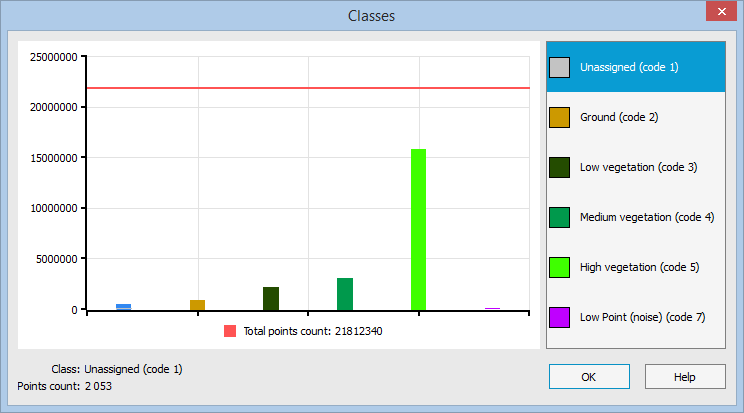

A possibilidade de vincular classes a camadas está desativada. Agora, ao importar nuvens de pontos, novas camadas correspondentes às classes não são criadas e o campo Nota não é preenchido. Além disso, não é possível controlar a visibilidade das classes de nuvem de pontos através do diálogo de Camadas. No entanto, as aulas ainda são gerenciadas usando o Modo de Vista.
versão 24
Uma nova barra de ferramentas funcional Camadas foi implementada para manipulações rápidas com camadas.
Você pode abrir a barra de ferramentas na interface de faixa de opções nas guias Início e Configurações:
Na interface clássica: menu Visualizar – Barras de ferramentas > Funcional >
Gerenciador de Camadas... ou na barra de Propriedades – Gerenciador de Camadas…
O comando para abrir a barra funcional de Camadas na linha de comando – LAYERSQUICK.
A lista de camadas pode ser apresentada em uma visualização em árvore ou tabela:
No modo de exibição em árvore, os nomes das camadas são exibidos na coluna da esquerda, e as principais propriedades na forma de ícones são exibidas na coluna da direita (Status, Cor, Cor VP, Visibilidade da Camada, Congelar, Bloquear, Plotar, Novo Congelamento VP, Congelamento VP). Os parâmetros restantes são expandidos em uma lista sob o nome da camada quando você clica com o botão esquerdo na seta à esquerda do nome da camada. O modo de exibição padrão é em formato de árvore
Na visualização em tabela, as propriedades das camadas são exibidas na forma de uma tabela com colunas; a funcionalidade corresponde à caixa de diálogo Camadas.
Devido à adição da barra funcional Gerenciador de Camadas, a antiga caixa de diálogo Camadas tornou-se modal, ou seja, enquanto a caixa de diálogo exibe todas as informações relevantes sobre as camadas, as alterações feitas fora dela não são consideradas. A barra sincroniza e exibe os dados atuais após fechar o caixa de diálogo.
Você pode abrir a barra de ferramentas na interface de faixa de opções nas guias Início e Configurações:
Na interface clássica: menu Visualizar – Barras de ferramentas > Funcional >
Gerenciador de Camadas... ou na barra de Propriedades – Gerenciador de Camadas… O comando para abrir a barra funcional de Camadas na linha de comando – LAYERSQUICK.
A lista de camadas pode ser apresentada em uma visualização em árvore ou tabela:
No modo de exibição em árvore, os nomes das camadas são exibidos na coluna da esquerda, e as principais propriedades na forma de ícones são exibidas na coluna da direita (Status, Cor, Cor VP, Visibilidade da Camada, Congelar, Bloquear, Plotar, Novo Congelamento VP, Congelamento VP). Os parâmetros restantes são expandidos em uma lista sob o nome da camada quando você clica com o botão esquerdo na seta à esquerda do nome da camada. O modo de exibição padrão é em formato de árvore
Na visualização em tabela, as propriedades das camadas são exibidas na forma de uma tabela com colunas; a funcionalidade corresponde à caixa de diálogo Camadas.
Devido à adição da barra funcional Gerenciador de Camadas, a antiga caixa de diálogo Camadas tornou-se modal, ou seja, enquanto a caixa de diálogo exibe todas as informações relevantes sobre as camadas, as alterações feitas fora dela não são consideradas. A barra sincroniza e exibe os dados atuais após fechar o caixa de diálogo.

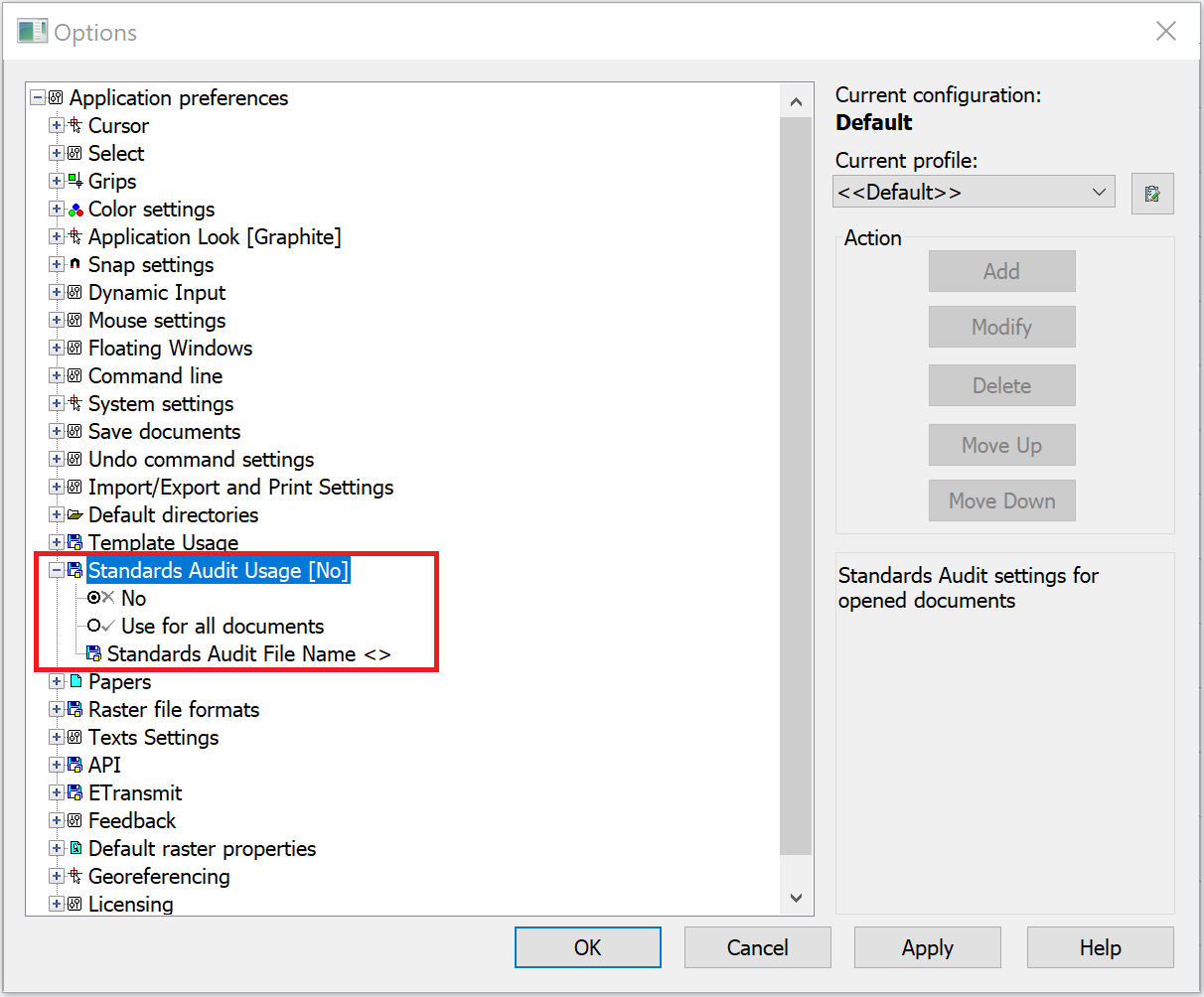

Uma nova barra de ferramentas Padrões CAD foi criada, que inclui comandos como:
Configurações de padrões
Configurar,
Verificar,
Tradutor de Camadas.
Configurações de padrões Configurar, Verificar, Tradutor de Camadas.O comando LAYTRANS foi adicionado. O Tradutor de Camadas é projetado para converter as camadas do desenho atual de acordo com os padrões especificados para camadas. Você também pode usar o Tradutor de Camadas para controlar visualmente o conteúdo das camadas e remover camadas não utilizadas em um desenho.
O comando abre a caixa de diálogo Tradutor de Camadas:
O comando abre a caixa de diálogo Tradutor de Camadas:
As seguintes barras de ferramentas funcionais foram atualizadas e melhoradas:
A possibilidade de redefinir blocos foi adicionada à barra funcional do Explorador de Arquivos. Os comandos Inserir e Redefinir estão disponíveis apenas no menu de contexto do bloco
.
- Navegador de coberturas (COVERINGBROWSER)
- Editor de cobertura (COVERINGEDITOR)

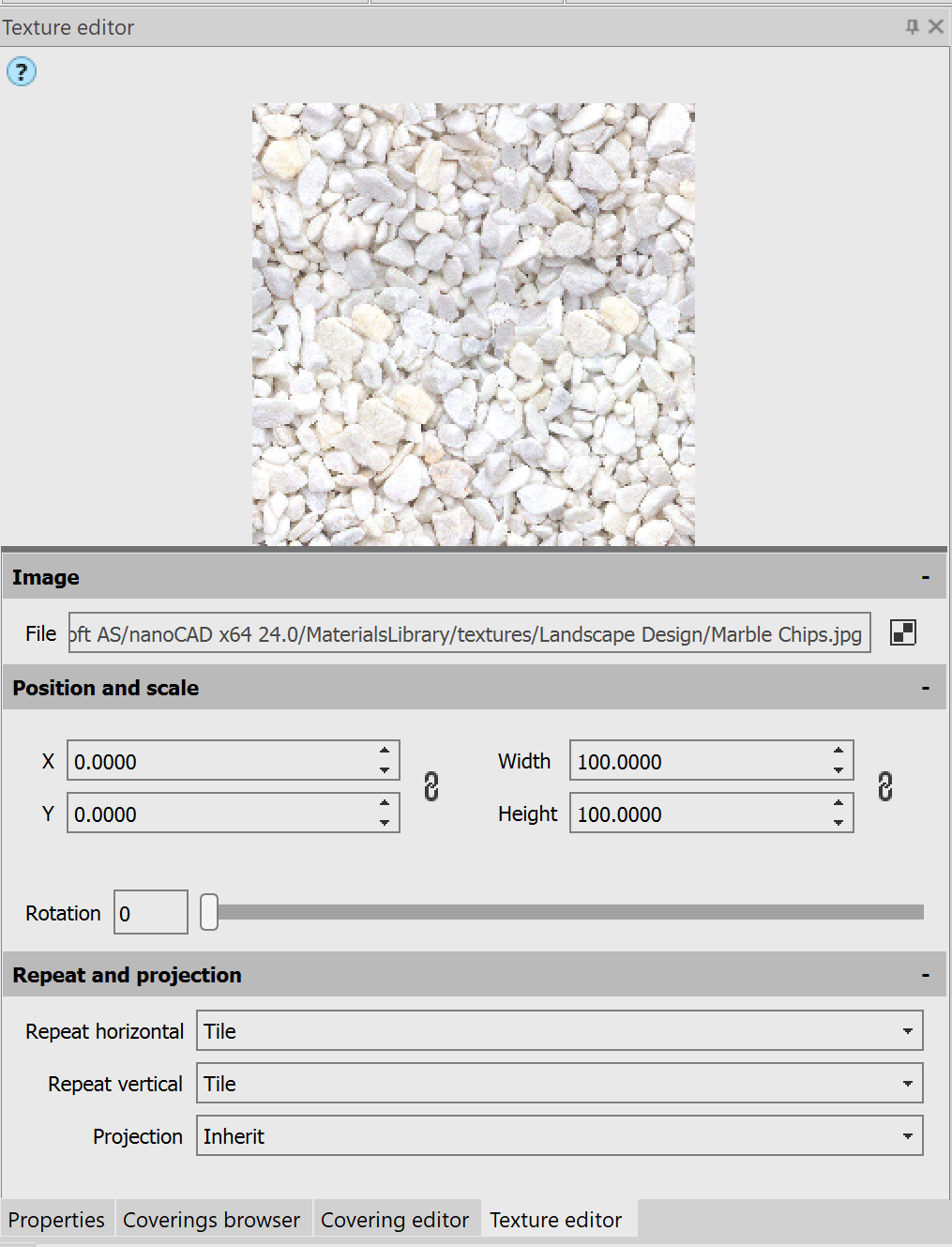

- Editor de textura
- Explorador de Arquivos (FILEEXPLORER, ADCENTER)
A possibilidade de redefinir blocos foi adicionada à barra funcional do Explorador de Arquivos. Os comandos Inserir e Redefinir estão disponíveis apenas no menu de contexto do bloco
.

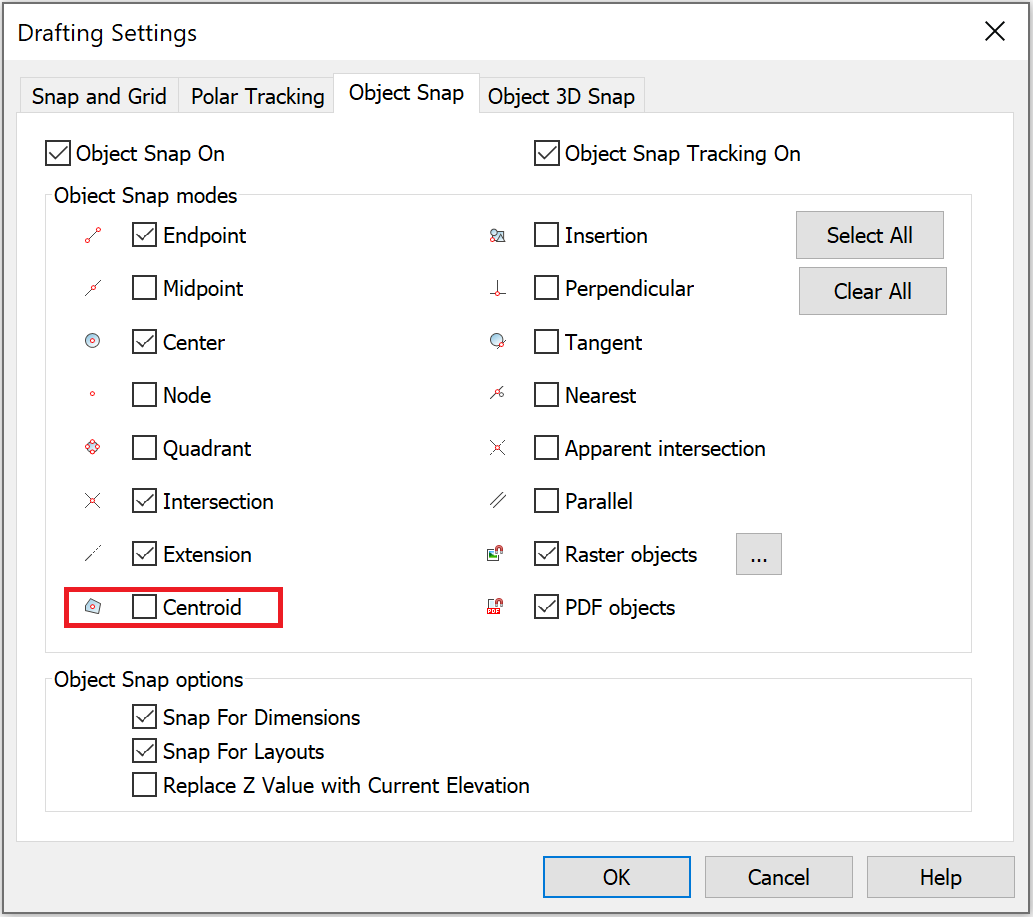

Um novo snap de objeto Centroide foi adicionado – ajuste ao centro de massa de objetos fechados (círculo, elipse, polilinha, spline, região, bloco) Você pode chamar o snap de objeto Centroide temporário usando a palavra-chave GCE (centro geométrico).
Um novo comando AREA foi adicionado à barra de ferramentas Consulta para calcular a área e o perímetro especificando pontos de uma área ou de um objeto.
Os comandos Área (AREA) e Área Cumulativa (CAREA) agora calculam a área, incluindo para objetos do tipo Região (REGION).

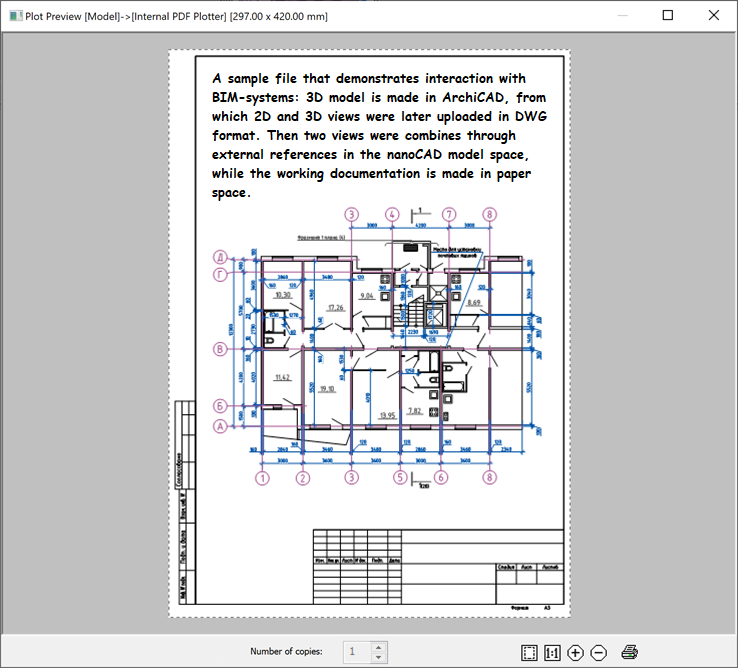

O botão Visualizar… foi adicionado ao lado direito das caixas de diálogo de Gráfico e Configuração de Página, que abre o diálogo de Visualização que pode ser expandido para tela cheia.
Corrigimos o comportamento da janela de Plotagem quando nenhum dispositivo de plotagem (impressora/PC3) está definido no documento. O Plotador de PDF Interno será agora utilizado. Neste caso, sempre que possível, as dimensões e a orientação do formato especificadas no arquivo PC3 ou no documento são preservadas. O Plotador de PDF Interno selecionará um formato que corresponda exatamente ao tamanho especificado no documento ou pc3, ou o próximo maior da lista de formatos disponíveis para esse plotador.

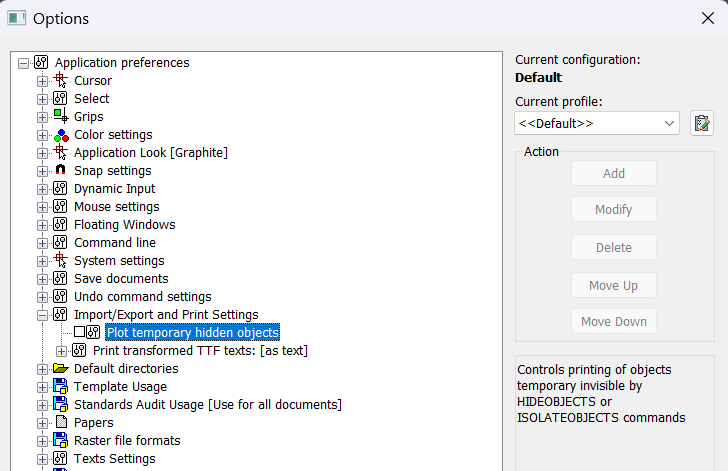

Na caixa de diálogo OPTIONS, na seção Configurações de /Importação Exportação e Impressão, uma nova opção foi adicionada: Plotar objetos ocultos temporários:

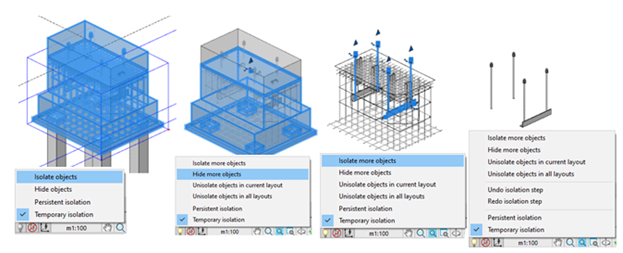

Ela controla a impressão de objetos que estão temporariamente ocultos pelos comandos HIDEOBJECTS ou ISOLATEOBJECTS. Quando a opção está ativada, objetos ocultos no modo de isolamento temporário (variável de sistema OBJECTISOLATIONMODE = 0) são impressos; quando desativada, eles não são impressos. Por padrão, a opção está desativada; objetos temporariamente ocultos não são impressos.
No caixa de diálogo Configuração de Página, o nome do campo Largura da Moldura foi alterado para Peso da Moldura. O campo está disponível quando o modo Para arquivar está ativado.
Corrigimos o comportamento da janela de Plotagem quando nenhum dispositivo de plotagem (impressora/PC3) está definido no documento. O Plotador de PDF Interno será agora utilizado. Neste caso, sempre que possível, as dimensões e a orientação do formato especificadas no arquivo PC3 ou no documento são preservadas. O Plotador de PDF Interno selecionará um formato que corresponda exatamente ao tamanho especificado no documento ou pc3, ou o próximo maior da lista de formatos disponíveis para esse plotador.
Na caixa de diálogo OPTIONS, na seção Configurações de /Importação Exportação e Impressão, uma nova opção foi adicionada: Plotar objetos ocultos temporários:
Ela controla a impressão de objetos que estão temporariamente ocultos pelos comandos HIDEOBJECTS ou ISOLATEOBJECTS. Quando a opção está ativada, objetos ocultos no modo de isolamento temporário (variável de sistema OBJECTISOLATIONMODE = 0) são impressos; quando desativada, eles não são impressos. Por padrão, a opção está desativada; objetos temporariamente ocultos não são impressos.
No caixa de diálogo Configuração de Página, o nome do campo Largura da Moldura foi alterado para Peso da Moldura. O campo está disponível quando o modo Para arquivar está ativado.
Os seguintes atalhos foram adicionados:

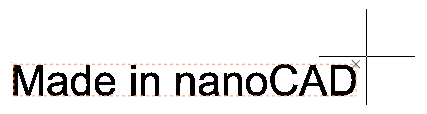

Tornou-se possível definir automaticamente a largura do quadro para ajustar-se ao tamanho do texto clicando duas vezes com o botão esquerdo do mouse no
elemento da janela de entrada de texto.

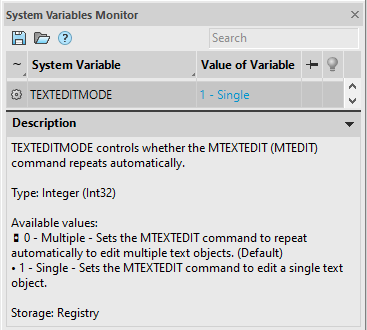

Agora é possível alternar do modo "inserção de texto" (o texto é inserido a partir do ponto de inserção) para o modo "substituição de texto" (o texto digitado substitui o texto anterior) usando a tecla INSERT.
- CTRL+SHIFT+BARRA DE ESPAÇO – insere um espaço não separável em textos;
- CTRL+B – ativa/desativa o estilo negrito para texto novo ou selecionado;
- CTRL+I – ativa/desativa itálico para texto novo ou selecionado;
- CTRL+U – ativa/desativa o sublinhado para texto novo ou selecionado;
- CTRL+O – habilita/desabilita o sublinhado superior para texto novo ou selecionado.
Tornou-se possível definir automaticamente a largura do quadro para ajustar-se ao tamanho do texto clicando duas vezes com o botão esquerdo do mouse no
elemento da janela de entrada de texto.Agora é possível alternar do modo "inserção de texto" (o texto é inserido a partir do ponto de inserção) para o modo "substituição de texto" (o texto digitado substitui o texto anterior) usando a tecla INSERT.

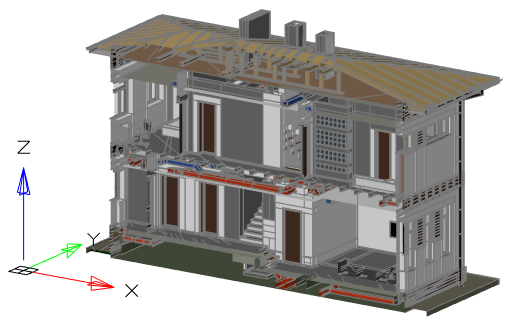

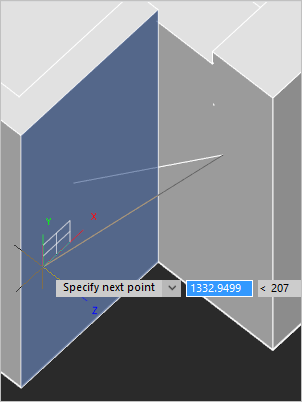

Exibição em cores da direção positiva do eixo das abscissas (eixo X) e do eixo das ordenadas (eixo Y) ao exibir a grade foi implementada. Isso também permite que você navegue no plano de edição.
Os raios coloridos são direcionados a partir da origem das coordenadas. O vermelho é atribuído ao eixo X e o verde ao eixo Y. A exibição é ativada/desativada quando a grade é ativada/desativada (linha de comando: GRID; teclas de atalho: F7, Ctrl+G).
Os raios coloridos são direcionados a partir da origem das coordenadas. O vermelho é atribuído ao eixo X e o verde ao eixo Y. A exibição é ativada/desativada quando a grade é ativada/desativada (linha de comando: GRID; teclas de atalho: F7, Ctrl+G).

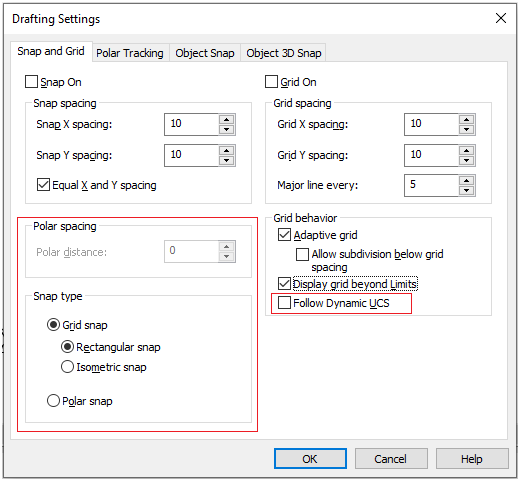

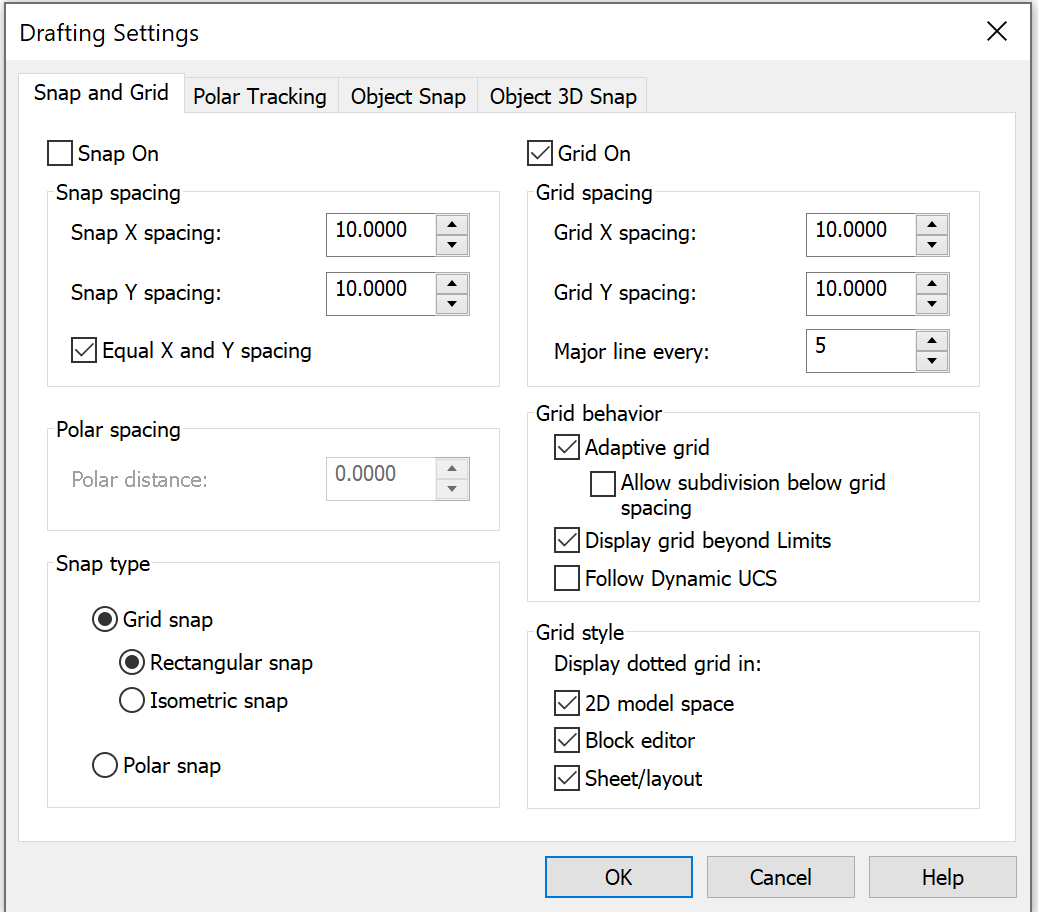

O estilo de exibição em grade na forma de pontos (variável GRIDSTYLE) foi adicionado.
GRIDSTYLE padrão = 0 – a grade é exibida como linhas no espaço do modelo, editor de blocos, layouts e layouts de espaço de papel. Os seguintes valores de variáveis também estão disponíveis:
GRIDSTYLE = 1 – Exibição da grade como pontos no espaço modelo 2D.
GRIDSTYLE = 2 – exibição da grade como pontos no editor de blocos.
GRIDSTYLE = 4 – exibição da grade como pontos em layouts e layouts de espaço de papel.
Você também pode configurar o estilo de grade nas configurações de desenho (linha de comando: DDRMODES, DSETTINGS, SE).
GRIDSTYLE padrão = 0 – a grade é exibida como linhas no espaço do modelo, editor de blocos, layouts e layouts de espaço de papel. Os seguintes valores de variáveis também estão disponíveis:
GRIDSTYLE = 1 – Exibição da grade como pontos no espaço modelo 2D.
GRIDSTYLE = 2 – exibição da grade como pontos no editor de blocos.
GRIDSTYLE = 4 – exibição da grade como pontos em layouts e layouts de espaço de papel.
Você também pode configurar o estilo de grade nas configurações de desenho (linha de comando: DDRMODES, DSETTINGS, SE).
A função Copiar formato de texto foi adicionada à barra de Formato de texto (linha de comando: MT, MTEXT, MTEXTCREATE, T).
A função permite que você copie as seguintes propriedades dentro de um texto multilinha: fonte, altura, estilo (negrito, itálico, tachado, sublinhado, sobrelinhado), inclinação, espaçamento entre caracteres, proporção, cor do texto, alinhamento do texto (esquerda, centralizado, justificado, direita, distribuído), espaçamento entre linhas, opções de lista com marcadores e numerada, opções de parágrafo (recuos, tabulações). Para usar a função, você precisa selecionar uma parte do texto ou colocar o cursor no texto cuja formatação deseja copiar. Na barra Formato de Texto, clique no botão Copiar Formato de Texto. Selecione o texto a ser formatado. Para concluir a formatação, pressione ESC ou desmarque o botão Copiar formato de texto .
A função permite que você copie as seguintes propriedades dentro de um texto multilinha: fonte, altura, estilo (negrito, itálico, tachado, sublinhado, sobrelinhado), inclinação, espaçamento entre caracteres, proporção, cor do texto, alinhamento do texto (esquerda, centralizado, justificado, direita, distribuído), espaçamento entre linhas, opções de lista com marcadores e numerada, opções de parágrafo (recuos, tabulações). Para usar a função, você precisa selecionar uma parte do texto ou colocar o cursor no texto cuja formatação deseja copiar. Na barra Formato de Texto, clique no botão Copiar Formato de Texto. Selecione o texto a ser formatado. Para concluir a formatação, pressione ESC ou desmarque o botão Copiar formato de texto .

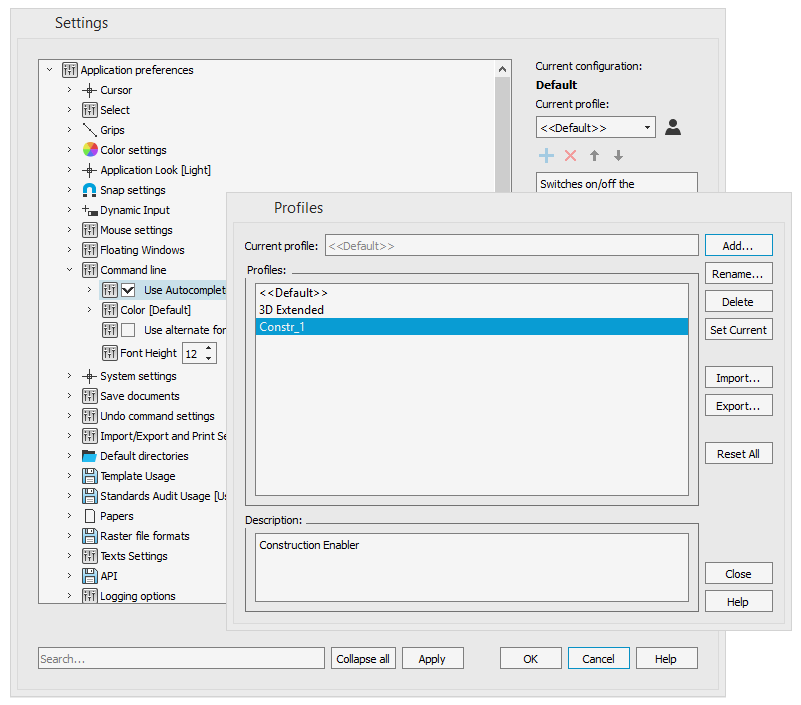

A anexação do arquivo padrão (*.dws) nas configurações de perfil para todos os desenhos criados e abertos foi implementada.
Você pode configurar as configurações na caixa de diálogo Opções (Linha de comando: OPTIONS, PREF; teclas de atalho: Ctrl+9) na seção Uso Padrão de Auditoria.
Opções na seção Uso Padrão de Auditoria:
Quando um arquivo padrão é atribuído na caixa de diálogo do comando STANDARDS , o arquivo será exibido primeiro na lista.
Você pode configurar as configurações na caixa de diálogo Opções (Linha de comando: OPTIONS, PREF; teclas de atalho: Ctrl+9) na seção Uso Padrão de Auditoria.
Opções na seção Uso Padrão de Auditoria:
- No – prohibition to attach the standard file to drawings being opened. The option is selected by de-fault;
- Usar para todos os documentos – use o arquivo padrão para todos os documentos que estão sendo abertos;
- Nome do Arquivo de Auditoria Padrão <> – configurando o arquivo padrão *.dws.
Quando um arquivo padrão é atribuído na caixa de diálogo do comando STANDARDS , o arquivo será exibido primeiro na lista.

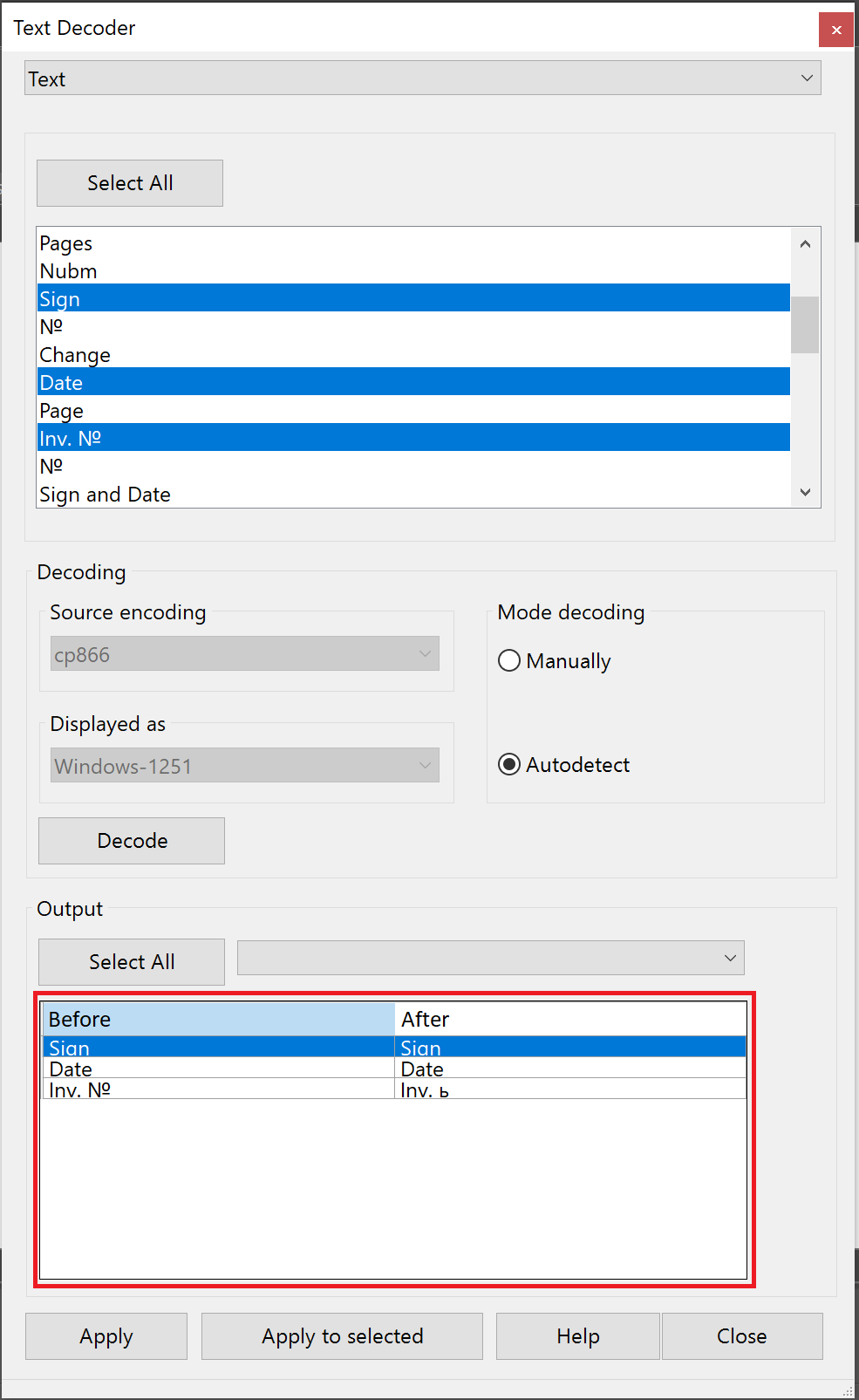

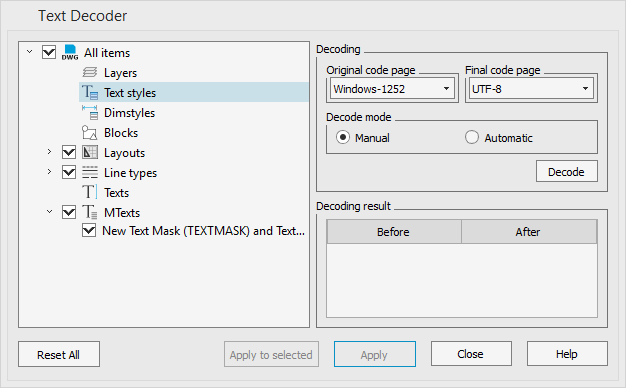

A caixa de diálogo do comando Decodificador de Texto (TEXTDECODER) foi complementada com a visualização dos resultados na forma de uma tabela "Antes Depois", além de ter sido adicionada a capacidade de ordenar colunas em ordem alfabética.

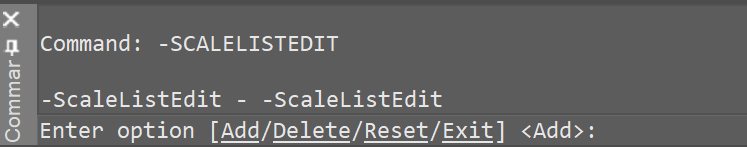

A versão sem diálogo do comando de edição da lista de escalas - SCALELISTEDIT para ser usada em scripts foi implementada.
Agora o comando ETRANSMIT não apenas cria um pacote de arquivos para transferência para outro usuário, mas também cria um arquivo *.eml e o abre automaticamente com o cliente de e-mail instalado no computador. Se o usuário tiver o Outlook como cliente de e-mail padrão, em vez de criar um arquivo eml, o comando criará uma carta com um anexo.
O pacote de arquivos gerado inclui um arquivo de informações com a extensão *.txt, contendo uma lista de todos os arquivos (incluindo pastas), instruções e notas para os usuários.
O comando é complementado com as seguintes configurações:
O pacote de arquivos gerado inclui um arquivo de informações com a extensão *.txt, contendo uma lista de todos os arquivos (incluindo pastas), instruções e notas para os usuários.
O comando é complementado com as seguintes configurações:
- definindo a pasta raiz para formar uma estrutura de pastas organizada;
- inclusão de texturas criadas e/ou utilizadas no desenho no pacote de arquivos;
- inclusão de nuvem de pontos no pacote de arquivos;
- inclusão de referências externas não carregadas no pacote de arquivos.
Uma nova variável de sistema SHOWMODIFYFRAME foi adicionada, a qual controla a visibilidade da moldura pontilhada ao redor dos objetos selecionados em operações de edição (copiar, mover, etc.).
A funcionalidade do comando para construir um círculo usando 2 pontos de tangência e um raio foi aprimorada.
. Agora você também pode especificar elementos de bloco como tangentes.

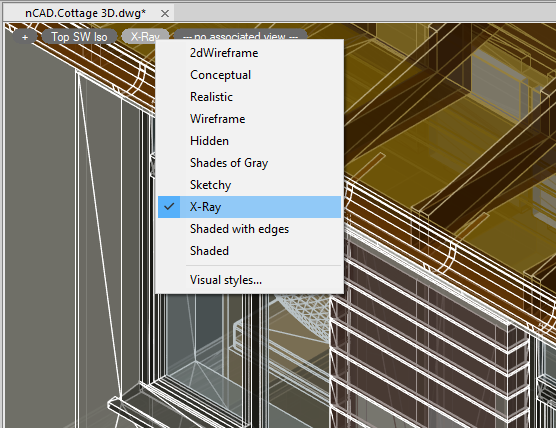

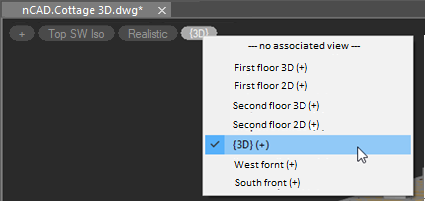

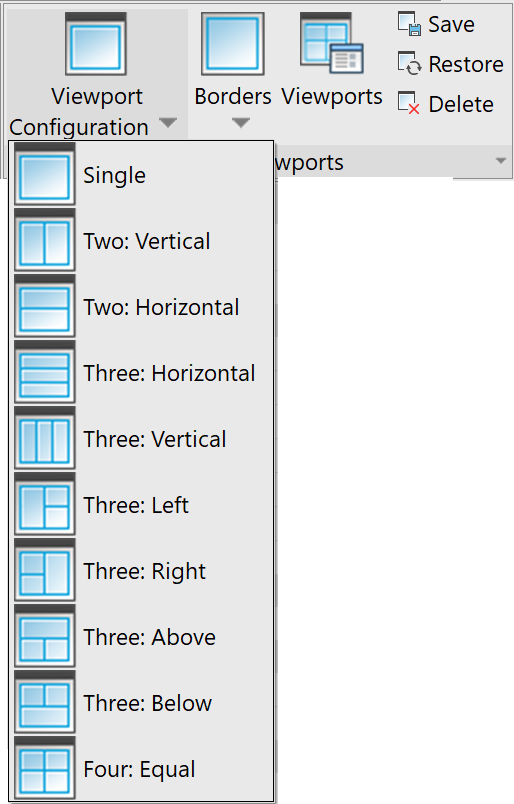

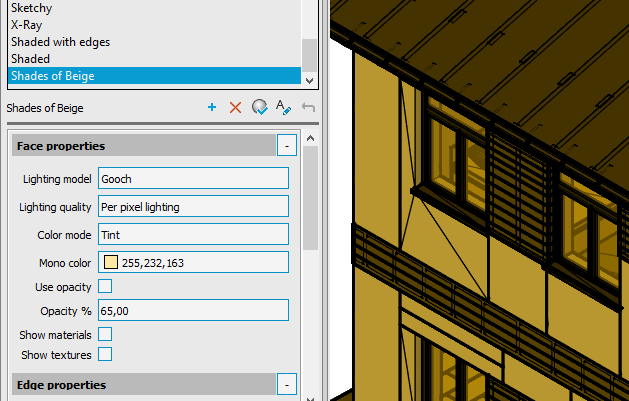

O conjunto de configurações de visualização do modelo foi expandido:
Os comandos estão disponíveis na Faixa de Opções: Visualizar – Modelar Viewports – Configuração de Viewport e na interface clássica do Menu: Visualizar – Viewports, Barra de Ferramentas: Viewports.
Agora, ao copiar propriedades de uma polilinha usando o comando MATCHPROP, além da largura, a geração de tipo de linha também é copiada.

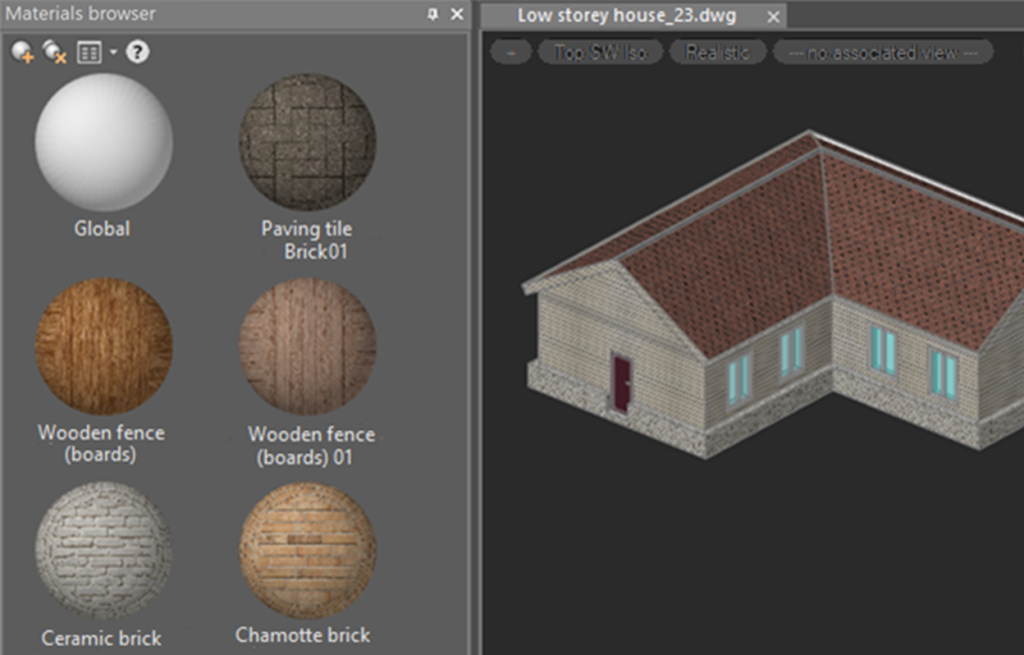

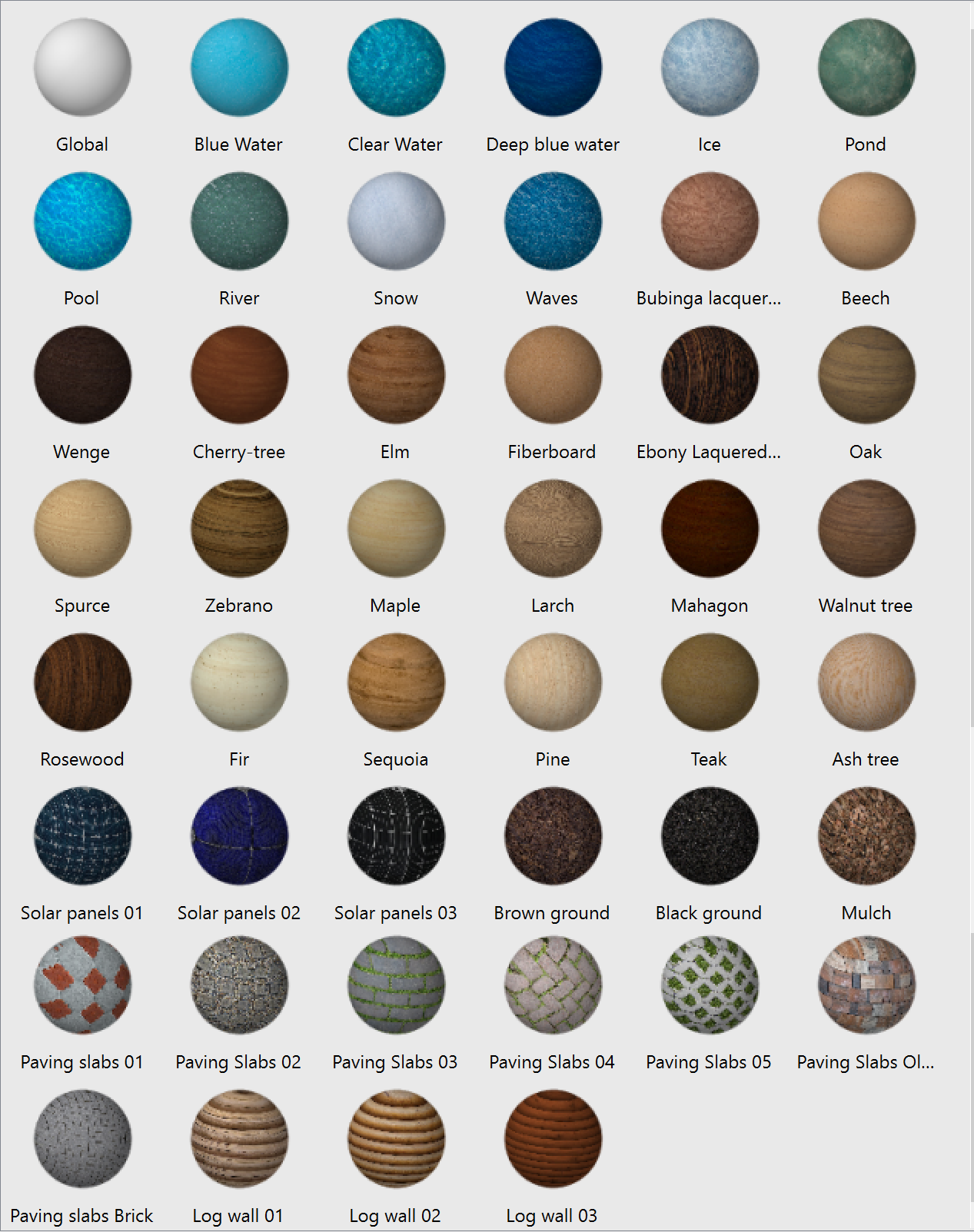

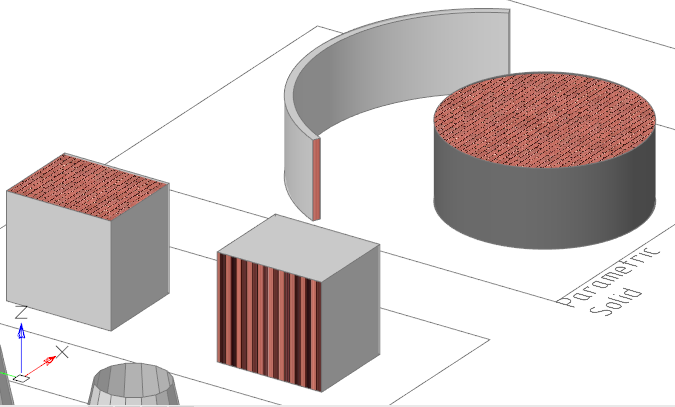

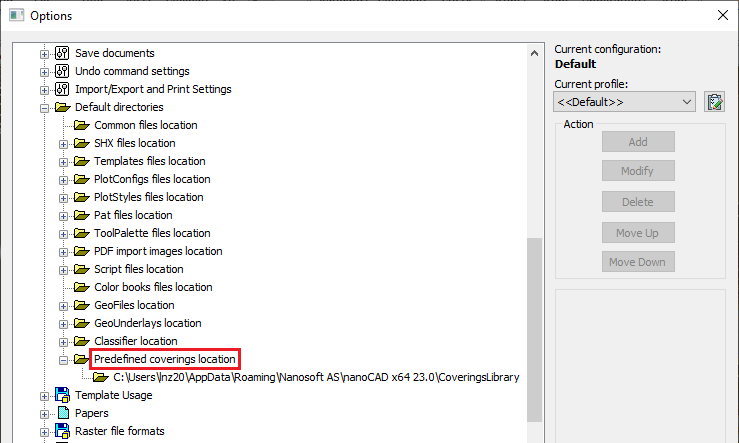

A biblioteca padrão de Revestimentos foi complementada com novas texturas nas seções de Madeira, Telhados, Design de Paisagem, assim como com uma nova seção de Água.
The possibility to delete the Defpoints layer (a service layer containing control points) using the LAYDEL command has been added. During further work with the document, when setting dimensions, the layer will be created again.
The possibilities for inserting blocks into mcad objects (tables, leaders) have been expanded. Now, using the Explode Geometry command, you can also add blocks with the Allow Explosion – No option.
The possibility to expand the expression input field in the Table edit dialog.

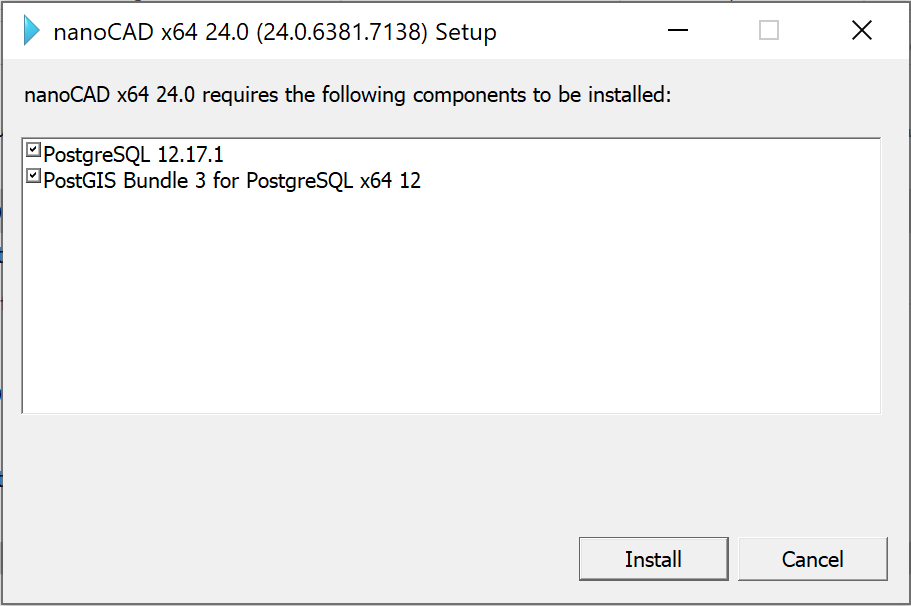

A possibilidade de instalar a extensão PostGIS para PostgreSQL foi adicionada ao programa distributivo. A extensão é necessária para usar a funcionalidade de Bancos de Dados ao armazenar nuvens de pontos. Se você não planeja trabalhar com nuvens de pontos, pode pular esta etapa durante a instalação.
A barra funcional Propriedades (INSPECTOR) para um bloco agora exibe a propriedade de escala uniforme que é definida quando a definição do bloco é criada. Você pode alterá-lo no editor de blocos (BEDIT).
A funcionalidade do comando para construir um círculo usando 2 pontos de tangência e um raio foi aprimorada.
. Agora você também pode especificar elementos de bloco como tangentes.O conjunto de configurações de visualização do modelo foi expandido:
Os comandos estão disponíveis na Faixa de Opções: Visualizar – Modelar Viewports – Configuração de Viewport e na interface clássica do Menu: Visualizar – Viewports, Barra de Ferramentas: Viewports.
Agora, ao copiar propriedades de uma polilinha usando o comando MATCHPROP, além da largura, a geração de tipo de linha também é copiada.
A biblioteca padrão de Revestimentos foi complementada com novas texturas nas seções de Madeira, Telhados, Design de Paisagem, assim como com uma nova seção de Água.
The possibility to delete the Defpoints layer (a service layer containing control points) using the LAYDEL command has been added. During further work with the document, when setting dimensions, the layer will be created again.
The possibilities for inserting blocks into mcad objects (tables, leaders) have been expanded. Now, using the Explode Geometry command, you can also add blocks with the Allow Explosion – No option.
The possibility to expand the expression input field in the Table edit dialog.
A possibilidade de instalar a extensão PostGIS para PostgreSQL foi adicionada ao programa distributivo. A extensão é necessária para usar a funcionalidade de Bancos de Dados ao armazenar nuvens de pontos. Se você não planeja trabalhar com nuvens de pontos, pode pular esta etapa durante a instalação.
A barra funcional Propriedades (INSPECTOR) para um bloco agora exibe a propriedade de escala uniforme que é definida quando a definição do bloco é criada. Você pode alterá-lo no editor de blocos (BEDIT).
O erro devido ao qual o dimensionamento de texto em uma célula não funcionava no modo de edição no editor de tabelas foi corrigido.
O erro devido ao qual o texto não era exibido nas células da tabela com direção de texto vertical quando o alinhamento centro superior e superior direito era selecionado na janela de visualização do menu Editar tabela foi corrigido.

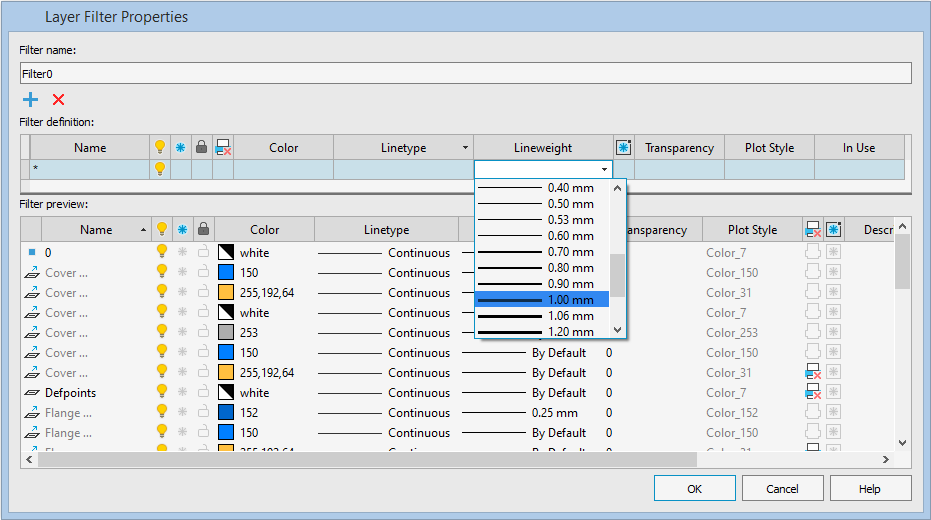

Foi corrigido o erro que fazia com que a seleção de objetos no filtro do relatório fosse redefinida caso os objetos adicionados anteriormente não correspondessem às condições do filtro.
O erro que impossibilitava a inserção de um bloco em uma célula de tabela foi corrigido.
O erro devido ao qual o texto não era exibido nas células da tabela com direção de texto vertical quando o alinhamento centro superior e superior direito era selecionado na janela de visualização do menu Editar tabela foi corrigido.
Foi corrigido o erro que fazia com que a seleção de objetos no filtro do relatório fosse redefinida caso os objetos adicionados anteriormente não correspondessem às condições do filtro.
O erro que impossibilitava a inserção de um bloco em uma célula de tabela foi corrigido.
O erro que impedia o funcionamento do filtro para objetos IFC específicos (pela propriedade IfcId) durante a importação de um modelo de informação foi corrigido.
O erro que impedia o carregamento imediato do conteúdo da guia IFC ao iniciar uma nova sessão foi corrigido.
O erro que impedia o carregamento imediato do conteúdo da guia IFC ao iniciar uma nova sessão foi corrigido.

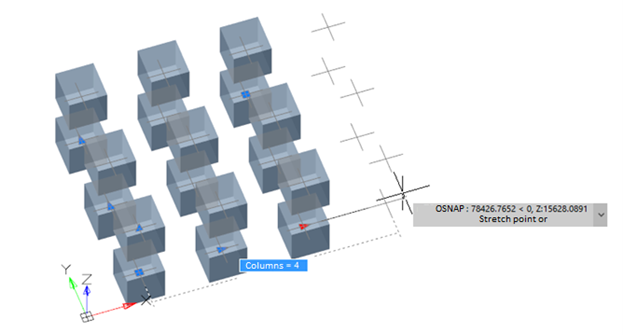

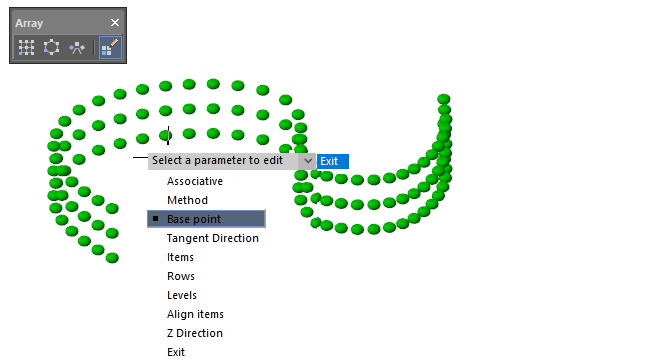

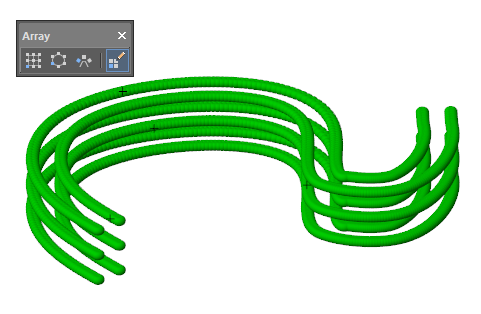

O problema de falha do programa ao especificar uma matriz de objetos degenerados (segmentos, polilinhas), linhas de chamada, tabelas como uma trajetória foi corrigido.
O erro ao clicar no botão Selecionar (Navegação e seleção) enquanto o nome do desenho está selecionado no Explorador de Desenhos (DRAWINGEXPLORER) foi corrigido.
O erro que ocorria após renomear uma Configuração VP usando caracteres inválidos foi corrigido.
O erro que ocorria ao fechar um desenho sem salvar após inserir e recortar um fundo de mapa (MAPVIEW, CLIPMAP) foi corrigido.
O erro que fazia o programa travar e fechar quando o tamanho do arquivo era superior a 1 GB foi corrigido.
O travamento foi corrigido e o desempenho da plataforma com desenhos contendo links externos para grandes rasters ECW foi otimizado. Agora o trabalho com o arquivo está organizado em partes (até 64 MB). A impressão de tais desenhos é possível a partir do espaço do modelo usando, por exemplo, o Plotador de PDF Interno.
O erro ao clicar no botão Selecionar (Navegação e seleção) enquanto o nome do desenho está selecionado no Explorador de Desenhos (DRAWINGEXPLORER) foi corrigido.
O erro que ocorria após renomear uma Configuração VP usando caracteres inválidos foi corrigido.
O erro que ocorria ao fechar um desenho sem salvar após inserir e recortar um fundo de mapa (MAPVIEW, CLIPMAP) foi corrigido.
O erro que fazia o programa travar e fechar quando o tamanho do arquivo era superior a 1 GB foi corrigido.
O travamento foi corrigido e o desempenho da plataforma com desenhos contendo links externos para grandes rasters ECW foi otimizado. Agora o trabalho com o arquivo está organizado em partes (até 64 MB). A impressão de tais desenhos é possível a partir do espaço do modelo usando, por exemplo, o Plotador de PDF Interno.
The mechanism for selecting inserted blocks in the LAYOFF, LAYFRZ and LAYVPI commands has been corrected. Now, with the Block Set > Block options, the commands also work for layers that contain a block inside a block (external reference).
The error has been fixed, due to which external references (XATTACH) with long names were being selectively inserted when multiple files were selected at the same time. You can now select many files with long names. The maximum number of references to be loaded is limited to 200. A bug has also been fixed that caused drawings to be inserted at different scales when inserting external references at the same time.
The error with the FIELD command has been fixed, when in the Formula, when entering an expression with brackets, the outer brackets were removed, which led to calculation errors.
The operation of the Stop button in the Batch Processing dialog (BATCHPROCESS) has been corrected.
The situation has been fixed when warning messages about standard violations appeared in the Reference Edit (REFEDIT) mode.
The bug has been fixed due to which a duplicate ellipse would appear when scaling a circle or arc unevenly.
The bug has been fixed that resulted in size associativity being lost after the Change Space (CHSPACE).

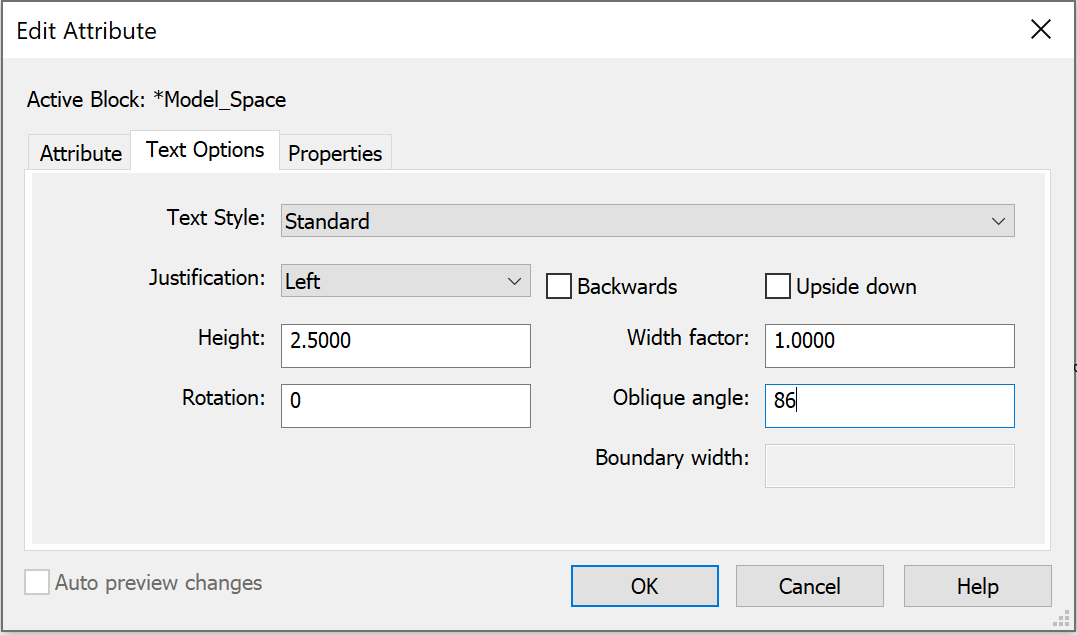

The bug with the availability of text parameters (text height, rotation) with the “Width” and “Fit” alignment options in the Attribute Definition (ATTDEF) window has been fixed.
The operation of the NEWLAYER command has been corrected; the possibility to enter names of new layers with spaces has been added.
The line weight has been limited to 200 mm in the Create & Edit Plot Style Table (PLOTSTYLEMANAGER).
The bug due to which underlays in DWF format were not inserted into a drawing using the UATTACH command has been fixed.
The error that occurred when synchronizing the attributes of block references (ATTSYNC) in blocks with attributes that included a formula with an attribute field of the same block has been fixed.
The bug that resulted in the viewport lock button not working if the viewport was clipped by a polyline has been fixed.
The bug has been fixed due to which it was impossible to select a fill angle equal to 360 degrees when creating and editing a Polar Array (ARRAYPOLAR).
The number of errors due to which it was possible to edit multileader text on a locked layer have been fixed.
The error due to which block attributes were not displayed after inserting it into a new file has been fixed.
The bug has been fixed due to which the status of an external reference in the External References toolbar was not updated when it was updated.
The bug has been fixed due to which texts in annotative blocks with two scales were not printed.
The situation where adding an external reference (ATTACH) to a 2D block would convert it to a 3D block has been fixed.
The bug has been fixed due to which new field format options (FIELD) were not applied after editing.
The bug has been fixed due to which the export of the drawing area (RASTEROUT) in WMF format was not performed.
The bug has been fixed due to which fields in multileaders (MLEADER) with the Right attachment – Underline top line style turned into text.

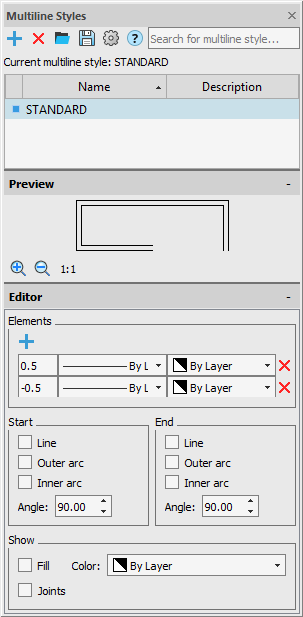

The bug has been fixed due to which the custom width of a multiline attribute was not scaled when scaling (SCALE) a block (BLOCK).
The situation where *.png format rasters were not loaded when importing *.dxf files has been fixed.
The bug due to which auto-recalculation did not work in a table with blocks whose names began with the “_” character (underscore) has been fixed.
The bug has been fixed due to which, when inserting a template sheet into a new file using the LAYOUTFROMTEMPLATE command, definitions of blocks located on other sheets or in model space were also added to the drawing.
The bug due to which information on the Region (REGION) object was displayed incorrectly in table cells has been fixed.
The mechanism for displaying a message about standards violations has been corrected. The message now closes automatically when you click on a link in it or when a standards check is started.

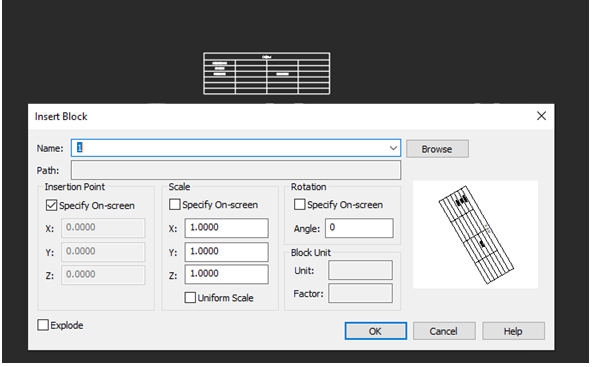

The bug has been fixed due to which blocks in table cells were displayed incorrectly after adding rows to the table.

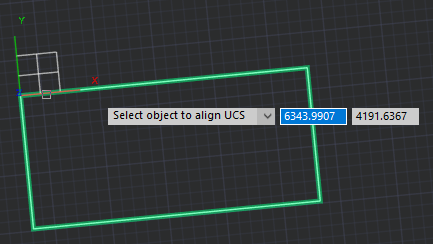

The situation has been fixed when the Update view to Plan when UCS is changed (UCSFOLLOW system variable) did not change when switching between UCSs through the Properties functional bar.
The bug that caused sorting by date in the External References functional bar to work incorrectly has been fixed.
The bug due to which fields with document properties in tables were not edited or updated when dividing the table into pages has been fixed.
The bug due to which standards files (*.dws) were not displayed in the File Explorer has been fixed.
The bug has been fixed due to which after creating and applying a page setup (PAGESETUP) to another layout, zooming would not occur correctly and drawing limits would not be displayed.
The bug due to which external references were duplicated in the External References (EXTERNALREFERENCES) functional bar has been fixed.
The bug has been fixed that caused the raster selection border to become rasterized. Now, when performing rasterization operations, only that part of the selection that is located within the boundaries of the resulting image is rasterized.
The errors in the operation of the FIELDEVAL variable have been fixed. Now all variable values work as described.
The bug has been fixed due to which MTEXT with bold and/or italic formatting created in the current version of the program was displayed in older versions with formatting symbols.
The platform’s performance has been accelerated when editing dimensions using grips (GRIP).
The bug has been fixed due to which some objects (nanoCAD tables (TABLE), coordination axes (SPCLINE, SPGRID, SPPGRID, SPARCCLINE, SPCIRCCLINE), slope designation (SPGRAD)) were created rotated if the current UCS was rotated relative to the WCS. Now the tables are oriented relative to the WCS.
The behavior of the Frame weight (formerly Frame width) field in the Page Setup and Plot dialogs has been corrected. Now the parameter is available only when the Fit to paper mode.
The bug due to which when pasting a cropped block via the clipboard, the block was inserted uncropped has been fixed.
Problems with isometric grid drawing have been fixed (grid lines were located at double of the distance specified in the settings).
The Find and Replace (FIND) command has been improved. Now it not only finds, but also replaces text in tables.
The mechanism for canceling actions when creating a raster (PENCIL, ERASER, FILL, ERASE WITH FILL) has been improved. Now every single action in the command is undone.
The bug that caused the program to stop working when a circle was selected with a block as a tangent has been fixed. The command line now displays the warning “The specified point does not match the current snap mode. Wrong point.”
The bug in the Multiline text command, due to which, when the cursor was in the Height, Skew, Tracking, Compression ratio fields, all other panel buttons became inaccessible for editing has been fixed.
The bug that caused the program to stop working when entering invalid text angle values in the Block Attribute Manager (EATTEDIT) and Edit Attribute (BATTMAN) dialog boxes has been fixe. Now, when entering an invalid value, a warning is displayed “Invalid value oblique angle, enter a new value in the -85 to 85”

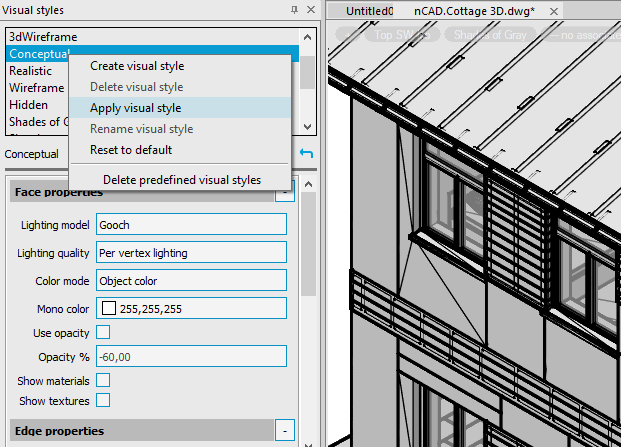

O erro que fazia com que os estilos visuais fossem exibidos incorretamente ao atribuir as seguintes opções de rosto: Propriedades da face: Realista e Qualidade de iluminação: Sem iluminação, foi corrigido.
A caixa de diálogo Inserir Layout(s) do comando LAYOUTFROMTEMPLATE foi aprimorada. Se houver um layout na lista, ele será selecionado por padrão, pressionar Enter (ou OK) irá carregá-lo imediatamente no desenho. Se for maior, então a primeira folha da lista será selecionada.
O erro que fazia o programa parar de funcionar ao inserir um bloco dinâmico usando o comando Criar Bloco do menu de contexto na barra do Explorador de Arquivos foi corrigido.
O erro que ocorria ao criar uma região (REG, REGION) a partir de um contorno fechado que inclui um arco foi corrigido.
O erro das impressoras HP Designjet 500ps plus e HP Designjet 500PS, que fazia com que a visualização e a impressão de arquivos contendo objetos multicoloridos fossem exibidas em preto e branco, foi corrigido.
O erro que fazia com que o preenchimento das alças de edição para linhas de chamada, tabelas e objetos de construção desaparecessem quando o parâmetro FILLMODE = 0 era definido foi corrigido.
O erro que causava a inversão da imagem ao imprimir um objeto OLE usando a função Imprimir como PDF foi corrigido.

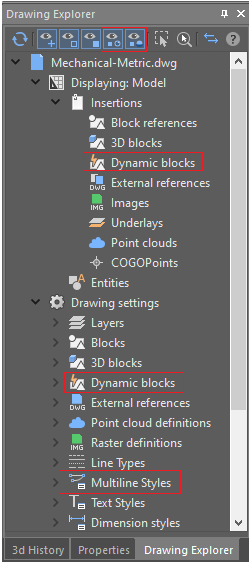

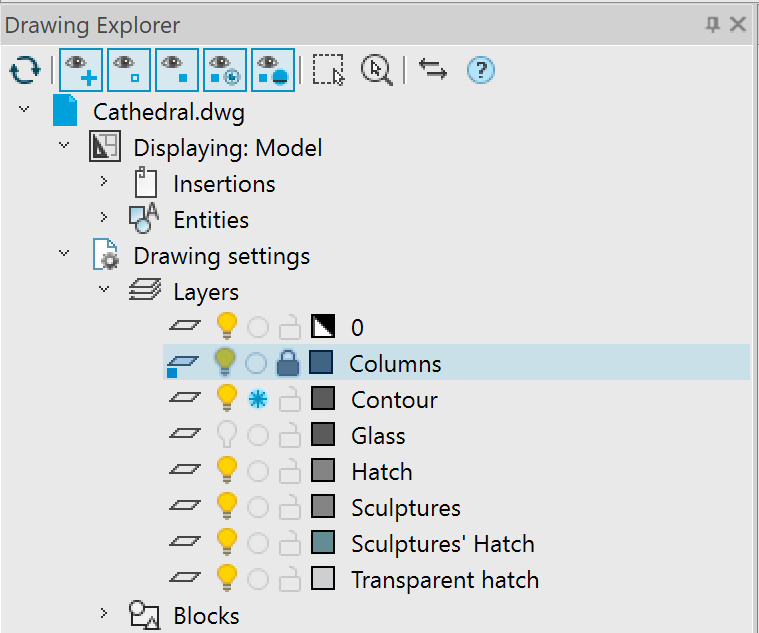

Os erros no Explorador de Desenhos (DRAWINGEXPLORER) relacionados à exibição de objetos existentes quando o botão Mostrar objetos criados estava desativado, e à exibição de objetos excluídos quando o botão Mostrar objetos residentes estava desativado, foram corrigidos.
O erro que ocorria em desenhos específicos ao copiar ou reposicionar cotas não associativas foi corrigido.
O comando de interrupção do lote de plotagem (PUBLISH) foi aprimorado. Agora, quando a caixa de trabalho de várias folhas está desmarcada, a plotagem pode ser interrompida pelo Cancelar ao imprimir qualquer layout.
O erro que fazia o programa parar de funcionar ao tentar alterar as opções de Conversão de raster na guia de Conversão foi corrigido.
O erro que causava um deslocamento de um atributo de múltiplas linhas ao atualizá-lo no Gerenciador de Atributos de Bloco foi corrigido.
O erro que fazia com que tipos de linha personalizados contendo formas não fossem salvos em xrefs foi corrigido.
O erro que impedia a aplicação da altura do texto das linhas de chamada múltipla quando a altura era definida em um estilo de texto foi corrigido.
O erro que fazia com que a restrição de Mesclagem no esboço não funcionasse foi corrigido.
Foi corrigido o erro que fazia com que os sinais #### fossem exibidos no atributo com a fórmula quando a fórmula realizava operações aritméticas com campos – propriedades de objetos.
O defeito na exibição da grade no espaço do papel, que fazia com que os limites da grade não coincidissem com os limites do layout, foi corrigido.
O erro foi corrigido, como resultado o texto colado da área de transferência não substituiu o texto selecionado na linha de comando, mas foi adicionado ao existente.
A possibilidade de usar modelos ao importar documentos foi restabelecida. Na caixa de diálogo Opções, você pode definir o modelo padrão para documentos importados. Configurações gerais (tipo e precisão da representação das unidades, limites de desenho, configurações para os modos SNAP e GRID; organização de camadas; estilos dimensionais e de texto; tipos de linha e espessuras de linha, etc.), objetos gráficos (blocos de título, molduras e logotipos), padrões dws anexados são retirados do modelo.
The error has been fixed, due to which external references (XATTACH) with long names were being selectively inserted when multiple files were selected at the same time. You can now select many files with long names. The maximum number of references to be loaded is limited to 200. A bug has also been fixed that caused drawings to be inserted at different scales when inserting external references at the same time.
The error with the FIELD command has been fixed, when in the Formula, when entering an expression with brackets, the outer brackets were removed, which led to calculation errors.
The operation of the Stop button in the Batch Processing dialog (BATCHPROCESS) has been corrected.
The situation has been fixed when warning messages about standard violations appeared in the Reference Edit (REFEDIT) mode.
The bug has been fixed due to which a duplicate ellipse would appear when scaling a circle or arc unevenly.
The bug has been fixed that resulted in size associativity being lost after the Change Space (CHSPACE).
The bug with the availability of text parameters (text height, rotation) with the “Width” and “Fit” alignment options in the Attribute Definition (ATTDEF) window has been fixed.
The operation of the NEWLAYER command has been corrected; the possibility to enter names of new layers with spaces has been added.
The line weight has been limited to 200 mm in the Create & Edit Plot Style Table (PLOTSTYLEMANAGER).
The bug due to which underlays in DWF format were not inserted into a drawing using the UATTACH command has been fixed.
The error that occurred when synchronizing the attributes of block references (ATTSYNC) in blocks with attributes that included a formula with an attribute field of the same block has been fixed.
The bug that resulted in the viewport lock button not working if the viewport was clipped by a polyline has been fixed.
The bug has been fixed due to which it was impossible to select a fill angle equal to 360 degrees when creating and editing a Polar Array (ARRAYPOLAR).
The number of errors due to which it was possible to edit multileader text on a locked layer have been fixed.
The error due to which block attributes were not displayed after inserting it into a new file has been fixed.
The bug has been fixed due to which the status of an external reference in the External References toolbar was not updated when it was updated.
The bug has been fixed due to which texts in annotative blocks with two scales were not printed.
The situation where adding an external reference (ATTACH) to a 2D block would convert it to a 3D block has been fixed.
The bug has been fixed due to which new field format options (FIELD) were not applied after editing.
The bug has been fixed due to which the export of the drawing area (RASTEROUT) in WMF format was not performed.
The bug has been fixed due to which fields in multileaders (MLEADER) with the Right attachment – Underline top line style turned into text.
The bug has been fixed due to which the custom width of a multiline attribute was not scaled when scaling (SCALE) a block (BLOCK).
The situation where *.png format rasters were not loaded when importing *.dxf files has been fixed.
The bug due to which auto-recalculation did not work in a table with blocks whose names began with the “_” character (underscore) has been fixed.
The bug has been fixed due to which, when inserting a template sheet into a new file using the LAYOUTFROMTEMPLATE command, definitions of blocks located on other sheets or in model space were also added to the drawing.
The bug due to which information on the Region (REGION) object was displayed incorrectly in table cells has been fixed.
The mechanism for displaying a message about standards violations has been corrected. The message now closes automatically when you click on a link in it or when a standards check is started.
The bug has been fixed due to which blocks in table cells were displayed incorrectly after adding rows to the table.
The situation has been fixed when the Update view to Plan when UCS is changed (UCSFOLLOW system variable) did not change when switching between UCSs through the Properties functional bar.
The bug that caused sorting by date in the External References functional bar to work incorrectly has been fixed.
The bug due to which fields with document properties in tables were not edited or updated when dividing the table into pages has been fixed.
The bug due to which standards files (*.dws) were not displayed in the File Explorer has been fixed.
The bug has been fixed due to which after creating and applying a page setup (PAGESETUP) to another layout, zooming would not occur correctly and drawing limits would not be displayed.
The bug due to which external references were duplicated in the External References (EXTERNALREFERENCES) functional bar has been fixed.
The bug has been fixed that caused the raster selection border to become rasterized. Now, when performing rasterization operations, only that part of the selection that is located within the boundaries of the resulting image is rasterized.
The errors in the operation of the FIELDEVAL variable have been fixed. Now all variable values work as described.
The bug has been fixed due to which MTEXT with bold and/or italic formatting created in the current version of the program was displayed in older versions with formatting symbols.
The platform’s performance has been accelerated when editing dimensions using grips (GRIP).
The bug has been fixed due to which some objects (nanoCAD tables (TABLE), coordination axes (SPCLINE, SPGRID, SPPGRID, SPARCCLINE, SPCIRCCLINE), slope designation (SPGRAD)) were created rotated if the current UCS was rotated relative to the WCS. Now the tables are oriented relative to the WCS.
The behavior of the Frame weight (formerly Frame width) field in the Page Setup and Plot dialogs has been corrected. Now the parameter is available only when the Fit to paper mode.
The bug due to which when pasting a cropped block via the clipboard, the block was inserted uncropped has been fixed.
Problems with isometric grid drawing have been fixed (grid lines were located at double of the distance specified in the settings).
The Find and Replace (FIND) command has been improved. Now it not only finds, but also replaces text in tables.
The mechanism for canceling actions when creating a raster (PENCIL, ERASER, FILL, ERASE WITH FILL) has been improved. Now every single action in the command is undone.
The bug that caused the program to stop working when a circle was selected with a block as a tangent has been fixed. The command line now displays the warning “The specified point does not match the current snap mode. Wrong point.”
The bug in the Multiline text command, due to which, when the cursor was in the Height, Skew, Tracking, Compression ratio fields, all other panel buttons became inaccessible for editing has been fixed.
The bug that caused the program to stop working when entering invalid text angle values in the Block Attribute Manager (EATTEDIT) and Edit Attribute (BATTMAN) dialog boxes has been fixe. Now, when entering an invalid value, a warning is displayed “Invalid value oblique angle, enter a new value in the -85 to 85”
O erro que fazia com que os estilos visuais fossem exibidos incorretamente ao atribuir as seguintes opções de rosto: Propriedades da face: Realista e Qualidade de iluminação: Sem iluminação, foi corrigido.
A caixa de diálogo Inserir Layout(s) do comando LAYOUTFROMTEMPLATE foi aprimorada. Se houver um layout na lista, ele será selecionado por padrão, pressionar Enter (ou OK) irá carregá-lo imediatamente no desenho. Se for maior, então a primeira folha da lista será selecionada.
O erro que fazia o programa parar de funcionar ao inserir um bloco dinâmico usando o comando Criar Bloco do menu de contexto na barra do Explorador de Arquivos foi corrigido.
O erro que ocorria ao criar uma região (REG, REGION) a partir de um contorno fechado que inclui um arco foi corrigido.
O erro das impressoras HP Designjet 500ps plus e HP Designjet 500PS, que fazia com que a visualização e a impressão de arquivos contendo objetos multicoloridos fossem exibidas em preto e branco, foi corrigido.
O erro que fazia com que o preenchimento das alças de edição para linhas de chamada, tabelas e objetos de construção desaparecessem quando o parâmetro FILLMODE = 0 era definido foi corrigido.
O erro que causava a inversão da imagem ao imprimir um objeto OLE usando a função Imprimir como PDF foi corrigido.
Os erros no Explorador de Desenhos (DRAWINGEXPLORER) relacionados à exibição de objetos existentes quando o botão Mostrar objetos criados estava desativado, e à exibição de objetos excluídos quando o botão Mostrar objetos residentes estava desativado, foram corrigidos.
O erro que ocorria em desenhos específicos ao copiar ou reposicionar cotas não associativas foi corrigido.
O comando de interrupção do lote de plotagem (PUBLISH) foi aprimorado. Agora, quando a caixa de trabalho de várias folhas está desmarcada, a plotagem pode ser interrompida pelo Cancelar ao imprimir qualquer layout.
O erro que fazia o programa parar de funcionar ao tentar alterar as opções de Conversão de raster na guia de Conversão foi corrigido.
O erro que causava um deslocamento de um atributo de múltiplas linhas ao atualizá-lo no Gerenciador de Atributos de Bloco foi corrigido.
O erro que fazia com que tipos de linha personalizados contendo formas não fossem salvos em xrefs foi corrigido.
O erro que impedia a aplicação da altura do texto das linhas de chamada múltipla quando a altura era definida em um estilo de texto foi corrigido.
O erro que fazia com que a restrição de Mesclagem no esboço não funcionasse foi corrigido.
Foi corrigido o erro que fazia com que os sinais #### fossem exibidos no atributo com a fórmula quando a fórmula realizava operações aritméticas com campos – propriedades de objetos.
O defeito na exibição da grade no espaço do papel, que fazia com que os limites da grade não coincidissem com os limites do layout, foi corrigido.
O erro foi corrigido, como resultado o texto colado da área de transferência não substituiu o texto selecionado na linha de comando, mas foi adicionado ao existente.
A possibilidade de usar modelos ao importar documentos foi restabelecida. Na caixa de diálogo Opções, você pode definir o modelo padrão para documentos importados. Configurações gerais (tipo e precisão da representação das unidades, limites de desenho, configurações para os modos SNAP e GRID; organização de camadas; estilos dimensionais e de texto; tipos de linha e espessuras de linha, etc.), objetos gráficos (blocos de título, molduras e logotipos), padrões dws anexados são retirados do modelo.
Uma nova barra de ferramentas Gerenciador de Projetos de Nuvem de Pontos (NPC_PROJECT_MANAGER) permite que você gerencie o projeto criado durante a importação de nuvens de pontos.
O diálogo Gerenciando Revisões de Nuvem de Pontos no Banco de Dados (NPC_EDIT_DB) exibe todos os bancos de dados na conexão selecionada, bem como todas as revisões de nuvens de pontos que foram carregadas no banco de dados usando o comando NPC_TO_DB – Exportando Dados de Nuvem para o Banco de Dados.
Novos comandos Ocultar a Nuvem de Pontos (NPC_HIDE) e Exibir uma Nuvem de Pontos (NPC_SHOW) permitem que você oculte nuvens de pontos selecionadas (ou todas), assim como revele nuvens de pontos.
Ao criar uma nova conexão no comando Configurando Conexões ao Banco de Dados (NPC_DB_CONFIG), foi adicionada uma verificação de conexões para garantir que os dados inseridos estejam corretos.

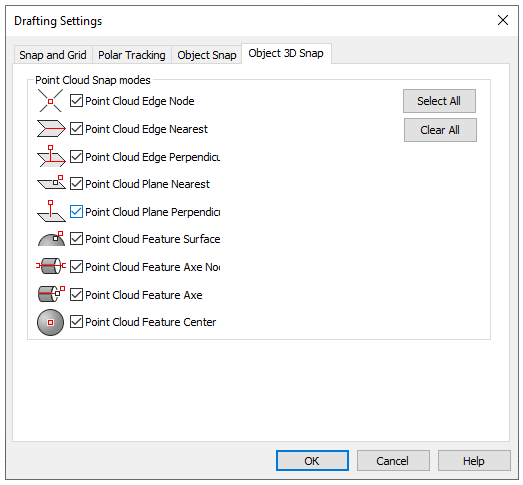

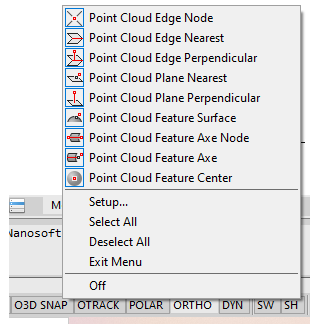

Para nuvens de pontos nas quais foram encontradas formas, o Snap de Centro da Forma foi adicionado.
Uma nova funcionalidade agregada apareceu – Construção.
Uma nova funcionalidade agregada apareceu – Construção.
Na barra Propriedades (INSPECTOR), agora há a possibilidade de usar um controle deslizante para alterar o tamanho do ponto.
A possibilidade de selecionar linhas usando o botão Shift foi adicionada ao diálogo Modo de Visualização (NPC_VIEWMODE).
A correção das dimensões da nuvem após o corte de uma nuvem de pontos foi realizada.
Uma operação incorreta do Prisma de Limitação (MCLIP) após a recorte de nuvens de pontos foi corrigida.
O reajuste do tamanho do ponto e o recorte da nuvem após alterar a visibilidade das classes através do diálogo Camadas (CAMADAS) foram corrigidos.
A exportação de nuvens de pontos (NPC_EXPORT) para o formato RCS foi acelerada.
A definição da visibilidade de nuvens de pontos no modo 2D foi corrigida.
A operação do comando Redefinir Recorte (NPC_CLIP_RESET) ao recortar uma nuvem foi corrigida.
A aparência da nuvem ao imprimir e rasterizar foi corrigida.
Os índices de pontos em nuvens foram convertidos para UINT64 e o limite no volume de nuvens de pontos foi removido.
A correção das dimensões da nuvem após o corte de uma nuvem de pontos foi realizada.
Uma operação incorreta do Prisma de Limitação (MCLIP) após a recorte de nuvens de pontos foi corrigida.
O reajuste do tamanho do ponto e o recorte da nuvem após alterar a visibilidade das classes através do diálogo Camadas (CAMADAS) foram corrigidos.
A exportação de nuvens de pontos (NPC_EXPORT) para o formato RCS foi acelerada.
A definição da visibilidade de nuvens de pontos no modo 2D foi corrigida.
A operação do comando Redefinir Recorte (NPC_CLIP_RESET) ao recortar uma nuvem foi corrigida.
A aparência da nuvem ao imprimir e rasterizar foi corrigida.
Os índices de pontos em nuvens foram convertidos para UINT64 e o limite no volume de nuvens de pontos foi removido.
versão 23
A utilidade para a eliminação em lote e correção inicial de arquivos problemáticos foi implementada. Permite corrigir erros (comando AUDIT) e limpar dados desnecessários (comando -PURGE) em vários desenhos especificados pelo usuário de uma só vez. No diálogo, você pode especificar as opções de limpeza necessárias e outras configurações do programa. A ferramenta também permite que você complemente o script de processamento com comandos de correção de desenho que serão executados na ordem especificada pelo usuário.
A caixa de diálogo de exclusão em lote é aberta pelo comando Processamento de Arquivo em Lote (BATCHPROCESS).
A lista de arquivos selecionados para processamento é exibida à direita. Você pode adicionar arquivos um por um ou como uma pasta inteira. À esquerda, há uma lista de comandos disponíveis para execução com uma lista de seus parâmetros. As caixas marcadas indicam os comandos e ações a serem executados para cada arquivo.
A purga também é realizada em camadas desativadas, congeladas e bloqueadas.
É possível eliminar todas as categorias fornecidas na versão não-dialogada do comando -PURGE, incluindo: entradas vazias na tabela de classificação, escalas anotativas, aplicativos registrados.
As configurações de processamento em lote podem ser salvas em um novo perfil de configurações para uso futuro.
O botão de Reordenar comandos
foi adicionado para permitir que você altere a ordem dos comandos usando arrastar e soltar.
Há também um botão de configurações para pastas selecionadas, onde você pode especificar se os arquivos em subpastas devem ser processados.
A caixa de diálogo de exclusão em lote é aberta pelo comando Processamento de Arquivo em Lote (BATCHPROCESS).
A lista de arquivos selecionados para processamento é exibida à direita. Você pode adicionar arquivos um por um ou como uma pasta inteira. À esquerda, há uma lista de comandos disponíveis para execução com uma lista de seus parâmetros. As caixas marcadas indicam os comandos e ações a serem executados para cada arquivo.
A purga também é realizada em camadas desativadas, congeladas e bloqueadas.
É possível eliminar todas as categorias fornecidas na versão não-dialogada do comando -PURGE, incluindo: entradas vazias na tabela de classificação, escalas anotativas, aplicativos registrados.
As configurações de processamento em lote podem ser salvas em um novo perfil de configurações para uso futuro.
O botão de Reordenar comandos
foi adicionado para permitir que você altere a ordem dos comandos usando arrastar e soltar.
Há também um botão de configurações para pastas selecionadas, onde você pode especificar se os arquivos em subpastas devem ser processados.
Além dos recursos padrão do comando -PURGE, o processamento em lote oferece a possibilidade de eliminar arquivos de referência externa (a caixa de seleção Purgar xrefs).
Por exemplo, se houver arquivos problemáticos com escalas anotativas, você precisa purgar todas as referências externas de uma vez para remover essas escalas.
O Processamento em Lote abre automaticamente arquivos xref e os limpa. E então atualiza todas as referências externas.
Por exemplo, se houver arquivos problemáticos com escalas anotativas, você precisa purgar todas as referências externas de uma vez para remover essas escalas.
O Processamento em Lote abre automaticamente arquivos xref e os limpa. E então atualiza todas as referências externas.
Novos estilos visuais estão disponíveis com a possibilidade de editar seus parâmetros e criar novos.
Novos estilos visuais:
Novos estilos visuais:
- Conceitual – os objetos são exibidos usando sombreamento suave e estilo de face Gooch. O estilo de face Gooch é caracterizado por transições entre frio e quente, em vez de entre tons escuros e claros de cores. Esse efeito é menos realista, mas representa melhor os detalhes do modelo.
- Realista – objetos são exibidos usando sombreamento suave e mostrando materiais.
- Wireframe – os objetos são exibidos usando apenas linhas e curvas. As opções de ordem de desenho e preenchimento de sólidos 2D não são exibidas. Este estilo visual não resulta na recriação repetida da vista quando a direção de visualização é alterada, como é o caso do estilo visual Wireframe 2D. Em grandes modelos 3D, a economia de tempo será significativa.
- Oculto – objetos são exibidos como aramado; linhas relacionadas às faces traseiras não são exibidas.
- Tons de cinza – objetos são exibidos usando tons de uma única cor (cinza) com transições suaves.
- Esboço – os objetos são exibidos com um efeito de desenho à mão livre, levando em consideração os modificadores de borda Extensão de Linha e Tremor.
- Raio-X – objetos são exibidos parcialmente transparentes.
- Sombreado com bordas – os objetos são exibidos usando sombreamento suave com bordas visíveis.
- Sombreado – objetos são exibidos usando sombreamento suave.
Você pode criar um novo estilo visual ou editar o existente no Gerenciador de Estilos Visuais (comando VISUALSTYLES).
)
)
Usando o menu de contexto, você pode rapidamente aplicar qualquer estilo à janela de visualização atual, após o que se torna possível observar o efeito da alteração das configurações de estilo em tempo real.
O Navegador de Materiais e o Editor de Materiais são abertos com o comando MATBROWSEROPEN.
A Biblioteca de Materiais foi adicionada ao kit de distribuição. Por padrão, está localizado em c:\Users\\AppData\Roaming\Nanosoft AS\nanoCAD x64 23.0\CoveringsLibrary\ Você pode alterar sua localização na seção Diretórios padrão da caixa de diálogo Opções. Há também uma opção para adicionar bibliotecas de materiais personalizados:
Há também uma opção para adicionar bibliotecas de materiais personalizadas: A Biblioteca de Materiais está disponível como uma nova seção no Explorador de Arquivos (ADCENTER). Lá você pode visualizar os materiais da biblioteca e adicioná-los ao documento atual usando o comando do menu de contexto.
Há também uma opção para adicionar bibliotecas de materiais personalizadas: A Biblioteca de Materiais está disponível como uma nova seção no Explorador de Arquivos (ADCENTER). Lá você pode visualizar os materiais da biblioteca e adicioná-los ao documento atual usando o comando do menu de contexto.
Tornou-se possível atribuir materiais pessoais a qualquer face individualmente selecionada de um ou mais objetos. Assim, para cada face do objeto, seus próprios materiais podem ser atribuídos. Faces individuais de objetos podem ser selecionadas enquanto se mantém pressionada a tecla CTRL. Nas versões anteriores do programa, era possível aplicar textura apenas para o objeto inteiro.
A nova versão redesenhou significativamente a mecânica de criação e gerenciamento de vistas nomeadas, que agora lembram não apenas a posição da câmera, mas também o estilo visual (nova funcionalidade), o estado de visibilidade/congelamento das camadas, os parâmetros do prisma de delimitação, a posição do sistema de coordenadas do usuário e outros parâmetros.
A principal inovação é a capacidade de gerenciar subconjuntos de objetos que são exibidos em uma determinada vista. Ao criar uma vista, você pode formar um conjunto de objetos e, assim, criar uma "lista branca" que será atribuída a essa vista. Além disso, através da interface do software, você também pode realizar a lógica de exibição reversa com base na "lista negra".
Novas opções de API para trabalho com visualizações permitem criar diferentes estilos de vista para exibição variável de objetos em aplicações verticais. A estilização de visualizações possibilita que qualquer tipo de objeto atribua um método de exibição separado, dependendo do contexto da vista (planta, corte, seção, diagrama, etc.). Com a ajuda de estilos, você também pode substituir as propriedades básicas – cor, tipo e espessura da linha, tipo e cor do hachurado, definir a textura, etc. O uso de estilos de visualização predefinidos permite que os desenvolvedores de aplicações verticais alcancem um alto grau de automação na criação de documentação de trabalho, em conformidade com todos os requisitos normativos.
Na verdade, as novas visualizações de geração são implementadas no nanoCAD 23.
Como as vistas nomeadas comuns, elas podem ser salvas sob um nome separado através da opção de comando VIEW, mas um widget especial do espaço do modelo foi desenvolvido para troca rápida:

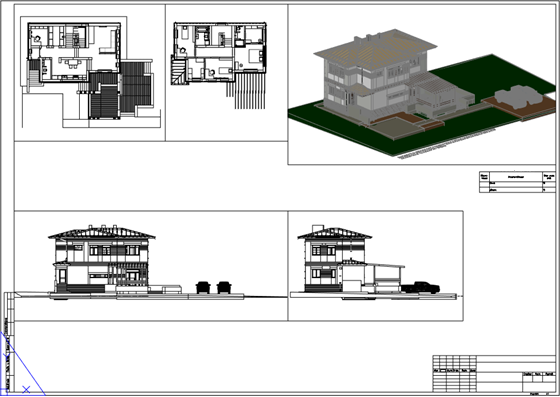

Além disso, as vistas podem ser atribuídas a viewports tanto no espaço do Modelo (dividindo a janela de trabalho em quadros de trabalho) quanto no espaço do Papel. Com isso, qualquer uma dessas vistas é apenas uma exibição de um modelo – alterar a geometria de um objeto implica alterar todos os viewports nos quais esse objeto é exibido, incluindo fornecer um link dinâmico bidirecional entre o modelo e o desenho.
A principal inovação é a capacidade de gerenciar subconjuntos de objetos que são exibidos em uma determinada vista. Ao criar uma vista, você pode formar um conjunto de objetos e, assim, criar uma "lista branca" que será atribuída a essa vista. Além disso, através da interface do software, você também pode realizar a lógica de exibição reversa com base na "lista negra".
Novas opções de API para trabalho com visualizações permitem criar diferentes estilos de vista para exibição variável de objetos em aplicações verticais. A estilização de visualizações possibilita que qualquer tipo de objeto atribua um método de exibição separado, dependendo do contexto da vista (planta, corte, seção, diagrama, etc.). Com a ajuda de estilos, você também pode substituir as propriedades básicas – cor, tipo e espessura da linha, tipo e cor do hachurado, definir a textura, etc. O uso de estilos de visualização predefinidos permite que os desenvolvedores de aplicações verticais alcancem um alto grau de automação na criação de documentação de trabalho, em conformidade com todos os requisitos normativos.
Na verdade, as novas visualizações de geração são implementadas no nanoCAD 23.
Como as vistas nomeadas comuns, elas podem ser salvas sob um nome separado através da opção de comando VIEW, mas um widget especial do espaço do modelo foi desenvolvido para troca rápida:
Além disso, as vistas podem ser atribuídas a viewports tanto no espaço do Modelo (dividindo a janela de trabalho em quadros de trabalho) quanto no espaço do Papel. Com isso, qualquer uma dessas vistas é apenas uma exibição de um modelo – alterar a geometria de um objeto implica alterar todos os viewports nos quais esse objeto é exibido, incluindo fornecer um link dinâmico bidirecional entre o modelo e o desenho.
Ao abrir arquivos, foi adicionada uma auditoria de integridade dos dados da viewport. Quando uma violação de integridade de dados é detectada, uma caixa de diálogo é exibida solicitando que você corrija automaticamente os erros:
A auditoria é realizada:
A auditoria é realizada:
- se o documento contiver muitos objetos "pendentes" que deveriam estar no bloco do espaço do papel, mas não estão nele. Após a correção, os objetos são adicionados ao bloco.
- se, no layout, um limite de exibição for definido para o viewport geral do layout. Após a correção, o limite de exibição é removido desta viewport.
- se uma polilinha foi selecionada como o limite de exibição para vários viewports. Após a correção, os limites de exibição são removidos de tais viewports, a polilinha permanece.
- auditoria para armazenamento de listas incorretas de viewports no layout. Após a correção, as listas de viewport são relidas do bloco do espaço do papel.
No comando Alinhamento da Viewport (ALIGNSPACE), foi adicionada a capacidade de alinhar qualquer janela aos pontos de alinhamento especificados em uma das janelas disponíveis.
Um novo comando Texto em Arco (ARCTEXT) permite que você crie objetos do tipo Texto em Arco ao longo de um arco selecionado.

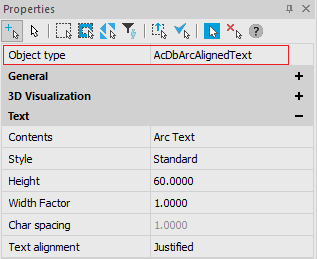

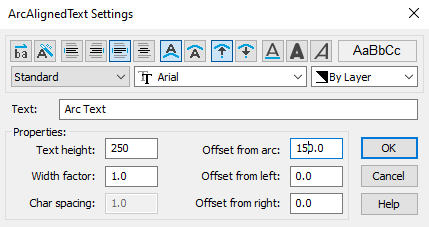

As opções de texto em arco podem ser especificadas e editadas tanto na barra de Propriedades quanto na caixa de diálogo Configurações de Texto Alinhado em Arco.
O texto do arco está associado ao arco ao longo do qual é construído. Ele muda de posição e se estica com a mudança no comprimento e na curvatura do próprio arco.

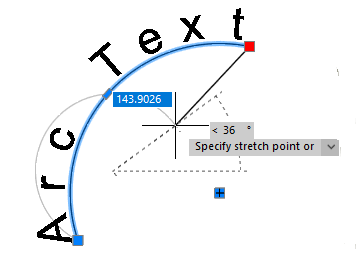

O texto em arco possui suas próprias alças que permitem ajustar o valor de seu deslocamento acima/abaixo do arco e o deslocamento ao longo do arco a partir de sua borda esquerda ou direita.
As opções de texto em arco podem ser especificadas e editadas tanto na barra de Propriedades quanto na caixa de diálogo Configurações de Texto Alinhado em Arco.
O texto do arco está associado ao arco ao longo do qual é construído. Ele muda de posição e se estica com a mudança no comprimento e na curvatura do próprio arco.
O texto em arco possui suas próprias alças que permitem ajustar o valor de seu deslocamento acima/abaixo do arco e o deslocamento ao longo do arco a partir de sua borda esquerda ou direita.

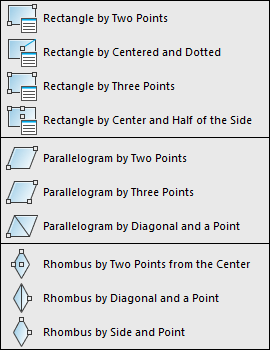

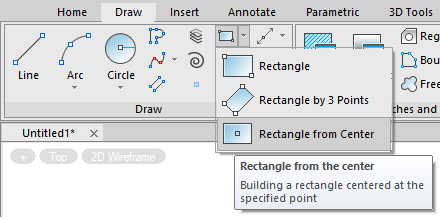

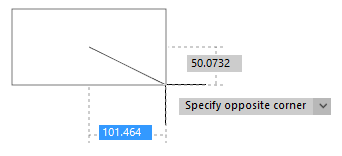

Um novo comando Retângulo a partir do Centro (RECTCENTER) permite criar um retângulo (objeto Polilinha) especificando seu centro e vértice.
Ao criá-lo, você pode especificar o comprimento, a largura, a área, o ângulo de rotação, o tamanho do chanfro ou o valor do arredondamento dos cantos.
Ao criá-lo, você pode especificar o comprimento, a largura, a área, o ângulo de rotação, o tamanho do chanfro ou o valor do arredondamento dos cantos.
No Explorador de Desenhos tornou-se possível visualizar e alterar as propriedades das camadas. Os seguintes ícones são exibidos: camada atual, camada de referência externa, ligado/desligado, descongelado/congelado, cor da camada.
Ao clicar no ícone enquanto mantém pressionada a tecla CTRL, você pode alternar as opções de camada, como ligar/desligar, descongelar/congelar. Clicar duas vezes em uma camada a torna atual.
Ao clicar no ícone enquanto mantém pressionada a tecla CTRL, você pode alternar as opções de camada, como ligar/desligar, descongelar/congelar. Clicar duas vezes em uma camada a torna atual.
O comando de edição de texto multilinha MTEXTEDIT, MTEDIT está configurado para reiniciar automaticamente no final da sessão anterior. A conclusão final do trabalho é realizada pressionando a tecla ESC. Você pode alternar para uma chamada de comando único selecionando a opção Modo e, em seguida, Único.
A opção Modo alterna o valor da nova variável de sistema TEXTEDITMODE, que controla a repetição automática do comando MTRED.
A opção Modo alterna o valor da nova variável de sistema TEXTEDITMODE, que controla a repetição automática do comando MTRED.
- 0 – Múltiplo. Habilita a repetição automática do comando MTEXTEDIT.
- 1 – Único. Especifica o comando MTEXTEDIT para editar um único objeto de texto.
O botão de Rastreamento foi adicionado à barra de edição de texto multilinha, permitindo que você ajuste o espaçamento entre caracteres:
Uma nova propriedade de Controlar automaticamente a escala de medição na viewport foi implementada, disponível para dimensões especificadas no layout.
No menu de contexto da dimensão selecionada, você agora pode controlar sua precisão:
No menu de contexto da dimensão selecionada, você agora pode controlar sua precisão:
O comando de copiar propriedades de objeto (MATCHPROP) agora copia o fundo do hachurado.

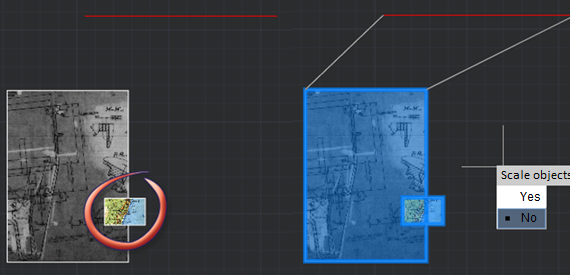

Agora o destaque é removido de uma imagem raster quando está alinhada com o comando ALIGN. Isso torna a especificação de pontos no raster para alinhamento mais conveniente.
Na caixa de diálogo Plotagem em Lote, tornou-se possível importar configurações de página de arquivos de desenho externos (*.dwg), arquivos de modelo de desenho (*.dwt), arquivos de formato de intercâmbio de gráficos (*.dxf), arquivos de padrões CAD (*.dws).
Um conjunto importado dessa forma é exibido como Importado: na lista suspensa Configuração de Página:
Um conjunto importado dessa forma é exibido como Importado: na lista suspensa Configuração de Página:
A classificação alfanumérica por nomes de arquivo e layout no diálogo de Plotagem em Lote foi aprimorada. Agora, mesmo que os nomes de arquivos ou layouts contenham valores numéricos, eles são classificados corretamente em ordem crescente e decrescente. Por exemplo, o Layout10 aparecerá após o Layout9 e antes do Layout11, e não entre o Layout1 e o Layout2 como antes.
Exemplo de ordenação de uma lista por nome de arquivo.
Neste caso, os nomes dos layouts são exibidos não em ordem crescente ou decrescente, mas na ordem em que estão organizados em seus arquivos.
Exemplo de ordenação de uma lista por nome de layout.
Neste caso, os nomes dos arquivos também estão organizados em ordem crescente-decrescente.
Exemplo de ordenação de uma lista por nome de arquivo.
Neste caso, os nomes dos layouts são exibidos não em ordem crescente ou decrescente, mas na ordem em que estão organizados em seus arquivos.
Exemplo de ordenação de uma lista por nome de layout.
Neste caso, os nomes dos arquivos também estão organizados em ordem crescente-decrescente.
Agora há a possibilidade de desativar as informações de camada ao imprimir em PDF. A opção Incluir Informações de Camada foi adicionada ao diálogo Configuração do Plotador de PDF Interno. Desativá-lo pode otimizar ainda mais o trabalho com arquivos PDF.

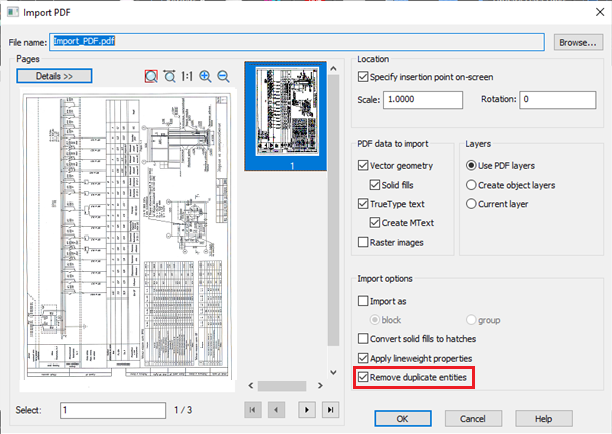

In the Import PDF (PDFIMPORT) dialog, the Remove duplicate objects option has been added, its disabling can speed up file import.
Um novo comando MCLIPBYSELECTION cria um prisma delimitador levando em consideração a seleção anterior.
O comando constrói um prisma delimitador ao redor dos objetos selecionados de acordo com o tamanho de seu retângulo geral comum.
O comando constrói um prisma delimitador ao redor dos objetos selecionados de acordo com o tamanho de seu retângulo geral comum.

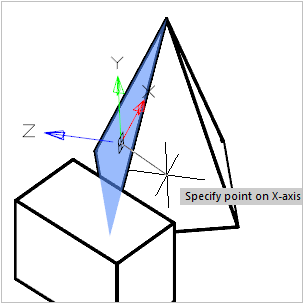

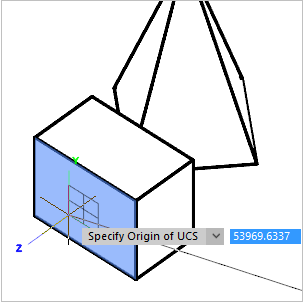

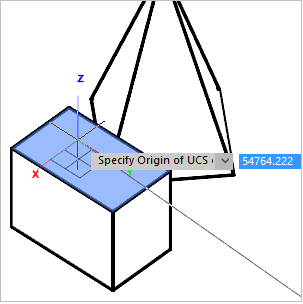

Com a nova opção Face, o comando UCS permite que você visualize e alinhe o UCS a qualquer face de um objeto 3D. Neste caso, o modo UCS Dinâmico (F6) deve ser ativado. O novo UCS é exibido quando você passa o cursor sobre uma face.
No processo de alinhamento e mudança do sistema de coordenadas com o comando UCS, há um ícone de pré-visualização do UCS próximo ao cursor que permite avaliar visualmente a direção alterada dos eixos do sistema de coordenadas.
No processo de alinhamento e mudança do sistema de coordenadas com o comando UCS, há um ícone de pré-visualização do UCS próximo ao cursor que permite avaliar visualmente a direção alterada dos eixos do sistema de coordenadas.
Nas versões anteriores do nanoCAD, o modo UCS dinâmico permitia especificar o plano UCS na tela apenas uma vez durante o trabalho do comando de desenho/edição (ao solicitar o primeiro vértice). Outras consultas e desenhos foram realizados no mesmo UCS, até a conclusão do comando.

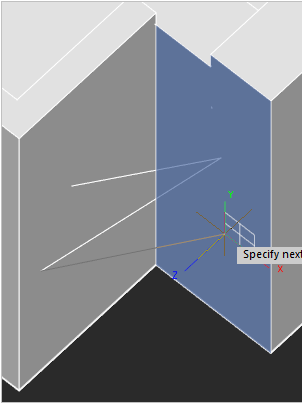

Agora, um novo plano UCS pode ser especificado durante qualquer próxima solicitação de coordenadas. Para fazer isso, no processo de especificação do vértice, você precisa manter pressionada a combinação de teclas CTRL+~.
Para fazer o modo de configuração dinâmica do UCS funcionar automaticamente com cada solicitação de coordenadas sem manter as teclas pressionadas, você deve atribuir o valor 1 à variável UCSDETECTMODE (padrão = 0).
Agora, um novo plano UCS pode ser especificado durante qualquer próxima solicitação de coordenadas. Para fazer isso, no processo de especificação do vértice, você precisa manter pressionada a combinação de teclas CTRL+~.
Para fazer o modo de configuração dinâmica do UCS funcionar automaticamente com cada solicitação de coordenadas sem manter as teclas pressionadas, você deve atribuir o valor 1 à variável UCSDETECTMODE (padrão = 0).
As configurações para girar o modelo com a roda do mouse no diálogo Opções foram redesenhadas e se tornaram mais compreensíveis. Você pode desativar ou atribuir a rotação da roda do mouse (com ou sem SHIFT) e definir a velocidade de rotação do modelo.
A velocidade de rotação varia de 25% a 400% do valor nominal. O valor padrão é 300%:
A caixa de seleção Girar o modelo com a roda do mouse permite desativar a rotação do modelo com a roda do mouse. Se ativado, clicar na roda do mouse (com ou sem SHIFT) será usado para girar o modelo com o comando Órbita iniciado em modo transparente. Se a configuração estiver desativada, pressionar a roda do mouse não girará o modelo. Apenas a panorâmica será realizada.
A seção Modelo de Rotação permite que você selecione uma das maneiras usuais para o usuário controlar a órbita: clicando na roda do mouse ou pressionando a roda do mouse enquanto mantém pressionada a tecla SHIFT. A rotação será realizada apenas quando a caixa Girar o modelo com a roda do mouse estiver marcada.
A velocidade de rotação varia de 25% a 400% do valor nominal. O valor padrão é 300%:
A caixa de seleção Girar o modelo com a roda do mouse permite desativar a rotação do modelo com a roda do mouse. Se ativado, clicar na roda do mouse (com ou sem SHIFT) será usado para girar o modelo com o comando Órbita iniciado em modo transparente. Se a configuração estiver desativada, pressionar a roda do mouse não girará o modelo. Apenas a panorâmica será realizada.
A seção Modelo de Rotação permite que você selecione uma das maneiras usuais para o usuário controlar a órbita: clicando na roda do mouse ou pressionando a roda do mouse enquanto mantém pressionada a tecla SHIFT. A rotação será realizada apenas quando a caixa Girar o modelo com a roda do mouse estiver marcada.
Agora é possível importar arquivos IFC grandes (1 GB ou mais). Além disso, ao importar um arquivo IFC, os objetos arquitetônicos IFC agora são automaticamente classificados por camadas.

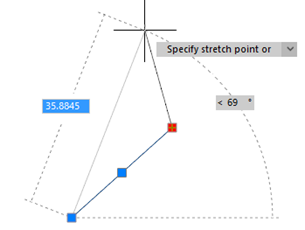

No comando Alongamento (LENGTHEN) no modo Dinâmico , as polilinhas são estendidas/encurtadas em uma ou ambas as direções não apenas para os segmentos extremos, mas para toda a polilinha. O modo Dinâmico agora também está disponível para polilinhas com suavização quadrática e cúbica.

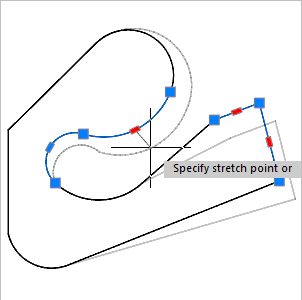

O objeto Polilinha agora tem a possibilidade de selecionar segmentos individuais enquanto mantém pressionada a tecla CTRL (ou SHIFT+CTRL, dependendo do modo de seleção).
Os segmentos selecionados possuem alças funcionais que podem ser usadas para editá-los.
Os segmentos selecionados podem ser movidos, girados e escalonados com os comandos de edição padrão Mover (MOVE), Girar (ROTATE) e Escalonar (SCALE).
Você pode excluir esses segmentos, incluindo os internos, com a formação dos objetos de polilinha restantes.
Os segmentos selecionados possuem alças funcionais que podem ser usadas para editá-los.
Os segmentos selecionados podem ser movidos, girados e escalonados com os comandos de edição padrão Mover (MOVE), Girar (ROTATE) e Escalonar (SCALE).
Você pode excluir esses segmentos, incluindo os internos, com a formação dos objetos de polilinha restantes.

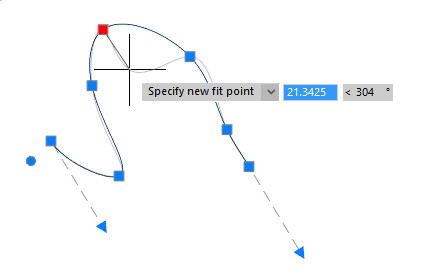

O trabalho de encaixe 3D para spline do tipo Nó e Vértice.

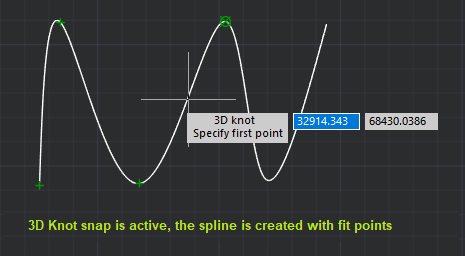

O encaixe de Nó 3D encontra pontos de ajuste em uma spline criada por pontos de ajuste.

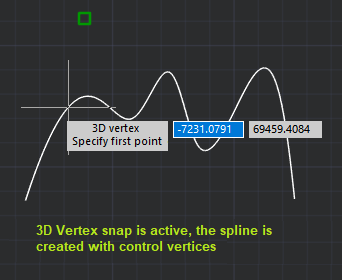

A captura de vértice 3D encontra vértices de controle em uma spline criada a partir de vértices de controle.
O encaixe de Nó 3D encontra pontos de ajuste em uma spline criada por pontos de ajuste.
A captura de vértice 3D encontra vértices de controle em uma spline criada a partir de vértices de controle.
O novo comando QNEW é projetado para criar um documento a partir da linha de comando sem precisar mudar para o modo não-dialogado (FILEDIA=0).
Uma variante não interativa do comando para extrair dados (texto) de atributos para um arquivo -ATTEXT foi implementada para uso em scripts.
O comando Copiar Propriedades do Objeto (MATCHPROP) agora tem a possibilidade de copiar substituições de propriedades de camada no viewport.
Um botão para o comando Selecionar Grupo (PGROUP) foi adicionado à interface. O botão está localizado na seção Grupo da guia Início da interface de faixa de opções e na barra Grupo da interface clássica.
- 0 – Nenhuma seleção de grupo, o objeto incluído no grupo é selecionado;
- 1 – Quando você seleciona um objeto em um grupo, todos os objetos do grupo são selecionados.
O botão de modo de exibição do diálogo de seleção foi movido para a barra de status.
O diálogo de seleção é aberto quando você clica em objetos que estão muito próximos uns dos outros (ou diretamente sobrepostos) para especificar qual deles deve ser selecionado.
O diálogo de seleção é aberto quando você clica em objetos que estão muito próximos uns dos outros (ou diretamente sobrepostos) para especificar qual deles deve ser selecionado.
Para desenvolvedores de aplicativos verticais, foi implementado um mecanismo para alternar o conteúdo da aba da faixa de opções sem usar variáveis de sistema, semelhante ao mecanismo para alternar o conteúdo da aba Ferramentas 3D usando os botões do modo de modelagem. Você pode descrever tal alternância e o conteúdo de cada opção de aba usando comandos especiais. No arquivo CFG, você deve usar os comandos de troca de conteúdo da guia de faixa de opções. A conexão entre o conteúdo e o comutador é configurada pelo valor ribbon_condition no arquivo XML de descrição da guia de faixa de opções, que é definido no arquivo CFG pelo comando set_ribbon_condition pelo valor da palavra-chave especificado nele.
Exemplo de XML: Exemplo de CFG:
Exemplo de XML: Exemplo de CFG:
Exemplo de CFG:
\configman\commands\Command-1] | weight=i1 | cmdtype=i1 | RealCommandName=sset_ribbon_condition | BitmapDll=snewbtns.dll | StatusText=s | TooltipText=s | LocalName=s | intername=s1 | keyword=sК1 | DispName=sFirst variant

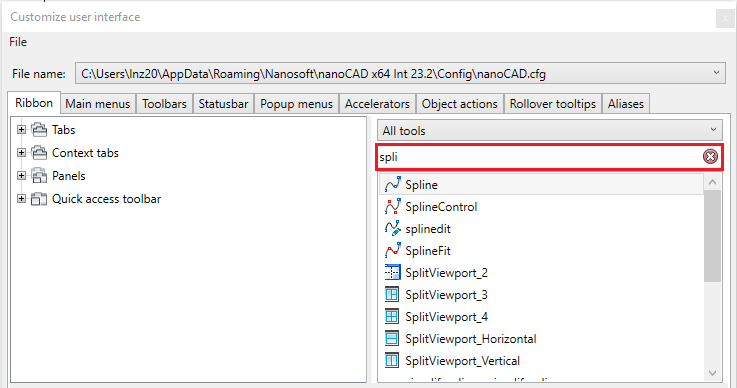

A busca por ferramentas na caixa de diálogo Personalizar Interface do Usuário (INTERFACE) foi aprimorada. Os comandos agora são propostos enquanto você digita na barra de pesquisa, de forma semelhante a como a seleção de comandos funciona na linha de comando.

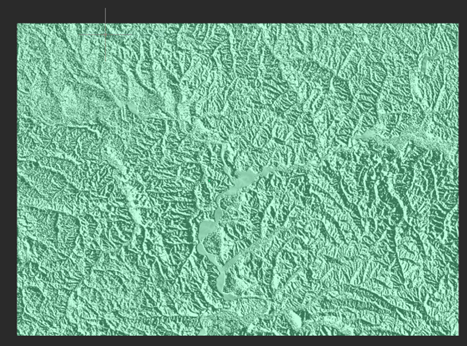

A inserção de Subjacência de Mapa (MAPVIEW) foi aprimorada. Agora é possível inserir subjacências cartográficas raster Por pontos de controle. Quando esta opção é selecionada, uma caixa de diálogo é aberta que permite especificar os pontos correspondentes no desenho e no raster.
A inserção simultânea de múltiplos arquivos DWG como referências externas foi implementada.
Após executar
o comando Referência DWG, selecione vários arquivos DWG na caixa de diálogo que se abre mantendo pressionadas as teclas CTRL e SHIFT.
No diálogo Referência Interna, configure os parâmetros de inserção e clique em OK.
Os arquivos selecionados serão inseridos como referências externas com os parâmetros especificados.
Após executar
o comando Referência DWG, selecione vários arquivos DWG na caixa de diálogo que se abre mantendo pressionadas as teclas CTRL e SHIFT.
No diálogo Referência Interna, configure os parâmetros de inserção e clique em OK.
Os arquivos selecionados serão inseridos como referências externas com os parâmetros especificados.
As referências externas selecionadas na caixa de diálogo Referências Externas agora são automaticamente selecionadas e destacadas no desenho. Por outro lado, ao selecionar objetos de referência externa em um desenho, seus nomes serão automaticamente selecionados na caixa de diálogo Referências Externas. Seleção única e múltipla suportada (usando CTRL e SHIFT):
A nova variável de sistema ERHIGHLIGHT é responsável por destacar objetos em um desenho que são selecionados no Gerenciador de Referências Externas. Se o valor for 0, apenas os nomes das referências na janela do gerenciador são destacados; se o valor for 1, os objetos correspondentes no desenho são destacados.
A nova variável de sistema ERHIGHLIGHT é responsável por destacar objetos em um desenho que são selecionados no Gerenciador de Referências Externas. Se o valor for 0, apenas os nomes das referências na janela do gerenciador são destacados; se o valor for 1, os objetos correspondentes no desenho são destacados.
Na caixa de diálogo Referências Externas, os comandos Recarregar Todas as Referências e Selecionar tudo foram adicionados no menu de contexto:

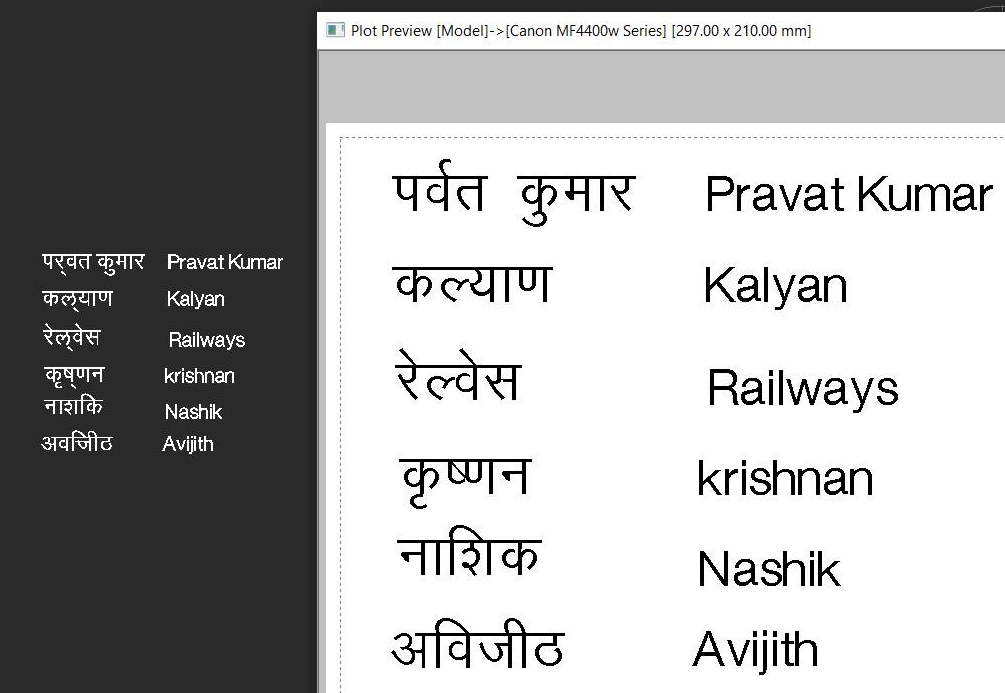

O erro que fazia com que alguns caracteres do alfabeto indiano fossem deslocados no projeto foi corrigido.
O erro que fazia com que as letras árabes “se quebrassem” no desenho e no editor foi corrigido. Agora os caracteres permanecem unidos, e o texto é legível.
O erro que fazia com que as letras árabes “se quebrassem” no desenho e no editor foi corrigido. Agora os caracteres permanecem unidos, e o texto é legível.
Agora, ao editar um atributo multilinha (EATTEDIT), a exibição dos objetos de bloco restantes persiste (tanto para o valor da variável ATTIPE=0 quanto para ATTIPE=1).
O erro que fazia com que ocultar o fundo do texto multilinha no espaço do modelo não funcionasse em um arquivo de usuário foi corrigido.
O comando Localizar e Substituir (FIND) foi aprimorado. Agora ela não apenas encontra, mas também substitui texto nas linhas de chamada múltipla.
O erro que fazia com que ocultar o fundo do texto multilinha no espaço do modelo não funcionasse em um arquivo de usuário foi corrigido.
O comando Localizar e Substituir (FIND) foi aprimorado. Agora ela não apenas encontra, mas também substitui texto nas linhas de chamada múltipla.
O erro que fazia com que a impressora PDF integrada não imprimisse uma janela de desenho quando ela tinha líderes posicionais cujo texto cruzava os limites da janela foi corrigido. O erro devido ao qual um arquivo PDF obtido após imprimir um arquivo DWG de usuário com um grande número de entidades pelo plotador interno de PDF era desenhado lentamente no visualizador de PDF foi corrigido. O erro que, em um caso específico, levou à duplicação múltipla de objetos no desenho ao importar um arquivo PDF do usuário foi corrigido. O erro e a lentidão do programa causados pela inserção de múltiplos arquivos PDF como subjacente em um arquivo DWG do usuário foram corrigidos.
O erro que, em um caso específico, causava o deslocamento das linhas de chamada múltipla no arquivo do usuário após a edição foi corrigido. O erro que fazia com que parte de uma grande imagem raster não fosse exibida no desenho foi corrigido. O erro que fazia com que as dimensões aplicadas mudassem ao entrar na área de visualização de um arquivo DWG do usuário foi corrigido. Os defeitos que, em um caso específico, levaram a erros na exibição de objetos, dimensões e perda de associatividade das dimensões no arquivo do usuário foram corrigidos.
O erro no comportamento do objeto snap Quadrante para um círculo e um arco foi corrigido. Agora, se um círculo ou um arco for desenhado em um UCS rotacionado em relação ao WCS, o snap de Quadrante só funcionará se eles estiverem nesse UCS Ao mesmo tempo, para uma elipse, o snap funcionará tanto no UCS quanto no WCS.
O erro que causava a captura indesejada de pontos de encaixe da face inferior ao desenhar objetos na face superior de um sólido 3D usando snaps 2D foi corrigido.
O erro que causava a captura indesejada de pontos de encaixe da face inferior ao desenhar objetos na face superior de um sólido 3D usando snaps 2D foi corrigido.
O ponto de referência do canto ao desenhar um arco no modo Centro, início, canto. Agora a contagem regressiva é a partir do ponto de especificação do início do arco.
A mudança dos modos de edição do objeto Região usando o controle redondo agora acontece apenas para um objeto específico, mesmo que haja vários objetos na seleção.
O erro que, em um caso específico, levou à impossibilidade de selecionar objetos em um arquivo de usuário usando uma mira, quadro ou caixa de corte foi corrigido.
O erro que causava a mudança da escala de medição ao alternar de um papel para um modelo em um arquivo de usuário foi corrigido.
A mudança dos modos de edição do objeto Região usando o controle redondo agora acontece apenas para um objeto específico, mesmo que haja vários objetos na seleção.
O erro que, em um caso específico, levou à impossibilidade de selecionar objetos em um arquivo de usuário usando uma mira, quadro ou caixa de corte foi corrigido.
O erro que causava a mudança da escala de medição ao alternar de um papel para um modelo em um arquivo de usuário foi corrigido.
Foi corrigida falha que, em um caso específico, levou ao erro A operação não foi concluída e o arquivo não foi criado. ACIS vazio não permitido:(63) ao tentar salvar um arquivo STEP do usuário.
O erro devido ao qual os arquivos restaurados na versão 20.1 pararam de abrir em outro programa CAD foi corrigido. Arquivos sobresalvos nas versões 23, 21.0 e 22.0 agora abrem em outro programa CAD sem recuperação.
O erro que causava um deslocamento de aterrissagem das linhas de chamada múltipla em um arquivo de usuário com UCS, criado em outro programa CAD, foi corrigido.
O erro do comando FILLET que tornava impossível definir o modo de corte para raio zero foi corrigido.
A largura padrão das colunas Nome e Status no Gerenciador de Referências Externas foi aumentada.
O erro devido ao qual os arquivos restaurados na versão 20.1 pararam de abrir em outro programa CAD foi corrigido. Arquivos sobresalvos nas versões 23, 21.0 e 22.0 agora abrem em outro programa CAD sem recuperação.
O erro que causava um deslocamento de aterrissagem das linhas de chamada múltipla em um arquivo de usuário com UCS, criado em outro programa CAD, foi corrigido.
O erro do comando FILLET que tornava impossível definir o modo de corte para raio zero foi corrigido.
A largura padrão das colunas Nome e Status no Gerenciador de Referências Externas foi aumentada.
Uma finalização anormal do programa ao alternar layouts, se uma folha não atual foi previamente excluída programaticamente, foi corrigida.
O trabalho incorreto com as seguintes impressoras foi corrigido:
O erro onde, entre chamadas para o comando Plotar, as configurações do driver que não dependiam das opções definidas na caixa de diálogo Plotar não eram salvas para nenhum plotter externo foi corrigido. As configurações do driver que não dependem das opções definidas na caixa de diálogo Plotar são configurações específicas do driver. Por exemplo, tipo de papel (comum, fotográfico, filme), bandeja de papel, modo de economia de toner, etc.

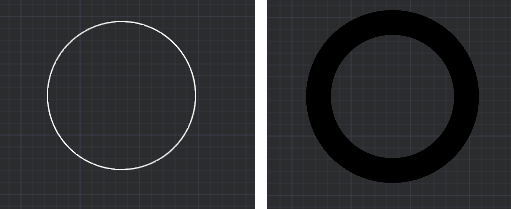

A aparência de linhas em negrito no espaço do modelo após atribuir um estilo de plotagem e marcar a caixa Exibir estilos de plotagem no diálogo de Plotagem foi corrigida:
Correção de erro: A caixa de diálogo de configuração do driver HP DesignJet aparecia atrás da janela do nanoCAD e, portanto, não era visível para o usuário.
A situação, quando com os indicadores de progresso em execução Verificar Papéis da Impressora e Verificar Papéis Definidos pela Aplicação, era possível desmarcar/marcar caixas no diálogo Plotar, chamar diálogos (por exemplo, para criar conjunto de opções de layout, configurações) foi corrigida.
O comando Inserir Layout a partir do Modelo (LAYOUTFROMTEMPLATE) foi corrigido. Os layouts não foram criados se havia objetos proxy no modelo.
O trabalho do comando de plotagem não-dialogada (-PLOT) foi corrigido:
No diálogo Propriedades do Plotter, o botão aplicar ao layout foi substituído pelo botão OK, o que reflete melhor a essência da ação e elimina a confusão com o botão aplicar ao layout no diálogo principal de Plotagem. A caixa de diálogo Propriedades do Plotter é aberta a partir da caixa de diálogo Plotar após abrir as configurações de plotter externo com sua posterior conclusão por OK.
incorreta dos tamanhos de formato de papel na janela de visualização de impressão para formatos pequenos foi corrigida
.
O trabalho incorreto com as seguintes impressoras foi corrigido:
- HP Designjet T770
- Koniсa minolta bizhub C224e
- HP Designjet T1100
O erro onde, entre chamadas para o comando Plotar, as configurações do driver que não dependiam das opções definidas na caixa de diálogo Plotar não eram salvas para nenhum plotter externo foi corrigido. As configurações do driver que não dependem das opções definidas na caixa de diálogo Plotar são configurações específicas do driver. Por exemplo, tipo de papel (comum, fotográfico, filme), bandeja de papel, modo de economia de toner, etc.
A aparência de linhas em negrito no espaço do modelo após atribuir um estilo de plotagem e marcar a caixa Exibir estilos de plotagem no diálogo de Plotagem foi corrigida:
- Desenhe algumas linhas no modelo e abra um arquivo existente;
- Abra o diálogo de Plotagem e defina qualquer tabela de estilo de Plotagem.
- Marque a caixa Exibir estilos de plotagem;
- Clique em Aplicar para layout e feche o diálogo do gráfico;
- Mude para qualquer layout, volte para o modelo.
Correção de erro: A caixa de diálogo de configuração do driver HP DesignJet aparecia atrás da janela do nanoCAD e, portanto, não era visível para o usuário.
A situação, quando com os indicadores de progresso em execução Verificar Papéis da Impressora e Verificar Papéis Definidos pela Aplicação, era possível desmarcar/marcar caixas no diálogo Plotar, chamar diálogos (por exemplo, para criar conjunto de opções de layout, configurações) foi corrigida.
O comando Inserir Layout a partir do Modelo (LAYOUTFROMTEMPLATE) foi corrigido. Os layouts não foram criados se havia objetos proxy no modelo.
O trabalho do comando de plotagem não-dialogada (-PLOT) foi corrigido:
- As configurações de plotagem não foram salvas ao responder Sim ao aviso: Salvar alterações na configuração da página? Ou definir a qualidade do gráfico de sombra?
- The prompt Plot layout objects first? was processed incorrectly when printing a layout. In case of Yes answer, the Layout objects last option was set, though it should have been removed. In repeated printing, No reply was proposed by default instead of Yes.
- The No value for the Display Plot Styles option did not work.
No diálogo Propriedades do Plotter, o botão aplicar ao layout foi substituído pelo botão OK, o que reflete melhor a essência da ação e elimina a confusão com o botão aplicar ao layout no diálogo principal de Plotagem. A caixa de diálogo Propriedades do Plotter é aberta a partir da caixa de diálogo Plotar após abrir as configurações de plotter externo com sua posterior conclusão por OK.
incorreta dos tamanhos de formato de papel na janela de visualização de impressão para formatos pequenos foi corrigida
.
A importação de rostos e objetos para um arquivo específico foi corrigida. A importação de um arquivo IFC4 específico, que perdeu alguns objetos: paredes com aberturas de janelas, foi corrigida.
O comando de camada de isolamento (LAYISO) agora salva suas configurações entre as sessões de trabalho.
O trabalho do comando Camada de Correspondência
(LAYMCH) foi restaurado.
O efeito do Aplicar filtro de camada à barra de ferramentas de camada do diálogo Camadas no filtro de camada padrão Todas as camadas não-Xref foi restaurado.
A seleção de um valor de opção por símbolo na barra de Propriedades e na Faixa de Opções foi restaurada.
Exemplo
:
O trabalho do comando Camada de Correspondência
(LAYMCH) foi restaurado.O efeito do Aplicar filtro de camada à barra de ferramentas de camada do diálogo Camadas no filtro de camada padrão Todas as camadas não-Xref foi restaurado.
A seleção de um valor de opção por símbolo na barra de Propriedades e na Faixa de Opções foi restaurada.
Exemplo
:
- Crie várias camadas. Por exemplo: Blocos, Janelas e Portas;
- Na barra de Propriedades ou na Faixa de Opções, abra a lista suspensa de camadas e pressione a letra d no teclado;
- nanoCAD destacará a camada Portas .
A number of errors when importing point clouds (NPC_IMPORT) from the RCP format, including those that caused the program to hang and crash when the file size is more than 2 GB have been fixed. Also RCS file checks have been added and the path generation function has been fixed.
The bug that in a particular case caused the program to stop working when trying to select a DWG table in a user file has been fixed.
The bug that in a particular case caused the program to stop working when trying to import a custom IFC file has been fixed.
The program crash when importing a custom PDF, or after pasting it as a background has been fixed.
Um bug de associatividade de objeto que levou a uma mensagem de erro ao alterar objetos de dimensão em um arquivo específico. Foi corrigido um erro nos módulos de Construção e Mecânica ao abrir arquivos. O problema estava no processamento de objetos proxy. Um erro ao abrir um arquivo (problemas com a tesselação de faces poligonais) foi corrigido. Um erro ao abrir um arquivo (problemas dentro de objetos sólidos) foi corrigido. Um erro ao abrir (problemas com 3D) foi corrigido.
The bug in the QSELECT dialog due to which multiline texts were erroneously taken into account in the text column has been fixed.
The bug due to which the settings of layer properties of design objects for new documents “flew off” has been fixed.
The bug due to which when switching from a layout to a model, the measurement scale of dimensions changes has been fixed.
The bug where nanoCAD installed under an administrator account would not run on other accounts has been fixed
The mechanism for updating XBim libraries when updating nanoCAD has been corrected.
The bug when, while creating startup configurations for loadable vertical applications, the encoding of Cyrillic paths in the #include lines was lost in the configuration master file, has been fixed.
Also the bug where the correct include link from the configuration file was not loaded if its encoding was saved in UTF8 format has been fixed.
A crash when calculating and displaying the length of some splines with a huge number of vertices, programmatically generated by the vertical application has been fixed. Also, a crash when trying to get the “Middle” anchor point for such splines and their “disappearance” when simplifying has been fixed. As a result of corrections, the mechanism for calculating the length of the spline has been redesigned.
The case when, after creating layouts according to a template on user files, and using the Audit (AUDIT) command, layouts disappeared in the document, and nanoCAD ended its work, has been fixed.
The bug due to which the viewport was not deleted in the model space of a custom file has been fixed.
The bug where the Convert to 2D (FLATTEN) command destroyed such SPDS proxy objects as Wall and Section, has been fixed
The bug due to which, while creating a polyline offset the width of its segments and the global width were not copied, has been fixed.
The bug due to which the LIST command for displaying data about the properties of selected objects incorrectly calculated the object area in some units (in particular, feet and inches) has been fixed.
The bug where the internal plotter settings dialog did not take into account the paper format previously selected in the plot settings dialog (opening with ISO A6 format displayed) has been fixed.
An erroneous behavior of the Open file location command of the context menu of the document tab, which resulted in opening the folder of the last opened file, has been fixed.
The bug due to which, in the dialogs for inserting xrefs and inserting blocks, objects on the preview were displayed without taking UCS into account.
It is forbidden to insert an external reference whose name matches the name of the file into which it is inserted. The following prompt appears on the command line: "Error: Possible circular reference to current drawing."
The error of inserting a nanoCAD drawing as an OLE object into other software products (for example, in Word or Excel) if the nanoCAD window was in a minimized state has been fixed.
Special paste of an object from nanoCAD into a third-party application as a Windows metafile (EMF) has been fixed:
The error in constructing a radius dimension when creating a connection, when only an arrow was displayed without a dimension line.
The delay in changing the font and style in the drop-down list of the multiline text editor after the undo operation (UNDO) has been fixed:
The multiline text bug due to which, in a particular case, the TTF font was not changed has been fixed.
The bug where pressing Enter at the end of the last line of a multiline text while editing it caused the MTEDIT command to exit instead of creating another line.
The bug in the single line text creation command has been fixed. When trying to change the location of the next text object by clicking in the drawing field, the command crashed.
The error in the display order of raster images after aligning the underlying raster with the ALIGN command has been fixed. After applying the command to a raster image, it was displayed above other images, until the viewport was updated (REGEN).
A defect in changing the UCS in a user file has been fixed.
The non-working button and the menu item of the command to insert the material were blocked in the table editor and the notebook of nanoCAD, since it is possible to insert a material only with the active Construction and Mechanica modules.
Now, when selecting objects, the state of the PICKFIRST variable is taken into account. The description of the variable in the System Variables Monitor has also been edited.
When inserting a nanoCAD drawing file into another program (for example, Word) as an OLE-object, the error message “Unable to create an object. Make sure this application is registered in the system” appeared. This happened when nanoCAD was minimized. This error has been fixed.
Two bugs have been fixed, which appeared after the document window was made floating:
Syntax errors in the configuration (CFG) files leading to errors have been fixed.
The interface customization dialog (Customize User Interface (INTERFACE command)) became more resistant to syntax errors in configuration files. For example, the dialog would break if a FlyOutStart=0 was encountered in the CFG file without a preceding FlyOutStart=1. In particular, the keyboard shortcuts section turned out to be empty.
If an attempt was made to create a new key combination with an empty list of keyboard shortcuts, then the program crashed.
The icons and design of the Welcome window have been optimized to work with 4K monitors. Tooltips to window elements have been added.
The COGOPoint Styles section in the Drawing Explorer bar has been renamed to COGOPoints. The User-Defined Property Classification has been added to the section.
2D polyline snaps were displayed in the wrong place. The error could be stably reproduced on a 2D polyline obtained by creating an ellipse with PELLIPSE = 1.
When opening the Find and Replace dialog box (Ctrl+F), the cursor is immediately placed in the Find what field. No extra click needed to get to this dialog like before.
A lisp file interpretation error has been fixed: setting a custom viewport scale resulted in an error.
In nanoCAD the processing of multiple imposed and inserted circular references. Where, for example, some DWG files can have superimposed links to other DWGs in which they themselves are inserted as a reference.
In previous versions of nanoCAD, it was impossible to create or edit an existing system of cyclic references - once such a reference was deleted, it either could not be reconnected (there was an error Possible circular reference to current drawing), or it was necessary to break the links for each file.
The bug when, while editing an existing text in a DWG table cell (DTABLE command), the text being entered was simultaneously displayed above the previously entered text, has been fixed.
The bug when while editing an existing text in a DWG table cell (DTABLE command) it was impossible to delete this text - after editing the cell, the text was displayed again.
The deletion of the original object when creating a cloud by object has been restored:
The cloud will be created and the rectangle will be deleted.
Now it is prohibited to add an anonymous block insertions to the Tool Palettes Manager bar (which happens in the case of an associative array)
The crash when enabling and disabling a layer with a dot in its name in the Properties bar has been fixed.
A critical API error related to deleting a drawing object from a parallel stream when a box selection command is active has been fixed.
The nanoCAD crash when updating the cache of paper formats when accessed through a script has been fixed.
The bug due to which the settings of layer properties of design objects for new documents “flew off” has been fixed.
The bug due to which when switching from a layout to a model, the measurement scale of dimensions changes has been fixed.
The bug where nanoCAD installed under an administrator account would not run on other accounts has been fixed
The mechanism for updating XBim libraries when updating nanoCAD has been corrected.
The bug when, while creating startup configurations for loadable vertical applications, the encoding of Cyrillic paths in the #include lines was lost in the configuration master file, has been fixed.
Also the bug where the correct include link from the configuration file was not loaded if its encoding was saved in UTF8 format has been fixed.
A crash when calculating and displaying the length of some splines with a huge number of vertices, programmatically generated by the vertical application has been fixed. Also, a crash when trying to get the “Middle” anchor point for such splines and their “disappearance” when simplifying has been fixed. As a result of corrections, the mechanism for calculating the length of the spline has been redesigned.
The case when, after creating layouts according to a template on user files, and using the Audit (AUDIT) command, layouts disappeared in the document, and nanoCAD ended its work, has been fixed.
The bug due to which the viewport was not deleted in the model space of a custom file has been fixed.
The bug where the Convert to 2D (FLATTEN) command destroyed such SPDS proxy objects as Wall and Section, has been fixed
The bug due to which, while creating a polyline offset the width of its segments and the global width were not copied, has been fixed.
The bug due to which the LIST command for displaying data about the properties of selected objects incorrectly calculated the object area in some units (in particular, feet and inches) has been fixed.
The bug where the internal plotter settings dialog did not take into account the paper format previously selected in the plot settings dialog (opening with ISO A6 format displayed) has been fixed.
An erroneous behavior of the Open file location command of the context menu of the document tab, which resulted in opening the folder of the last opened file, has been fixed.
The bug due to which, in the dialogs for inserting xrefs and inserting blocks, objects on the preview were displayed without taking UCS into account.
It is forbidden to insert an external reference whose name matches the name of the file into which it is inserted. The following prompt appears on the command line: "Error: Possible circular reference to current drawing."
The error of inserting a nanoCAD drawing as an OLE object into other software products (for example, in Word or Excel) if the nanoCAD window was in a minimized state has been fixed.
Special paste of an object from nanoCAD into a third-party application as a Windows metafile (EMF) has been fixed:
- Copie o objeto do desenho do nanoCAD para a área de transferência (CTRL+C).
- Cole no Word via Colagem Especial (CTRL+ALT+V) e selecione o tipo Metarquivo do Windows (EMF).
The error in constructing a radius dimension when creating a connection, when only an arrow was displayed without a dimension line.
The delay in changing the font and style in the drop-down list of the multiline text editor after the undo operation (UNDO) has been fixed:
- Ao editar texto em várias linhas, selecione o texto e escolha uma fonte diferente no campo Fonte (por exemplo, Arial) ou defina um estilo diferente no campo Estilo.
- Desfazer a última ação (DESFAZER).
The multiline text bug due to which, in a particular case, the TTF font was not changed has been fixed.
The bug where pressing Enter at the end of the last line of a multiline text while editing it caused the MTEDIT command to exit instead of creating another line.
The bug in the single line text creation command has been fixed. When trying to change the location of the next text object by clicking in the drawing field, the command crashed.
The error in the display order of raster images after aligning the underlying raster with the ALIGN command has been fixed. After applying the command to a raster image, it was displayed above other images, until the viewport was updated (REGEN).
A defect in changing the UCS in a user file has been fixed.
The non-working button and the menu item of the command to insert the material were blocked in the table editor and the notebook of nanoCAD, since it is possible to insert a material only with the active Construction and Mechanica modules.
Now, when selecting objects, the state of the PICKFIRST variable is taken into account. The description of the variable in the System Variables Monitor has also been edited.
When inserting a nanoCAD drawing file into another program (for example, Word) as an OLE-object, the error message “Unable to create an object. Make sure this application is registered in the system” appeared. This happened when nanoCAD was minimized. This error has been fixed.
Two bugs have been fixed, which appeared after the document window was made floating:
- Abra dois documentos.
- Faça um dos documentos flutuar (item Flutuar janela do menu de contexto da guia do documento).
- Crie um novo bloco no documento flutuante.
- Feche o segundo documento.
- Ao chamar os comandos de edição de bloco (BEDIT) ou edição de referência (REFEDIT) em um documento flutuante, as guias desses editores não apareciam na faixa de opções.
- Em um documento com um bloco, execute comandos para editar um bloco ou uma referência externa (BEDIT ou REFEDIT);
- Desencaixe a janela do documento;
- Feche o editor na janela flutuante com o comando apropriado na barra do editor.
- Na janela principal, a aba do editor permanece travada, e é impossível fechá-la.
Syntax errors in the configuration (CFG) files leading to errors have been fixed.
The interface customization dialog (Customize User Interface (INTERFACE command)) became more resistant to syntax errors in configuration files. For example, the dialog would break if a FlyOutStart=0 was encountered in the CFG file without a preceding FlyOutStart=1. In particular, the keyboard shortcuts section turned out to be empty.
If an attempt was made to create a new key combination with an empty list of keyboard shortcuts, then the program crashed.
The icons and design of the Welcome window have been optimized to work with 4K monitors. Tooltips to window elements have been added.
The COGOPoint Styles section in the Drawing Explorer bar has been renamed to COGOPoints. The User-Defined Property Classification has been added to the section.
2D polyline snaps were displayed in the wrong place. The error could be stably reproduced on a 2D polyline obtained by creating an ellipse with PELLIPSE = 1.
When opening the Find and Replace dialog box (Ctrl+F), the cursor is immediately placed in the Find what field. No extra click needed to get to this dialog like before.
A lisp file interpretation error has been fixed: setting a custom viewport scale resulted in an error.
In nanoCAD the processing of multiple imposed and inserted circular references. Where, for example, some DWG files can have superimposed links to other DWGs in which they themselves are inserted as a reference.
In previous versions of nanoCAD, it was impossible to create or edit an existing system of cyclic references - once such a reference was deleted, it either could not be reconnected (there was an error Possible circular reference to current drawing), or it was necessary to break the links for each file.
The bug when, while editing an existing text in a DWG table cell (DTABLE command), the text being entered was simultaneously displayed above the previously entered text, has been fixed.
The bug when while editing an existing text in a DWG table cell (DTABLE command) it was impossible to delete this text - after editing the cell, the text was displayed again.

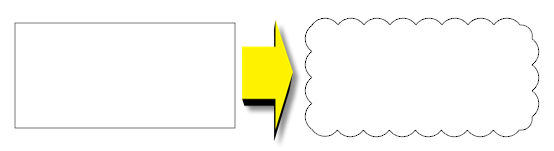

The deletion of the original object when creating a cloud by object has been restored:
- Crie um retângulo.
- Execute o comando Nuvem de revisão (REVCLOUD), selecione a opção de comando Objeto, especifique um retângulo.
The cloud will be created and the rectangle will be deleted.
- Adicione qualquer array associativo à barra do Gerenciador de Paletas de Ferramentas arrastando. Receberá um nome como *U2.
- Ao tentar inserir um array em outro desenho, o programa travou.
Now it is prohibited to add an anonymous block insertions to the Tool Palettes Manager bar (which happens in the case of an associative array)
The crash when enabling and disabling a layer with a dot in its name in the Properties bar has been fixed.
- Crie uma camada em um novo arquivo. O título deve conter um ponto no final. Por exemplo: "Camada1."
- Na barra de Propriedades, desative a visibilidade desta camada, ou congele, ou bloqueie, ou ative/desative a plotagem. Término anormal do programa.
A critical API error related to deleting a drawing object from a parallel stream when a box selection command is active has been fixed.
The nanoCAD crash when updating the cache of paper formats when accessed through a script has been fixed.
Se houver uma conexão com um banco de dados, o comando Importar Dados de Nuvem de um Banco de Dados (DB_TO_NPC) carrega uma nuvem de pontos do banco de dados especificado para o desenho. Se não houver conexão com o banco de dados, você será solicitado a configurá-lo.
Ao exportar uma nuvem de pontos de um banco de dados, é possível exibir uma pré-visualização da nuvem de pontos na caixa de diálogo de importação e configurar os parâmetros de importação.
S
e houver uma conexão com um banco de dados, o comando Exportando Dados da Nuvem para um Banco de Dados (NPC_TO_DB) carrega uma nuvem de pontos do desenho para o banco de dados especificado. Se não houver conexão com o banco de dados, você será solicitado a configurá-lo.
O comando Configuração do Banco de Dados (NPC_DB_CONFIG) conecta-se a bancos de dados com nuvens de
pontos.
Ao exportar uma nuvem de pontos de um banco de dados, é possível exibir uma pré-visualização da nuvem de pontos na caixa de diálogo de importação e configurar os parâmetros de importação.
S
e houver uma conexão com um banco de dados, o comando Exportando Dados da Nuvem para um Banco de Dados (NPC_TO_DB) carrega uma nuvem de pontos do desenho para o banco de dados especificado. Se não houver conexão com o banco de dados, você será solicitado a configurá-lo.
O comando Configuração do Banco de Dados (NPC_DB_CONFIG) conecta-se a bancos de dados com nuvens de
pontos.
Os comandos para gerenciar a exibição de recursos se aplicam a nuvens de pontos nas quais características geométricas foram previamente encontradas: tubulações, elementos de tubulação, planos e elementos de
plano.
plano.
- Ocultar Recurso (NPC_HIDE_FEATURE). O comando oculta a característica especificada na nuvem de pontos (elemento do pipeline, plano). Funciona com nuvens de pontos nas quais características geométricas foram previamente reconhecidas.
- Ocultar Todos os Recursos (NPC_HIDE_ALL_FEATURES). O comando oculta todas as características encontradas na nuvem de pontos (elementos de tubulação, planos). Funciona com nuvens de pontos nas quais características geométricas foram previamente reconhecidas. Pontos onde as características não foram identificadas permanecem visíveis.
- Isolar Recurso (NPC_ISOLATE_FEATURE). O comando isola a característica especificada na nuvem de pontos (elemento do duto, plano). Todos os outros pontos de nuvem estão ocultos. Funciona com nuvens de pontos nas quais características geométricas foram previamente reconhecidas.
- Isolar Todas as funcionalidades (NPC_ISOLATE_ALL_FEATURES). O comando isola todas as características encontradas na nuvem de pontos (elementos de tubulação, planos). Funciona com nuvens de pontos nas quais características geométricas foram previamente reconhecidas. Pontos onde as características não foram identificadas estão ocultos.
- Redefinição de Isolamento de Funcionalidade (NPC_UNISOLATE_ALL_FEATURES). O comando ativa a exibição de todas as características isoladas, assim como os pontos onde as características não foram identificadas.
- Mostrar Todos os Recursos (NPC_SHOW_ALL_FEATURES). O comando exibe todas as funcionalidades, enquanto os pontos onde as funcionalidades não foram identificadas permanecem invisíveis (se estavam previamente ocultos).
O comando Determinando o Raio(_NPC_RADIUS) copia o raio de tubos e cilindros encontrados na nuvem de pontos para a linha de comando.
O comando Determinando o Diâmetro (_NPC_DIAMETER) copia o diâmetro de tubos e cilindros encontrados na nuvem de pontos para a linha
de comando.
O comando Determinando o Diâmetro (_NPC_DIAMETER) copia o diâmetro de tubos e cilindros encontrados na nuvem de pontos para a linha
de comando.
A caixa de diálogo do comando Importar nuvem de pontos (NPC_IMPORT) foi completamente atualizada, novas funcionalidades foram adicionadas.
- A possibilidade de importação simultânea de vários arquivos surgiu;

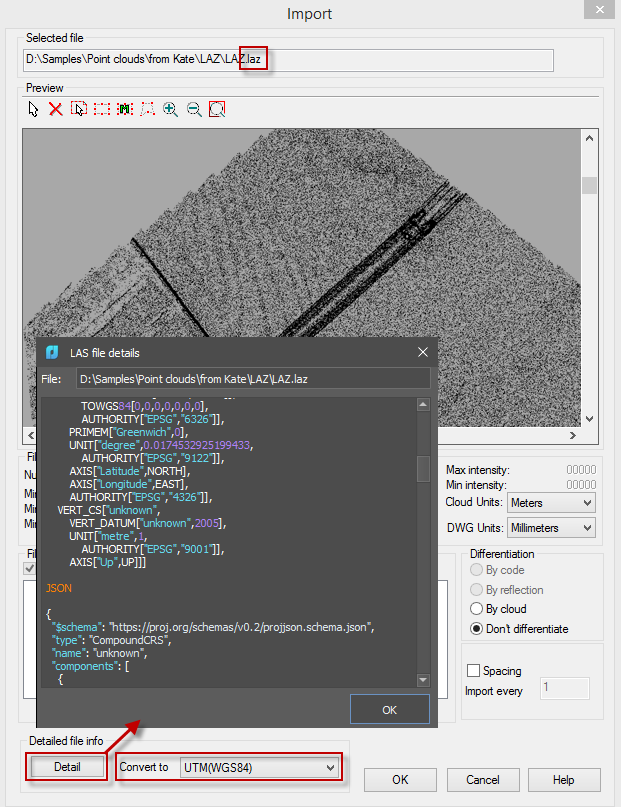

- Visualização de informações sobre o arquivo foi adicionada;

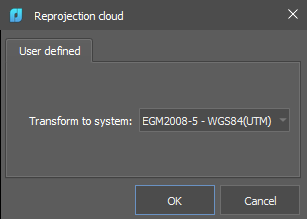

- Agora é possível transformar uma nuvem por códigos EPSG, se a nuvem de pontos tiver um sistema de coordenadas descrito pelo código EPSG;

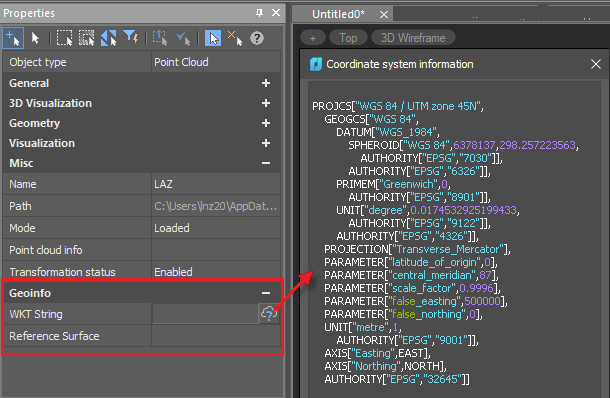

- Uma possibilidade de definir qualquer sistema de coordenadas em nuvem a partir da lista de códigos EPSG, mesmo que inicialmente não estivesse vinculado à nuvem, foi adicionada;
- A janela de visualização da nuvem de pontos adquiriu ferramentas convenientes para navegar na nuvem, incluindo no modo de visualização 3D;
- A função de dividir uma nuvem em blocos, tanto ao longo da malha quanto ao longo da linha de voo, foi implementada. Neste caso, a nuvem não é carregada imediatamente no desenho. Um conjunto de arquivos dwg é criado na pasta com a nuvem de pontos, cada um dos quais contém um bloco – um fragmento da nuvem obtido pela divisão do arquivo original de acordo com os parâmetros especificados. A função é conveniente para automatizar a importação, os fragmentos resultantes podem ser carregados no desenho separadamente, reduzindo significativamente a quantidade de memória utilizada.
Os comandos de recorte de nuvem de pontos são divididos em inversão e não inversão. Agora, ao recortar nuvens de pontos, você não precisa mais selecionar a opção para recortar pontos Dentro ou Fora. Agora há comandos separados para recorte interno e externo.

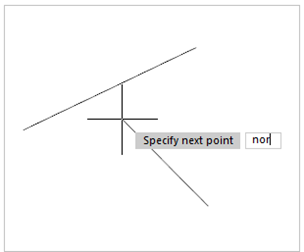

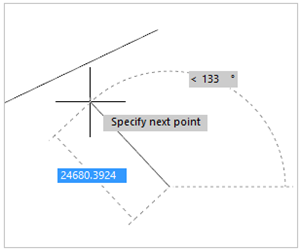

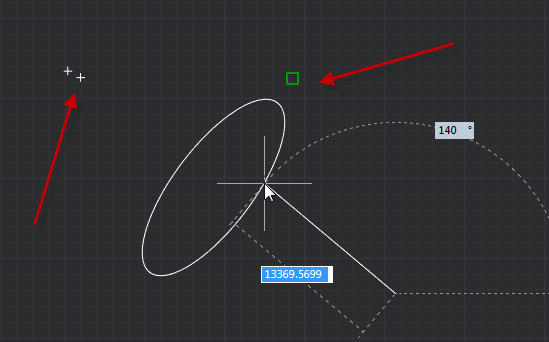

No processo de desenho, tornou-se possível ajustar ao ponto de virada do duto.
versão 22
Agora, uma janela de documento (guia de arquivo de desenho) pode ser destacada da janela da Plataforma nanoCAD, tornando-a uma janela flutuante usando o

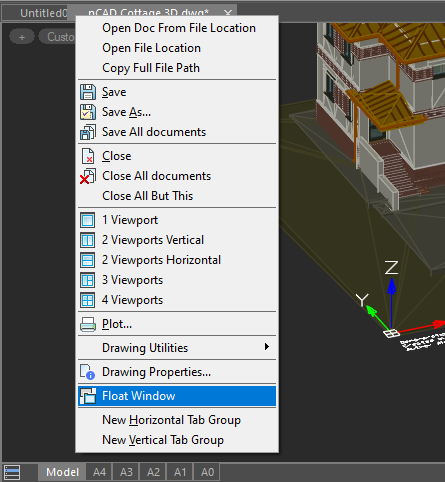

Comando de Janela Flutuante (FLOAT_WINDOW).

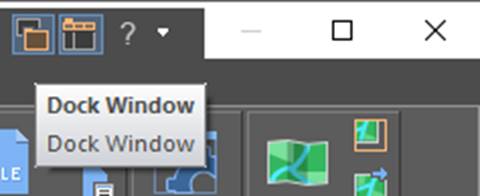

Botão Janela de Acoplamento (DOCK_WINDOW) no lado direito da barra de título da janela.
Comando de Janela Flutuante (FLOAT_WINDOW).
O comando pode ser chamado a partir do menu de contexto da aba do documento ou da linha de comando.
Como resultado, a aba do documento será desencaixada da janela da plataforma como uma janela flutuante.
A janela do documento flutuante está sempre em primeiro plano. Ele não contém uma linha de comando, não pode conter abas de documentos. Você não pode anexar bers funcionais a ele.

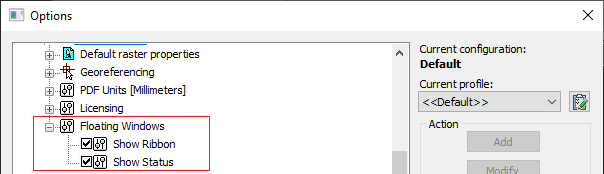

Na caixa de diálogo Opções, você pode especificar: se a janela flutuante deve conter uma faixa de opções, um menu e uma barra de status.
Botão Janela de Acoplamento (DOCK_WINDOW) no lado direito da barra de título da janela.
Snaps 3D para objetos sólidos (objetos do tipo 3D Solid) estão agora disponíveis. A configuração deles é separada dos instantâneos 3D para a geometria de nuvem de pontos reconhecida na caixa de diálogo Configurações de Rascunho e no menu de contexto.

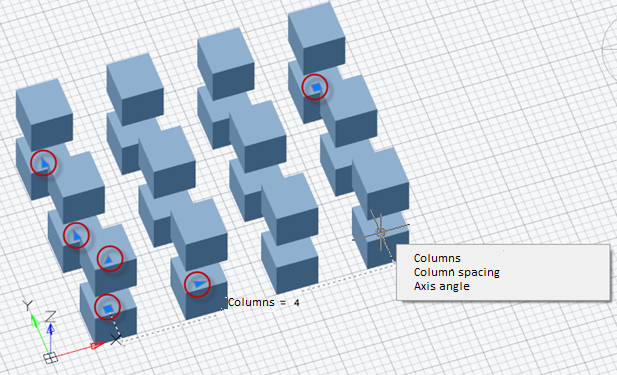

A funcionalidade foi adicionada para criar e editar um novo tipo de arrays associativos (dinâmicos) – Array por Caminho. Anteriormente, tais matrizes eram percebidas como blocos.
O comando Array by Path (ARRAYPATH) permite distribuir uniformemente as cópias do objeto ao longo de um caminho ou parte dele. O caminho pode ser uma linha, polilinha, polilinha 3D, spline, hélice, arco, círculo ou elipse.
A barra de ferramentas Array apareceu na interface clássica.

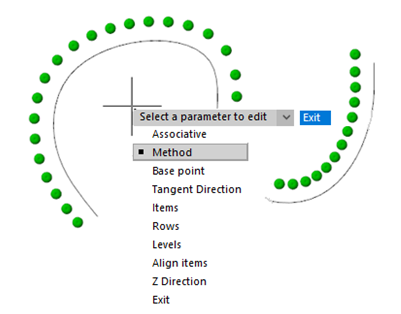

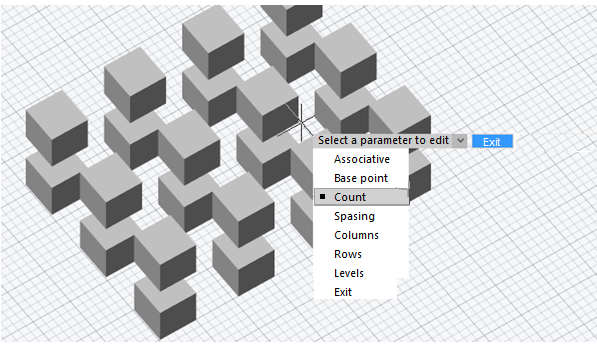

O comando Editar um Array (ARRAYEDIT) permite que você edite a fonte de um array associativo no local. Tornou-se possível modificar arrays associativos existentes editando seus parâmetros específicos e objetos de origem.
O erro que ocorreu ao alterar o ponto de base na construção de um array associativo foi corrigido. Como resultado, os elementos do array foram deslocados em relação ao ponto especificado em vez do ponto base.
O mecanismo para criar e gerenciar um prisma de delimitação de visualização (MCLIP) foi completamente redesenhado e otimizado. O uso do Prism tornou-se fácil e intuitivo.
O prisma pode ser esticado, comprimido e modificado arrastando qualquer aresta e face em qualquer lugar. Neste caso, ele muda sua aparência de acordo com as expectativas do usuário.
Assim, você pode pegar qualquer área da face visível e movê-la ao longo de sua normal (no caso de um prisma retangular) ou em qualquer direção (no caso de uma poligonal). Os modos de desenho ortogonal e de encaixe podem ser usados. Faces ocultas podem ser movidas ao se agarrar uma de suas bordas. O prisma inteiro pode ser arrastado enquanto se mantém pressionada a tecla CTRL.
No momento de criar ou editar um prisma, ele é exibido em todas as janelas de visualização; no entanto, seu efeito se estende apenas à tela em que foi criado ou foi selecionado para edição. Quando o prisma estiver configurado, ele cortará a imagem apenas na janela de visualização para a qual foi criado.
Para criar um novo prisma ou editar um prisma existente, vá para a janela de visualização desejada e execute o comando Bounding Prism.
Ao editar um prisma, você pode alternar para outra janela de visualização para continuar editando a partir de um ângulo mais conveniente. Neste caso, no novo viewport, a edição continuará no prisma que pertence ao viewport anterior (no qual o comando Bounding Prism foi executado), e não no atual. Um prisma em sua própria janela de visualização é exibido mais brilhante do que em outras, para que fique sempre claro a qual janela de visualização ele pertence, independentemente de qual janela de visualização esteja atualmente ativa.
A barra Explorador de Desenho foi atualizada.
Os seguintes filtros foram adicionados:
Blocos padrão, blocos 3D e blocos dinâmicos agora são exibidos separadamente.
Estilos de várias linhas são exibidos.
Os seguintes filtros foram adicionados:
Mostrar objetos visíveis;-
Mostrar objetos invisíveis.
Blocos padrão, blocos 3D e blocos dinâmicos agora são exibidos separadamente.
Estilos de várias linhas são exibidos.
Tais objetos Topoplan apareceram como grupos de pontos de geometria coordenada, bem como conjuntos de estilos de marcadores de pontos e estilos de suas etiquetas.
Os estilos de rótulos e marcadores de geometria coordenada são editados selecionando o estilo desejado no explorador de desenho e, em seguida, chamando o comando no menu de contexto. As propriedades do estilo selecionado são exibidas e alteradas na barra de Propriedades.
Materiais de acordo com EN, DIN e ASTM com a possibilidade de sua designação tanto por composição química ou marca, quanto por números.
A barra atualizada de Verificação Ortográfica, além de melhorar a ergonomia, oferece uma nova funcionalidade.
Agora é possível verificar objetos de texto de um desenho em busca de erros ortográficos não apenas sob demanda, mas também em tempo real. Todos os objetos novos e modificados serão verificados quanto à ortografia. Se forem encontrados erros, as palavras serão sublinhadas no campo de desenho e adicionadas à lista de erros encontrados na barra.
Neste caso, a barra permite que você trabalhe com vários documentos ao mesmo tempo sem perder os resultados da verificação ortográfica do documento anterior ao alternar para o próximo documento.
Agora é possível verificar objetos de texto de um desenho em busca de erros ortográficos não apenas sob demanda, mas também em tempo real. Todos os objetos novos e modificados serão verificados quanto à ortografia. Se forem encontrados erros, as palavras serão sublinhadas no campo de desenho e adicionadas à lista de erros encontrados na barra.
Neste caso, a barra permite que você trabalhe com vários documentos ao mesmo tempo sem perder os resultados da verificação ortográfica do documento anterior ao alternar para o próximo documento.
Nas configurações de verificação ortográfica, você pode:
- Adicione ou exclua tipos específicos de objetos da verificação.
- Excluir certos tipos de texto da verificação.
- Configure o comando de verificação ortográfica para ser executado em uma thread separada, processando as informações independentemente da thread principal da plataforma.
Tópico 3D sobre fixadores padrão.
Agora a versão do
O comando Purgar Documento para funcionar a partir da linha de comando (-PURGE) permite limpar a tabela de ordenação de objetos. A tabela de classificação contém listas de ordem de objetos (DRAWORDER).
O comando Purgar Documento para funcionar a partir da linha de comando (-PURGE) permite limpar a tabela de ordenação de objetos. A tabela de classificação contém listas de ordem de objetos (DRAWORDER).
Às vezes, há tantos desses registros que o programa começa a trabalhar com o documento de forma muito mais lenta. Limpar a tabela remove registros vazios, acelerando significativamente o trabalho.
Agora, ao abrir documentos, verifica-se a necessidade de eliminar escalas anotativas e entradas vazias na tabela de classificação de objetos. Dependendo do resultado da verificação, as seguintes mensagens podem ser exibidas na linha de comando:
- Atenção: o arquivo contém um grande número de escalas anotativas (número). Recomenda-se remover as escalas executando o comando -PURGE e selecionando a opção ANnotscales.
- Atenção: o arquivo contém um grande número de entradas vazias na tabela de classificação (número). Recomenda-se removê-los executando o comando -PURGE e selecionando a opção sorTTable.
Para acelerar a abertura de arquivos, o carregamento multithread de arquivos DWG foi implementado. O modo de multithreading é controlado pela variável de sistema MTMODE. Uma interface de programa foi aberta que permite aos desenvolvedores de aplicativos usar multithreading para carregar objetos, o que proporciona um ganho significativo, inclusive ao abrir arquivos com um grande número de objetos especializados.
Importar Nuvens de Pontos (NPC_IMPORT)
- A importação de nuvens no formato LAZ (formato LAS compactado) foi disponibilizada.
- O recálculo das coordenadas durante a importação foi complementado pelo geossistema GCS 2011.
- Um novo diálogo apareceu que mostra informações detalhadas sobre os parâmetros do arquivo importado.
- O objeto Nuvem de Pontos recebeu dois geoparâmetros. Quando recalculada, a nuvem é marcada com o sistema de coordenadas geográficas para o qual foi recalculada.
- Suporte a tags geográficas EPSG.
- Conjunto ilimitado de geossistemas de coordenadas (a lista pode ser complementada com seu próprio SC). Possibilidade de controle mais completo dos parâmetros de recálculo: para qual CS e com quais parâmetros recalcular.
- Importação aprimorada de nuvens de pontos do formato PTS. Tornou-se possível importar tais nuvens com intensidade nas faixas [-2048..2048], [0..255] e [0..65535], e não apenas [-4096..4096] como era antes.
- A importação de normais do formato PTS foi corrigida.
Exportar Nuvens de Pontos (NPC_EXPORT)
O formato PTS foi adicionado ao comando de exportação.
O formato PTS foi adicionado ao comando de exportação.
Novos comandos de recálculo de coordenadas surgiram, permitindo recalcular as coordenadas de nuvens de pontos já carregadas. Isso cria uma nova nuvem para o sistema de coordenadas desejado.
NPC_REPROJECTION – recalculação das coordenadas de uma nuvem de pontos com configurações do arquivo GCSTrans.xml;
NPC_EPSG_REPROJECTION – recalculação das coordenadas de uma nuvem de pontos por códigos EPSG.
Esses comandos são mutuamente exclusivos: você pode usar um ou outro.
Informações da Nuvem de Pontos (NPC_INFO)
A interface de diálogo foi completamente redesenhada. Gráficos interativos individuais são abertos clicando no
botão ao lado do parâmetro correspondente.
A interface de diálogo foi completamente redesenhada. Gráficos interativos individuais são abertos clicando no
botão ao lado do parâmetro correspondente.
Novos recursos apareceram:
-
Histórico de recortes. Se os comandos de recorte e seção foram aplicados à nuvem de pontos, você pode ver a lista completa.
-
Informações sobre as coordenadas do geossistema da nuvem de pontos. Se as coordenadas da nuvem foram recalculadas durante a importação, é possível visualizar seus parâmetros.
O histórico de recortes exibe todas as manipulações de recortes na nuvem com seus atributos. O estado inicial da nuvem é exibido no topo da lista. Quando você seleciona um estado de recorte da lista, todos os recortes subsequentes se tornam inativos para a nuvem de pontos.
versão 21
O nanoCAD possui um novo conjunto de ferramentas para ajudar você a fazer desenhos com projeção isométrica. Desenhos isométricos simulam vistas tridimensionais de objetos a partir de um único ponto de vista.
Para criar desenhos isométricos, é conveniente usar a barra de ferramentas isometria.
botão na barra de ferramentas Isometria ou pelo
botão na barra de status.
Para criar desenhos isométricos, é conveniente usar a barra de ferramentas isometria.
Contém:
-
O botão para ativar o modo de desenho isométrico;
-
Três botões para definir planos isométricos (comandos ISODRAFT1, ISODRAFT2 e ISODRAFT3 ou uma opção no comando ISODRAFT);
-
Botões para criar isoretângulos, isocírculos e isoarcos (retângulos, círculos e arcos em uma projeção isométrica).
Modo de desenho isométrico
Para desenho isométrico, utilize o modo de rascunho isométrico. O modo é ativado inserindo o comando ISODRAFT, pelo
botão na barra de ferramentas Isometria ou pelo botão na barra de status.
O modo de isometria permite alternar rapidamente entre três planos isométricos (isoplanos) usando a tecla F5 ou clicando em um botão apropriado na barra de Isometria.
-
Isoplano esquerdo. O plano permite criar objetos orientados ao longo dos eixos de 90 e 150 graus.
-
Isoplano direito. O plano permite criar objetos orientados ao longo de eixos de 30 e 90 graus.
-
Isoplano superior. O plano permite criar objetos orientados ao longo dos eixos de 30 e 150 graus.
Impacto do Modo Isométrico nas Configurações de Desenho
Quando você ativa o modo de desenho isométrico, o nanoCAD altera automaticamente as seguintes configurações para corresponder ao isoplano selecionado:
-
Direção ortogonal
-
Orientação do Snap
-
Orientação da grade
-
Ângulos de rastreamento polar
-
Orientação de círculos, arcos e retângulos isométricos à medida que são criados
Criando Objetos Isométricos
Os seguintes comandos são usados para criar círculos, arcos, retângulos no plano isométrico atual:
-
Para criar um círculo no plano atual, use
Comando ISOCIRCLE que inicia o comando ELLIPSE com a opção Isocircle;
-
Para criar um retângulo no plano atual, use
Comando ISORECTANGLE que inicia o comando RETÂNGULO com a opção Isorectangle;
-
Para criar um arco elíptico no plano isométrico atual, use
Comando ISOARC que começa a criar um arco elíptico pelo ELLIPSE com a opção Arco > Isoarc.
Variáveis de Sistema Relacionadas
A variável de sistema SNAPSTYL permite que você altere o modo de desenho. Os valores da variável são números inteiros.A variável de sistema SNAPISOPAIR permite que você altere o plano isométrico atual na janela de visualização atual. Os valores da variável são números inteiros.
nanoCAD 21 redesenha os comandos que você usou para construir matrizes retangulares e circulares.
Os comandos agora funcionam de forma interativa, sem a necessidade de uma caixa de diálogo.
Além disso, o nanoCAD agora cria matrizes associativas. Os objetos que compõem uma matriz associativa são armazenados como um único objeto de matriz. A variável de sistema Matriz - Associatividade alterna matrizes entre associativas e não associativas. As matrizes associativas permitem que você altere o número de objetos e as distâncias entre eles através de alças na matriz ou com o painel de Propriedades.
Agora é possível:
Comando BBASEPT. O ponto base localiza o ponto de inserção dos blocos e a posição da alça.
O comando de redefinição de bloco (RESETBLOCK) redefine os parâmetros das inserções de blocos dinâmicos selecionados para os valores padrão. É aberto a partir do menu de contexto dos inserts selecionados ou da linha de comando.
- adicionar, remover e modificar objetos de bloco enquanto mantém a integridade dos parâmetros de bloco dinâmico. Ações dizem respeito a objetos que não estão envolvidos na parametrização do bloco;
- converter qualquer bloco para dinâmico;
- substituir o ponto de inserção.
Relocação do Ponto Base do Novo Bloco
O ponto base dos blocos pode ser realocado com o Comando BBASEPT. O ponto base localiza o ponto de inserção dos blocos e a posição da alça.
Redefinir bloco
Editar inserções de blocos dinâmicos e, em seguida, re-editar essa definição de bloco pode distorcer a aparência de suas inserções. O O comando de redefinição de bloco (RESETBLOCK) redefine os parâmetros das inserções de blocos dinâmicos selecionados para os valores padrão. É aberto a partir do menu de contexto dos inserts selecionados ou da linha de comando.Agora há a possibilidade de transferir e salvar a configuração da interface do usuário. Para transferir configurações entre versões ou de um computador para outro, use dois comandos: Importar UI (UIIMPORT) e Exportar UI (UIEXPORT).
O comando Exportar UI permite que você salve um pacote de configuração individual, enquanto o comando Importar UI o aplica à versão atual do programa.
Exportar IU permite salvar tanto a composição dos elementos da interface (faixa de opções, barras de ferramentas, etc.), configurados na caixa de diálogo Personalizar interface do usuário, quanto a exibição com a localização dos elementos da interface (localização das barras de ferramentas, paletas, linha de comando, estilo visual da interface, forma de exibição da faixa de opções, tamanho e localização da janela do programa).
Assim, você pode transferir rápida e facilmente as configurações do usuário para um trabalho conveniente com o programa, bem como salvar o pacote de configurações para evitar que sejam perdidas.
Se necessário, você também pode editar o arquivo LSP, que descreve Importar UI e Exportar UI, comandos e editar a lista de formatos de arquivo incluídos no pacote de configuração que está sendo exportado.
Caixa de Diálogo de Campo Redesenhada
A caixa de diálogo do comando FIELD foi redesenhada:
.png)
Diálogo de formato adicional
Formatos mais detalhados de valores numéricos agora estão disponíveis no editor de campos. O botão Formato Adicional abre a caixa de diálogo, onde você pode definir o fator de conversão, supressão de zeros, texto adicional, separador numérico.
.png)
Opção para campos dentro de um bloco
Exibir valor para referência de bloco – a caixa de seleção é exibida apenas para campos de propriedades de objetos que estão localizados dentro do bloco. Por exemplo, ao editar um campo dentro de uma definição de atributo de bloco.
.png)
.png)
O parâmetro obriga a propriedade a calcular seu valor em relação ao tamanho e orientação da referência do bloco no desenho, e não em relação ao espaço interno de descrição do bloco. Portanto, por exemplo, as coordenadas do centro do objeto inserido no bloco serão calculadas em relação ao sistema de coordenadas do desenho (SCG), e não em relação às coordenadas da definição do bloco.
Comandos para Trabalhar com Grupos
Os comandos para trabalhar com grupos agora têm seu próprio lugar na faixa de opções (seção Grupo da guia Principal) e na barra de ferramentas Grupo. Isso torna mais conveniente realizar o agrupamento e desagrupamento fora da caixa de diálogo Agrupamento de objetos e permite criar grupos sem nome.
.png)
.png)
.png)
|
Novo grupo (GRUPO) |
Um novo comando para criar um grupo de objetos. Ao contrário da opção Novo, o comando AGRUPAR permite que você crie grupos nomeados e não nomeados. |
.png)
|
Explodir um grupo (DESAGRUPAR) |
Exxplodir um grupo ou desagrupar. |
.png)
|
Editar um grupo (GROUPEDIT) |
Adicionar ou remover objetos de um grupo. |
.png)
|
Diálogo para criação de grupos (CLASSICGROUP) |
Exibe a caixa de diálogo de agrupamento de objetos para gerenciar grupos. Nas versões anteriores do programa, esta caixa de diálogo era chamada pelo comando Grupo (GROUP). |
O nanoCAD oferece uma nova maneira de recuperar desenhos perdidos acidentalmente ao sair de desenhos sem salvar, como ao fechar todos os desenhos abertos de uma vez. Em outros casos, objetos são apagados dos desenhos, e então os desenhos são salvos e fechados, após o que o mecanismo de desfazer/refazer não funciona mais.
O novo mecanismo de resgate os restaura a partir de um armazenamento temporário e é ativado na caixa de diálogo Opções: seção Salvar documentos > Histórico de arquivos.
-

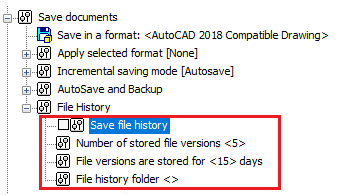

Salvar histórico de arquivos (variável FILEHISTORY) – determina se o histórico de salvamento automático está ativado (0 – desativado ou 1 – ativado)
-
Número de versões de arquivo armazenadas (variável FILEHISTORYMAX) – determina o número máximo de versões auto-salvas de cada arquivo de desenho, até 32767 versões.
-
As versões dos arquivos são armazenadas por <15> dias (variável FILEHISTORYDURATION) – determina a duração para armazenar cada arquivo salvo automaticamente, até 32767 dias (aproximadamente 90 anos).
-
Pasta de histórico de arquivos – especifica a pasta na qual armazenar arquivos salvos automaticamente
O comando Abrir histórico de arquivos (OPENHISTORY) abre arquivos do armazenamento de arquivo.
Os arquivos mais antigos são excluídos do armazenamento automaticamente assim que o número de arquivos de arquivo especificado por FILEHISTORYMAX é atingido. Ao fechar o nanoCAD, o período de armazenamento dos arquivos no arquivo é verificado, e arquivos com uma duração de vida superior a FILEHISTORYDURATION são excluídos automaticamente.
nanoCAD insere subjacências de uma série de serviços cartográficos em uma variedade de formatos:
-
Mapas vetoriais do OpenStreetMap
-
Mapas rasterizados do ArcGis, Microsoft Bing, Google Maps, MapBox, OpenStreetMaps, OSM Topo e Yandex Maps
-
Para alguns provedores, tipos adicionais de mapas são suportados, como ruas, satélite, híbrido, relevo e topográfico.
.png)
Modelos de terreno tridimensionais também podem ser colocados como sobreposições.
.png)
.png)
Importação e Exportação Aprimoradas
- Adicionada importação e exportação de arquivos de nuvens nos formatos E57 e ReCAP (*.rcs)
- Algoritmo aprimorado para importar volumes recortados
- Arraste e solte arquivos de nuvem de pontos do nanoCAD (*.npc) em desenhos
- Defina as unidades de medida de desenho na caixa de diálogo Importar
- Exportar nuvens de pontos no formato PDF 3D
Novos Comandos para Recortar Nuvens
- Comandos adicionados para recorte de nuvem por formas de esfera e cilindro
- Interface de comando de recorte aprimorada
- Novo comando para inverter os limites de recorte da nuvem de pontos
Snaps Geométricos 3D
As seguintes capturas tridimensionais reconhecem a geometria em nuvens de pontos. Eles são ativados e desativados através da caixa de diálogo Configurações de Desenho ou na barra de status:- Nó de Borda de Nuvem de Pontos
- Borda de Nuvem de Pontos Mais Próxima
- Perpendicular à Borda da Nuvem de Pontos
- Plano Mais Próximo da Nuvem de Pontos
- Perpendicular ao Plano da Nuvem de Pontos"
- Superfície de Recursos de Nuvem de Pontos
- Nó de Eixo de Recursos de Nuvem de Pontos
- Eixo de Recursos de Nuvem de Pontos
- Centro de Recursos de Nuvem de Pontos
.png)
.png)
As propriedades do Windows associadas ao nanoCAD agora abrem arquivos de desenho com o nome de uma folha ou de uma vista. Um desenho dentro de um conjunto de folhas é aberto com a nova opção -list
A vista nomeada salva em um desenho é exibida ao abrir o desenho com o novo -v switch:/ncad.exe [ /arquivo_desenho] [-list "nome da folha"]
Tanto o caractere - quanto o / podem ser usados para a alternância./ncad.exe [ /drawing_file] [-v "nome da vista"]
Comando Copiar Link OLE
O novo comando Copiar link OLE (COPYLINK) copia a visualização atual para a área de transferência para que possa ser vinculada em outras aplicações compatíveis com OLE. Um objeto do tipo de desenho nanoCAD é criado no outro programa. Isso significa que você pode inserir desenhos do nanoCAD em documentos do Word como objetos OLE, que podem ser editados no nanoCAD com apenas um duplo clique.
.png)
Comandos OLE Renomeados
Os nomes dos comandos relacionados ao OLE foram alterados para serem mais intuitivos na interface da barra de ferramentas/menu:
No menu Inserir, o item Objeto… torna-se Objeto OLE… (Os três pontos indicam que uma caixa de diálogo será aberta.)
No menu Editar, os seguintes itens foram renomeados:
-
Copiar visualização passa a ser Copiar link OLE
-
Links… passa a ser links OLE…
-
Atualizar todos os links passa a ser Atualizar todos os links OLE
OLE no Painel de Propriedades
Propriedades são adicionadas ao painel de Propriedades para objetos OLE.
Com a ferramenta Localizador, você pode agora girar interativamente a visualização de um modelo:
A seta aponta para a nova posição de rotação da vista.
- Enquanto mantém pressionada a tecla Alt, selecione qualquer ponto no círculo do localizador.
- Escolhendo um dos quatro pontos marcados para girar uma vista em 90◦.
A seta aponta para a nova posição de rotação da vista.
.png)
.png)
Direção do Arco pelo Movimento do Cursor
nanoCAD agora desenha arcos (incluindo elípticos) na direção em que o cursor se move. Isso se aplica aos seguintes métodos de construção de arco:
-
Centro-Início-Fim
-
Início-Centro-Fim
-
Arcos elípticos
Você também pode mudar a direção para construir arcos mantendo pressionada a tecla Ctrl.
Círculo por Três Tangentes
Agora é possível desenhar círculos tangentes a três outros objetos (menu Desenhar > Círculo).
.png)
.png)
Círculos Tangentes a Splines e Elipses
Agora, o comando para criar um círculo por tangente, tangente e raio permite que você especifique splines, elipses e arcos elípticos como tangentes. Além disso, a criação de círculos tangentes a arcos ou outros círculos foi aprimorada.
.png)
Quebrando Elipses e Polilinhas Fechadas por Dois Pontos
Ao quebrar uma elipse ou uma polilinha fechada com dois pontos, a sequência de escolha dos pontos determina qual parte dos objetos será removida. (Anteriormente, a mesma parte sempre permanecia, independentemente da ordem de escolha.)
Alongamento em Ambas as Direções
O comando Alongar (LENGTHEN) agora alonga objetos abertos simetricamente em ambas as direções, através de um novo interruptor Duas faces/Uma face. Isso é útil, por exemplo, para aumentar os comprimentos das linhas centrais em ambas as direções.
Edição de Pontos de Ajuste de Spline com Ctrl
Os pontos de ajuste de spline agora podem ser editados mantendo pressionada a tecla Ctrl enquanto clica em um ponto de controle, assim como com polilinhas. O menu de contexto é atualizado para refletir isso.
.png)
Nova Seleção de Objetos com Laço
Os objetos agora podem ser selecionados usando o método laço: enquanto mantém o botão esquerdo do mouse pressionado, mova o cursor ao redor dos objetos. Os objetos são selecionados por um laço ou uma moldura de seleção retangular, dependendo de suas ações.
-
Mova o cursor na área de desenho enquanto mantém pressionado o botão esquerdo do mouse, o contorno do laço é desenhado. Para finalizar a seleção, solte o botão do mouse.
-
Um único clique em uma área vazia do desenho inicia uma janela de seleção retangular. Para completar a seleção, clique em um segundo ponto.
A direção do movimento do cursor determina quais objetos são selecionados:
-
Mova o cursor para a direita e os objetos inteiramente dentro da área são selecionados. A área de seleção (janela ou laço) é exibida com um preenchimento azul semitransparente.
-
Mova o cursor para a esquerda, e os objetos dentro e cruzando o limite são selecionados. A área de seleção (janela ou laço) é exibida com um preenchimento verde semitransparente.
Ao selecionar objetos pelo método do laço, você pode alternar entre três modos de laço pressionando a tecla Espaço:
-
Selecione apenas objetos completamente dentro da área do laço.
-
Selecione todos os objetos dentro e cruzando o laço.
-
Selecione apenas objetos que cruzam a linha do laço.
.png)
.png)
.png)
.png)
.png)
.png)
Filtro de Visualização de Seleção
Três tipos de objetos adicionais são adicionados à caixa de diálogo Filtro de Visualização de Seleção: Grupo, Malha e Malha de Faces Poligonais.
.png)
Ações Interativas com o Botão Direito do Mouse
Quando você arrasta e solta objetos mantendo o botão direito do mouse pressionado, um menu de atalho é exibido com ações adicionais: Mover para cá, Copiar para cá, Colar como bloco. Selecione um para executar a ação.
.png)
Múltiplas Cópias com Ctrl
Ao mover, girar, escalar ou espelhar objetos com alças, mantenha pressionada a tecla Ctrl para criar cópias:
-
Selecione um ou mais objetos
-
Clique em uma alça
-
Pressione a barra de espaço para alternar entre as ações de copiar, girar, escalar ou espelhar.
-
Mantenha pressionada a tecla Ctrl e clique para localizar cópias dos objetos selecionados.
.png)
Comando de Rotação Aprimorado
O comando ROTATE ganha a opção Ponto-chave. Ele combina o ponto de base com o ângulo de referência. Quando você especifica um ângulo de referência, o primeiro ponto que você escolhe para o ângulo é o ponto base, em torno do qual ocorre a rotação.
Histórico de Isolamento/Desisolamento
.png)
.png)
.png)
Agrupamento Desfazer/Refazer
As novas opções de Início e Fim nos comandos Desfazer e Refazer (UNDO, REDO) combinam uma sequência de ações a serem revertidas em um único passo. Esses comandos executados após definir Início e antes de definir a opção Fim são desfeitos simultaneamente. Você pode criar vários conjuntos de Início e Fim, cada um dos quais é invertido na sequência.
1. Após definir a opção Início, o item Início do grupo de comandos aparece na lista de comandos.
.png)
2. Em seguida, qualquer comando que você execute é adicionado à lista de operações de desfazer, um por um.
.png)
4. Uma vez que a opção Fim é aplicada, todas as ações na lista de desfazer entre o início e o fim se agrupam em um único grupo de comandos reversíveis.
.png)
5. Neste ponto, esses comandos só podem ser revertidos juntos.
Desfazer MATCHPROP
Quando anteriormente você copiava propriedades para um grande número de objetos com o comando MATCHPROP, pode ter acidentalmente copiado para um objeto errado. Neste caso, você teve que cancelar o comando e começar a copiar as propriedades novamente.
Para evitar esse problema, uma opção de desfazer local é adicionada ao comando MATCHPROP. A opção aparece quando você especifica o prompt Selecionar objeto(s) de destino.
.png)
.png)
Espaçamento Polar
A nova opção Espaçamento Polar define a distância do intervalo durante o uso do snap polar, desde que o Snap Polar (variável de sistema POLARDIST) esteja ativado. Quando a Distância Polar é definida como zero, o espaçamento polar será igual ao espaçamento do Snap no eixo X. O espaçamento polar é eficaz quando os modos de rastreamento polar ou de objetos estão ativados.Novos Tipos de Snap
-
Snap na grade – define o encaixe como uma grade retangular com espaçamento especificado por Espaçamento da Grade
- Snap retangular – define retangular como o estilo de encaixe e desativa o modo de desenho isométrico
- Snap isométrico – define isométrico como o estilo de encaixe e ativa o modo de desenho isométrico
- Polar – define o snap como uma matriz polar. Com o ajuste polar e o rastreamento polar ativados, o cursor se ajusta às linhas de rastreamento a partir do ponto base em ângulos especificados na guia Rastreamento Polar.
-
Ativar snap na grade
-
Defina a grade para snap isométrico
-
Alterar para snap polar
.png)
Espaçamento polar
Gerencia a distância de espaçamento do snap polar.
Espaçamento – espaçamento de encaixe polar. O Snap Polar (controlado pela variável de sistema POLARDIST) deve estar habilitado para que este recurso funcione. Caso o valor seja zero, o espaçamento polar será igual ao intervalo do espaçamento do snap no eixo X. Funciona quando o modo polar ou de rastreamento de objeto está ativado.Seguir UCS Dinâmico
A nova configuração Seguir UCS dinâmico orienta o plano da grade para corresponder automaticamente ao plano XY do UCS dinâmico (variável de sistema GRIDDISPLAY).Agora você pode definir os snaps de objeto temporariamente. Para fazer isso, insira uma palavra-chave de captura durante um comando quando for solicitado um ponto e, em seguida, pressione Enter. O snap está definido temporariamente.
.png)
.png)
.png)
A lista completa de palavras-chave de captura de objetos está disponível digitando OS_ no prompt de comando ou na barra de status.

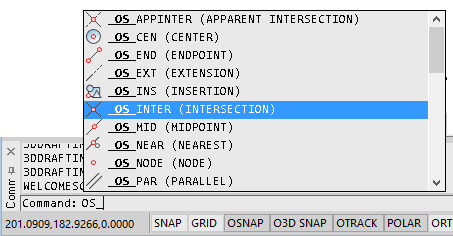

.png)
A lista de palavras-chave de captura de objetos é fornecida pela tabela:
|
Palavra-chave |
Tipo de snap |
|
TT |
Ponto de rastreamento |
|
DE |
De |
|
M2P |
No meio entre dois pontos |
|
FIM |
Ponto de extremidade |
|
MID |
Meio |
|
INT |
Interseccionar |
|
APP |
Interseção Aparente |
|
EXT |
Extensão de linha |
|
CEN |
Centro |
|
QUAD |
Quadrante |
|
TAN |
Tangente |
|
PERP |
Perpendicular |
|
PAR |
Paralelo |
|
INS |
Ponto de inserção |
|
NÓDULO |
Nódulo |
|
PERTO |
Mais próximo |
|
NENHUM |
Desativar o snap de objeto |
Uma nova opção Substituir Valor Z pela Elevação Atual funciona com capturas de objetos no espaço 3D. Quando ativado, ele se ajusta a pontos no plano XY no UCS atual.
A figura abaixo mostra duas polilinhas 3D desenhadas com snap de objeto nos vértices de uma malha. A polilinha em vermelho usa os modos normais de captura de objetos; a em azul com a opção de substituição da coordenada Z ativada.
.png)
.png)
Neste modo, o valor da coordenada Z é substituído por um dos seguintes:
-
O valor de sua projeção no plano XY
-
O valor de sua projeção em um plano paralelo ao plano XY no nível especificado pela variável ELEVATION, se for diferente de zero.
Altere o valor da variável ELEVATION para que os pontos se ajustem a uma distância específica acima (valores positivos) ou abaixo (valores negativos) do plano XY.
A opção está habilitada na seção Configurações de Snap da caixa de diálogo Opções e é sincronizada com a variável OSNAPZ.

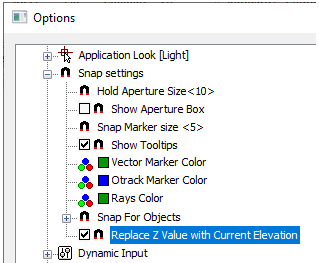

.png)
Campos são adicionados para inserir o incremento de comprimento e ângulo ao editar objetos por alças;
.png)
.png)
O suporte é adicionado para a variável DYNDIVIS ao editar objetos por alças;
Nem todas as dimensões dinâmicas podem ser vistas na tela simultaneamente. O número de dimensões exibidas simultaneamente é controlado pela variável DYNDIVIS. Dependendo do seu valor, o seguinte pode ser exibido simultaneamente:
-

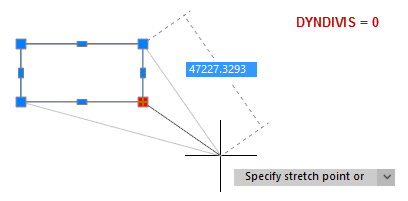

Apenas uma dimensão (DYNDIVIS = 0)
.png)
-
Apenas duas dimensões (= 1)

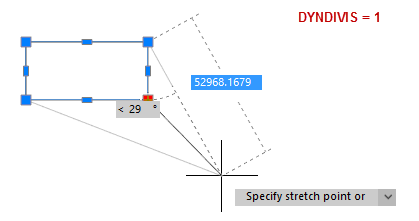

.png)
-
ou todas as dimensões (= 2)

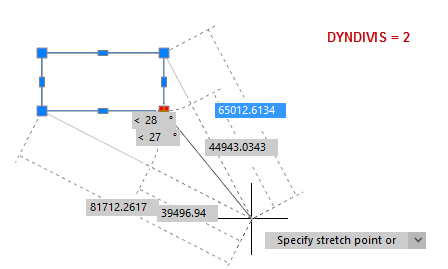

.png)
Se apenas uma ou duas dimensões forem exibidas simultaneamente e você precisar exibir outras, isso pode ser feito pressionando ciclicamente a tecla Tab. Pressione Tab até que as dimensões desejadas estejam visíveis. Em movimentos subsequentes do cursor, as dimensões selecionadas continuarão a ser exibidas.
.png)
.png)
.png)
A entrada dinâmica é aprimorada através das seguintes adições:
-
Os campos de comprimento de entrada e incremento de ângulo aparecem ao editar objetos com alças.
-
Entrada dinâmica implementada para criação de elipse
-
Campos de entrada dinâmicos aparecem para o segundo e os próximos pontos ao desenhar uma variedade de objetos no UCS.
-
Entrada e edição de dimensões dinâmicas para polilinhas 3D no UCS
-
Variável DYNDIVIS adicionada para editar objetos com alças
-
Erros ao usar entrada dinâmica ao construir linhas e círculos foram corrigidos
Uso de hífen em listas com marcadores
Agora você pode criar listas com marcadores usando traços.
.png)
Alinhando a última linha
Quando você adiciona uma tabulação ao final da última linha de texto distribuído em várias linhas, ela é alinhada à esquerda e permanece assim após a edição ser concluída.
Bloqueio de texto subdimensional
Agora, a caixa de Dimensões limpa na aba Opções principais da caixa de diálogo Configurações de design (Seção Editar > por clique duplo) também bloqueia a edição por duplo clique e texto multilinha subdimensional.
.png)
Ocultar o fundo do texto para diferentes tipos de objetos
Para ocultar o plano de fundo de textos multilinha, atributos multilinha e textos multilinha nas linhas de chamada múltipla, use um comando específico .png)
na faixa de opções.
.png)
Os objetos podem ser selecionados antes ou depois que o comando é executado. Isso permite que você aplique o comando a vários tipos diferentes de objetos selecionados.
O comando exibe a caixa de diálogo Máscara de fundo, que mostrará os parâmetros para ocultar o fundo do texto multilinha no primeiro objeto selecionado.
.png)
Ao alterar o tipo de texto do valor Padrão de texto multilinha para texto de linha única na caixa de diálogo Definição de Atributo (comando ATTDEF), um aviso agora é emitido quando o texto é tão longo que seria truncado. Anteriormente, o texto era completamente apagado.
.png)
Ao mudar de um atributo de linha única para um de várias linhas, o texto também é preservado.
Os seguintes erros nas linhas de chamada múltipla foram corrigidos:
-
Se uma fonte TTF foi usada, então os espaços não foram sublinhados.
-
O texto foi sublinhado incorretamente nas linhas de chamada múltipla com Anexo Inferior ou Anexo Superior e Sublinhado e Justificação Central
-
Texto nas linhas de chamada múltipla com Anexo superior teve seu alinhamento Esquerdo alterado para Direito
O menu Modificar > Linhas de chamada múltipla ganha comandos de edição das linhas de chamada múltipla:
.png)
Para cotas e linhas de chamada múltipla criadas em outros sistemas CAD, a associatividade com objetos é mantida quando são importados para o nanoCAD.
Os vínculos associativos das dimensões com os objetos podem ser rompidos ao deslocar as alças das linhas de extensão.
O comando Quebrar cotas (DIMBREAK) foi renomeado para MDIMBREAK.
O comando Restaurar cotas (DIMUNBREAK) foi renomeado para MDIMUNBREAK.
Uma nova versão do comando Quebrar e restaurar cotas (DIMBREAK) combina as funções de ambos os comandos.
Listas de folhas agora podem ser geradas a partir do conjunto de folhas como uma tabela. Na barra de ferramentas Conjunto de Folhas, selecione o nome de um conjunto de folhas e grupo de folhas, em seguida, no menu de contexto, selecione o item Inserir lista de folhas.
Os modelos fornecidos para conjuntos de folhas contêm as configurações necessárias. Para alterar o estilo da lista de folhas, edite o estilo da tabela com a caixa de diálogo de estilo de tabela (comando TABLESTYLE).
Agora você pode selecionar várias planilhas mantendo pressionadas as teclas Ctrl ou Shift na caixa de diálogo Batch Plot (comando PUBLISH). Use Ctrl para selecionar planilhas individuais e/ou Shift para selecionar intervalos de planilhas.
.png)
Além disso, você pode selecionar diretamente uma configuração de página diferente para cada planilha na lista suspensa da opção Configuração de página.
.png)
O comando Renomear layout não exige mais que você insira novamente um nome de layout ao renomeá-lo. O nome pode ser alterado diretamente na aba. Além disso, você pode reordenar a lista de guias de layout arrastando e soltando.
.png)
.png)
O novo .png)
O comando Alinhar Viewport (ALIGNSPACE) ajusta o fator de pan e zoom de objetos em viewports de layout com base em um ponto de alinhamento no espaço do modelo e no espaço do papel. Os pontos especificados no espaço do modelo são alinhados aos pontos definidos no espaço do papel.
O comando Alinhar Viewport (ALIGNSPACE) ajusta o fator de pan e zoom de objetos em viewports de layout com base em um ponto de alinhamento no espaço do modelo e no espaço do papel. Os pontos especificados no espaço do modelo são alinhados aos pontos definidos no espaço do papel.
.png)
-
Especificar um ponto no espaço do modelo e outro ponto no espaço do papel desloca (move) a visualização.
-
Especificar dois pontos no espaço do modelo e dois no espaço do papel define a escala de zoom, o deslocamento e a rotação. O fator de zoom e a rotação do UCS são ajustados de acordo com os pontos especificados.
O menu de contexto para viewports do espaço papel foi expandido:
.png)
Agora, ao importar arquivos PDF usando o comando Importar PDF (PDFIMPORT), os dados de texto são colocados nas mesmas camadas em que estavam ao criar um arquivo PDF. Os nomes das camadas começarão com o prefixo PDF. Para isso, na caixa de diálogo Importar PDF, ao selecionar os parâmetros de camadas, selecione a opção Usar camadas PDF;
Preenchimentos sólidos na Plataforma nanoCAD agora são importados como um preenchimento, e não como um contorno como antes;
Um erro na importação de preenchimentos gradientes de PDF, quando alguns tipos de preenchimentos gradientes não eram importados para o desenho, foi corrigido. Preenchimentos de gradiente são importados como imagens rasterizadas.
Arquivos PNG agora podem ter fundos transparentes através do uso do canal alfa.
.png)
O novo comando Transparência (TRANSPARENCY) controla a transparência dos pixels de fundo em imagens raster. O comando está disponível na faixa de opções (grupo Visualização), no menu Raster e na barra de ferramentas Raster.
.png)
Agora, ao abrir arquivos contendo tabelas .dwg criadas em outros sistemas CAD, os valores nas células com fórmulas são recalculados e exibidos corretamente.
Você pode otimizar o trabalho no programa ao se conectar a uma estação de trabalho remotamente via RDP usando o modo de compatibilidade aprimorado do DirectX no diálogo Opções.
.png)
Se a caixa estiver marcada, o DirectX 9 é usado. Quando desmarcado, a versão padrão do DirectX é utilizada. Na maioria dos casos, é o DirectX 11, mas se não for suportado pelo sistema, então é o DirectX 9. Você também pode alternar a versão do DirectX com o comando NCGS_TOGGLE_DIRECTX.
No diálogo Tipo de Linha e na lista suspensa, os nomes dos tipos de linha agora podem ser ordenados em ordem alfabética.
Agora, o nanoCAD continua funcionando por mais uma hora após a perda da licença. Isso permite que você complete seu trabalho. Você será lembrado periodicamente de que sua licença expirou.
