Mechanica Recursos

• Suporta desenhos com várias folhas
• Constrói objetos e símbolos por meio de uma variedade de métodos, como desenho ortogonal e uso de snap de objeto.
• Gerencia a ordem de desenho de objetos sobrepostos
• Desenha tipos de linha padrão e personalizados, hachuras e fontes com estilos
• Cotas através de múltiplos métodos e coloca símbolos de tecnologia em vários lugares.
• Seleciona automaticamente tolerâncias e desvios
• Verificação automatizada dos padrões de rótulos de textos
• Acesso rápido a textos e símbolos padrão
• Verifica a ortografia com o editor de texto integrado
• Cria tabelas com editor de tabelas embutido

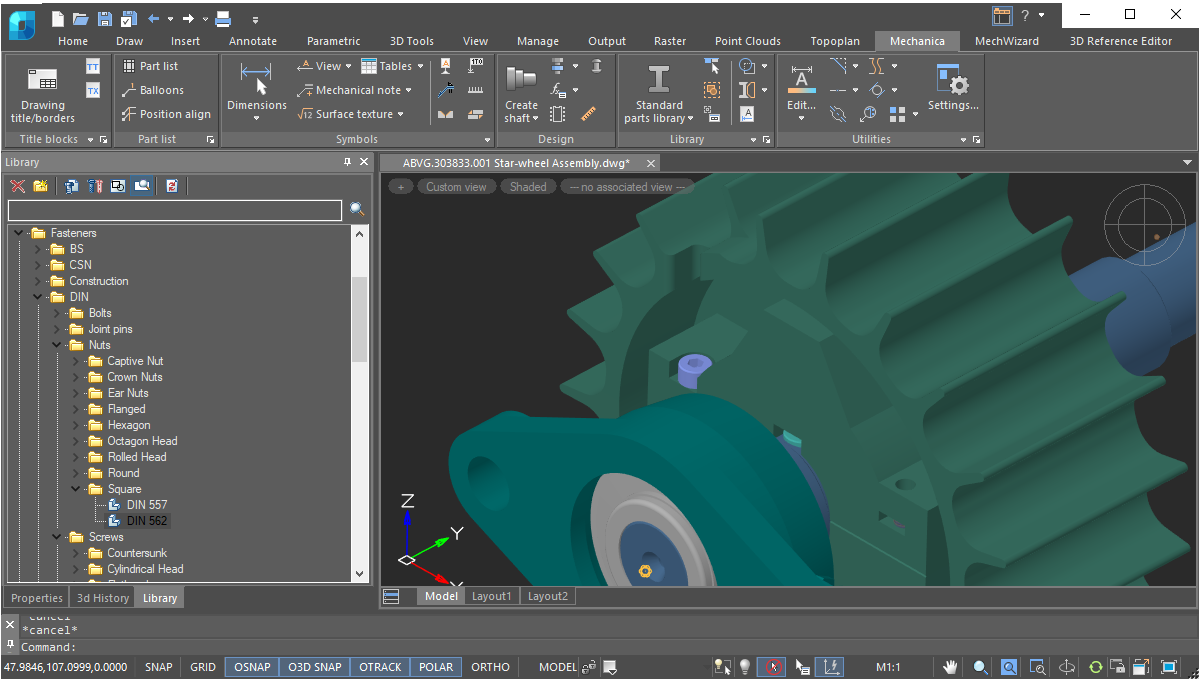

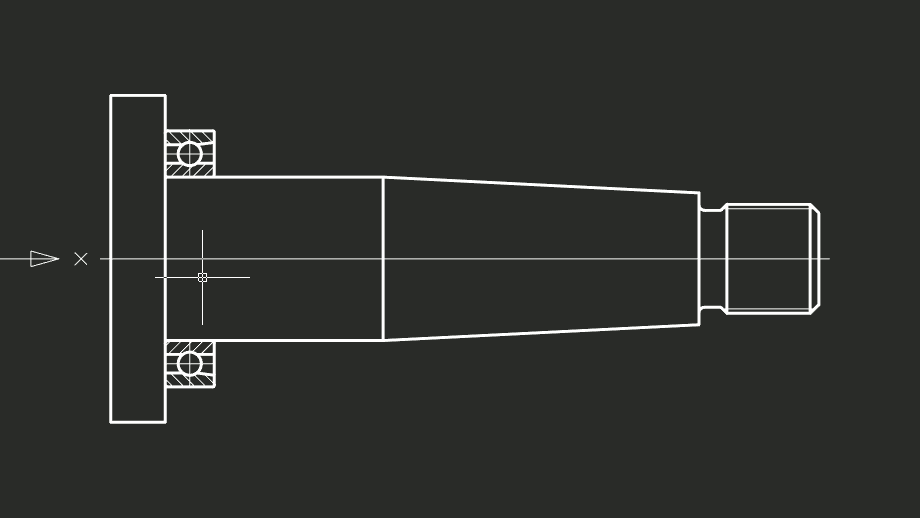

O banco de dados de peças do Mechanica contém uma vasta coleção de elementos paramétricos e dependentes de objetos, incluindo os tridimensionais. Quando você altera os parâmetros de uma peça, todas as peças associadas no desenho também mudam automaticamente, de acordo com seus valores no banco de dados. Esta ferramenta poderosa gera variações de design, que melhoram a qualidade do projeto.

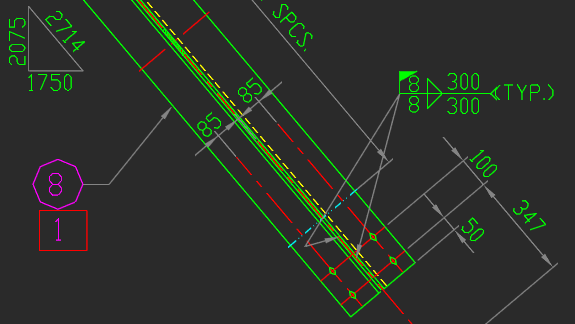

Com o Mechanica, você rapidamente faz desenhos baseados em normas internacionais usando estas ferramentas:

• Fontes padrão ISO, tipos de linha e estilos de cota
• Zonas de tolerância e desvios para cotas e ajustes
• Tolerâncias de forma e posição do plano
• Símbolos de textura de superfície
• Símbolos de gradiente
• Editor para redigir e alterar notas técnicas e especificações
• Tabelas de furos

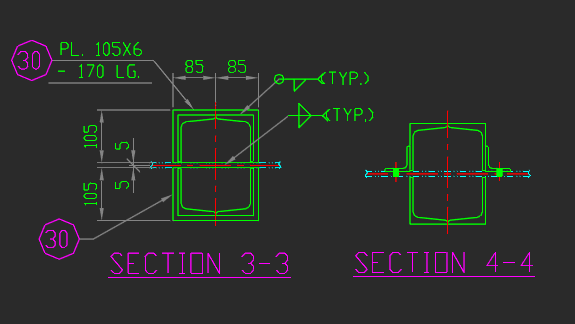

• Vistas, cortes, seções e quebras semiautomáticas
• Rótulos de letras de elementos de desenho com classificação automática
• Símbolos de junta fixa
• Marcação e etiquetação
• Formatos e carimbos
• Matrizes especiais
• Referência cruzada de denotações em desenhos com requisitos técnicos
• Geração de relatórios de tabelas, com atualização automática de tabelas vinculadas a objetos de desenho

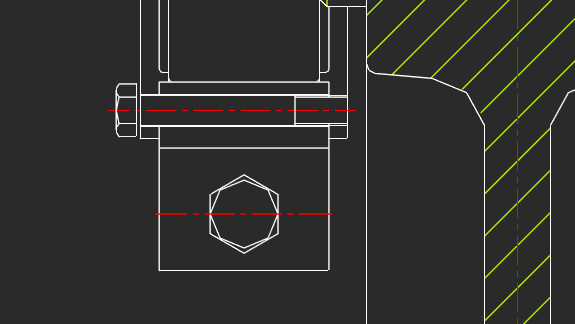

Mechanica oferece flexibilidade no manuseio de funções de parafusos e rebites:

• Conectar grupos de peças com espessura arbitrária usando parafusos, parafusos de rosca ou prisioneiros.
• Conectar partes de espessura arbitrária com rebites exibidos em precisão regular e alta, feitos de rebites ocos e semi-ocos.
• Exibir fixadores simplificados em juntas
• Gerar padrões de parafusos e rebites em juntas

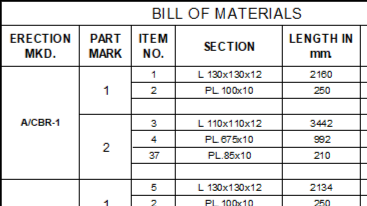

As ferramentas de lista de materiais do Mechanica criam registros de componentes vinculados a desenhos técnicos. As tabelas de lista de materiais podem conter os seguintes itens:

• Números de especificação detalhados
• Especificações elétricas
• Recebimento automático de especificações
• Especificações personalizadas

Mechanica suporta estilos de cota, que são conjuntos nomeados de configurações que controlam a aparência das cotas, como o estilo de seta, a posição do texto e a exibição de tolerâncias. Inclui estilos predefinidos para vários padrões locais e internacionais.

O Mechanica gera vistas detalhadas como objetos que são atualizados pelo comando MCREGEN quando o modelo de origem é alterado. Quando pelo menos parte de um objeto escalonado está dentro do quadro de visualização, sua escala é aplicada a toda a vista de detalhe.

O MechWizard do Mechanica guia os usuários por meio de funções avançadas:

• Sobreposição de montagem e dependências paramétricas em objetos
• "Treinamento de comportamento" de peças padrão
• Modificação de elementos do banco de dados
• Elementos personalizados de banco de dados

As poderosas calculadoras de engenharia do Mechanica lidam com resistências de engrenagens, seções transversais complexas de propriedades geométricas com eixos arbitrários, fixadores, vida útil de rolamentos em condições de carga específicas e muito mais. Os resultados dos cálculos são gerados automaticamente como relatórios que mostram todas as fórmulas e referências ISO utilizadas nos cálculos.
