3D Solid Modeling Recursos

Restrições 3D

As restrições 3D do nanoCAD impõem dependências na geometria, mais comumente para montar peças em um único modelo. Usando essas ferramentas, os engenheiros criam montagens 3D complexas ao conectar objetos 3D. Existem cinco restrições 3D disponíveis: Acoplar, Inserir, Ângulo, Tangente, Simetria. As restrições para cada parte são exibidas pela árvore de histórico 3D.

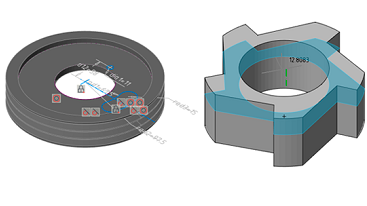

Modelagem paramétrica de sólidos 3D

O modo de modelagem paramétrica do nanoCAD permite que os engenheiros construam geometria 3D, peça por peça. Essa abordagem de design é comum na maioria das aplicações MCAD, incluindo SolidWorks e Inventor. À medida que esboços 2D são transformados em recursos 3D, os engenheiros documentam sua intenção de design por meio de restrições e relações geométricas. Como cada etapa deve seguir a série de etapas anteriores, a abordagem paramétrica tende a exigir um planejamento prévio cuidadoso. O histórico da construção do modelo é registrada pela árvore de histórico, que, no nanoCAD, é um painel do Inspetor com seu próprio conjunto de ferramentas.

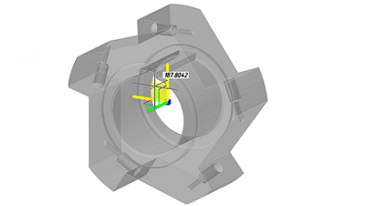

Modelagem 3D direta

A modelagem direta oferece uma abordagem do tipo "o que você vê é o que você obtém", na qual os designers editam modelos 3D empurrando e puxando faces e arestas. O principal benefício da modelagem direta é a facilidade com que os designs são alterados, permitindo uma rápida iteração e prototipagem.

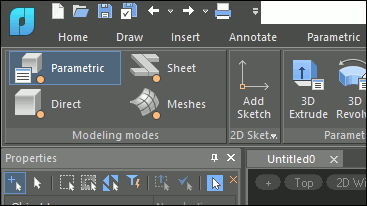

Interface de usuário de modelagem 3D natural

nanoCAD exibe comandos em grupos para cada tipo de modelagem que oferece: paramétrica, direta, chapa metálica e malha. Por exemplo, enquanto estiver no modo de modelagem paramétrica, os comandos para criar geometria 3D com base em esboços paramétricos são exibidos; ao mudar para modelagem de malha, os comandos para criar superfícies 3D tornam-se disponíveis. Comandos que se aplicam a todas as formas de modelagem são sempre exibidos na faixa de opções, como chanfros e arredondamentos, operações booleanas e geometria de construção.

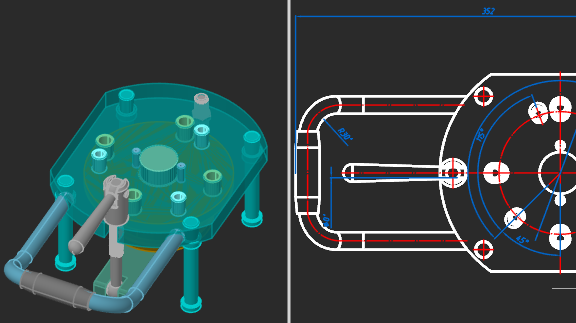

Associatividade de modelos 3D e desenhos

A relação associativa de modelos e suas projeções permite que os usuários se concentrem no design em um ambiente 3D, prestando atenção aos gráficos 2D principalmente para o desenho do design. Todas as alterações no modelo 3D a qualquer momento serão exibidas nos desenhos, e os elementos de design feitos em gráficos 2D também corresponderão a essas alterações.

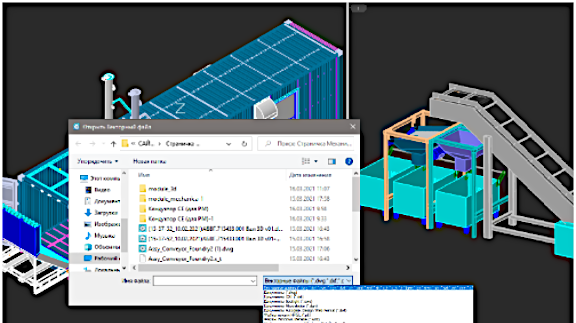

Troca de modelo via importação/exportação

Os modelos criados usando o Módulo 3D podem ser intercambiados com a maioria dos sistemas CAD, exportados para impressoras 3D, máquinas CNC e visualizadores baseados na web. Os formatos suportados são:

STL para estereolitografia;
Parasolid X_T, X_B para NX, Solid Edge, SolidWorks;
JT, IGES, STEP - formatos padrão de intercâmbio de dados de engenharia;
SAT, C3D - formatos dos modeladores ACIS e C3D;
VRML para gráficos 3D na web;
COLLADA para aplicações interativas em 3D.

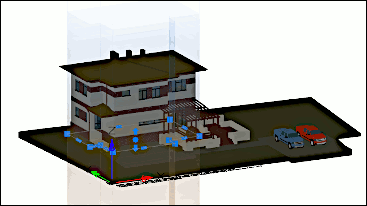

Prismas delimitadores

nanoCAD utiliza o recorte 3D para mostrar o interior dos modelos e isolar peças. Cada viewport do espaço do modelo pode conter um prisma delimitador, um volume no espaço 3D fora do qual os elementos de desenho não são exibidos. Os prismas podem ser editados, excluídos e desativados. Quando desativados, os elementos fora do prisma tornam-se visíveis novamente; prismas desativados são armazenados no desenho para que possam ser ativados novamente mais tarde.

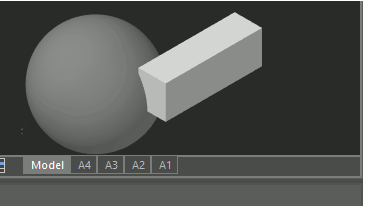

Referências externas

nanoCAD vincula referências externas dentro de desenhos de montagem a peças armazenadas em arquivos de desenho externos. As alterações feitas por outros programas de design em referências externas são rastreadas e relatadas por notificações em bolha.

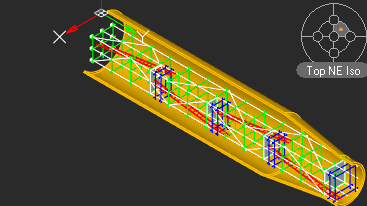

Ferramentas de navegação 3D

nanoCAD oferece ferramentas interativas de navegação 3D para exibir e navegar em torno de objetos 3D. Os usuários têm acesso a controles na tela para alterar os modos de sombreamento e girar os pontos de vista em tempo real. Os controles operam rapidamente, mesmo com grandes modelos BIM, nuvens de pontos massivas e sólidos 3D complexos em um único desenho.

Mais recursos geniais

Semitransparência para objetos 3D editados

nanoCAD torna os objetos 3D semitransparentes durante a edição para facilitar a visualização e o posicionamento no espaço. O efeito visual está disponível durante os comandos Mover e Mover3D, Rotacionar e Rotacionar3D, Escala, Esticar e Espelhar, bem como durante a edição de objetos 3D com alças, e em comandos que envolvem arrastar e soltar.

Fontes de luz

No espaço do modelo com estilos visuais que suportam sombreamento, o modelo é iluminado com uma ou duas fontes de luz atrás do observador e se move com o ponto de vista, de modo que os objetos estejam sempre claramente destacados. Além disso, os usuários podem definir fontes de luz personalizadas com base nas propriedades de luzes pontuais, luzes de foco, luzes de rede e uma luz distante.

Formatos de nuvem de pontos

nanoCAD abre, exibe e edita arquivos de nuvem de pontos 3D capturados por scanners a laser nos formatos LAS, BIN, PTS, PTX, PCD e XYZ.
