Construction Recursos

Elementos de desenho inteligentes

O módulo de Construction inclui um grande número de elementos de desenho inteligentes para automatizar operações rotineiras, como geração de layout, seccionamento e detalhamento de edifícios.

Banco de dados de elementos paramétricos
Editor de especificações técnicas
Quebras para ocultar a geometria subjacente
Designação de juntas permanentes
Delimitação de terrenos
Marcas de nível
Designações de vista e seção
Notas

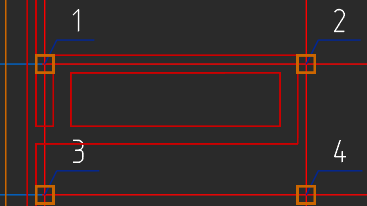

Utilitários inteligentes de desenho e edição

O módulo Construction transforma entidades que se parecem com tabelas (linhas e texto) em objetos de tabela. Oferece utilitários para numerar automaticamente objetos de desenho, ampliar e reduzir áreas selecionadas e criar objetos personalizados com propriedades paramétricas.

Definir padrões de hachura personalizados em arquivos *.pat
Desenhe matrizes totalmente personalizadas de objetos
Criar e calcular matrizes de placas
Criar tabelas de furos
Realize cálculos avançados usando a calculadora integrada
Realizar cálculos de vigas estáticas
Calcular propriedades geométricas de seções definidas pelo usuário

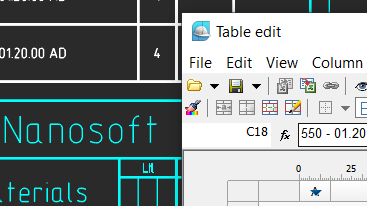

Editor de tabelas poderoso

O módulo Construction possui um editor de tabelas integrado muito poderoso que gera tabelas de qualquer complexidade. Os usuários podem converter tabelas importadas de outros programas CAD para o formato próprio do nanoCAD. Além disso, reconhece tabelas feitas a partir de primitivas. As tabelas oferecem as seguintes funções:

Edição de tabelas no local
Desenho a lápis em células
Estilos de célula que especificam estilos de texto, alinhamentos, espessuras de linha, arredondamento de valores
Cabeçalhos e rodapés de tabela
Cálculos entre células
Interação direta com Clipboard, Excel e Open Office no nanoCAD

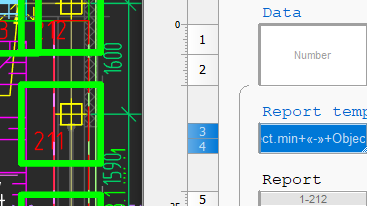

Relatórios automáticos

O módulo Construction cria relatórios a partir de listas, especificações e dados de objetos em desenhos. Relatórios acessam dados extraídos de objetos, componentes arquitetônicos, elementos de design, blocos com atributos e a biblioteca de peças do módulo Construction. Não há necessidade de se preocupar com relatórios desatualizados.

Gerar análises diretamente a partir de cômodos/ambientes em desenhos
Atualizar relatórios automaticamente conforme as propriedades dos objetos são alteradas
Salve relatórios como modelos para uso em outros desenhos para gerar os mesmos tipos de relatórios e análises
As funções estão disponíveis para todos os usuários, sem necessidade de programação

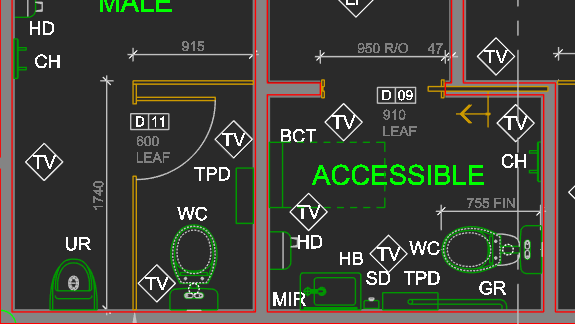

Layouts arquitetônicos

O módulo Construction apresenta planos de construção utilizando ferramentas e objetos específicos de cada disciplina:

Paredes retas e curvas que se conectam automaticamente
Modelos personalizados para paredes que definem geometria, atributos e propriedades de construção em várias camadas (folhas)
Paredes editadas com comandos de aparar, quebrar e unir, ou usando alças
Inserção de janelas e portas usando o banco de dados embutido de componentes
Disponha ambientes e espaços em plantas baixas, com atributos personalizados e composição de espaços
Cálculo automático e criação de análises de salas e listas de composições
Inserção de elementos interiores usando um banco de dados de modelos
Geração de modelos 3D e documentação em formato IFC com o Gerente de Projetos

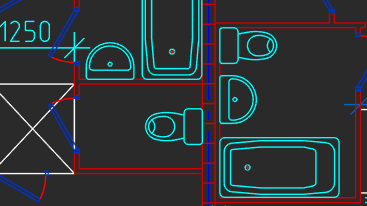

Redes de engenharia

O módulo Construction inclui um conjunto de ferramentas para redes de engenharia, como comunicações internas, HVAC e fornecimento de gás, com modelos para traçados, equipamentos e conectores.

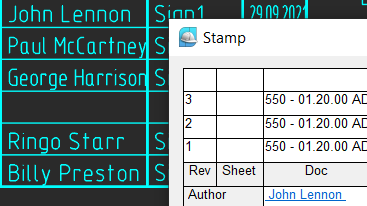

Bordas paramétricas e blocos de título

O módulo Construction fornece bordas de desenho e blocos de título que são paramétricos. Isso economiza tempo ao completar desenhos:

As bordas de desenhos em múltiplas vistas utilizam alças e interruptores dedicados para alterar seu tamanho, formato e orientação.
Aderências especiais alteram aspectos dos blocos de título
A caixa de diálogo Carimbos preenche textos reutilizáveis em blocos de título.

Além da coleção de molduras e blocos de título pré-prontos para desenhos, você pode criar suas próprias molduras e carimbos paramétricos usando o Assistente de Formato e Carimbo.

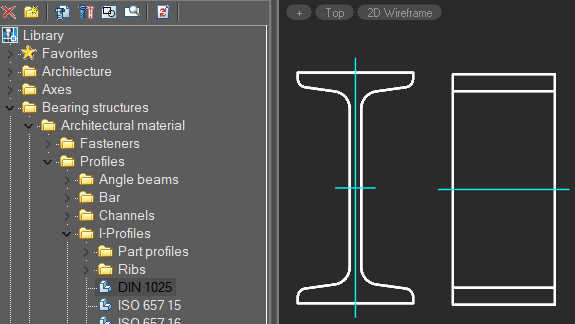

Biblioteca de peças paramétricas

O módulo Construction vem com uma biblioteca embutida que contém um grande número de peças paramétricas e modelos. Cada objeto paramétrico possui seu próprio conjunto de tabelas de tamanho, modos de exibição e comportamentos. Como é um banco de dados aberto, objetos paramétricos podem ser editados com a ferramenta MechWizard.

A biblioteca de peças paramétricas contém os seguintes componentes:

Modelos de parede, janela, porta
Fundações de concreto, vigas, colunas
Perfis de aço nas normas ISO, IS, DIN, GOST
Fixadores nas normas ISO, DIN, IS, CSN, PN/M, GOST
Molduras de desenho, blocos de título

Configurações personalizadas

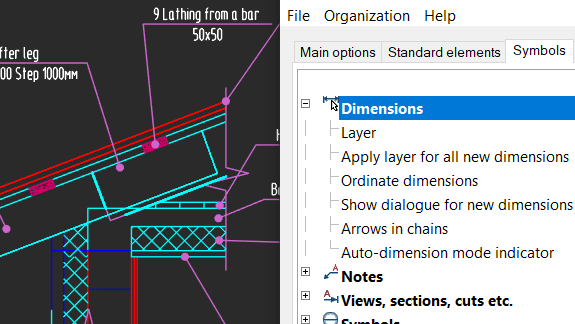

O módulo Construction adota uma abordagem flexível para as configurações de objetos. Todos os elementos pré-configurados fornecidos pelo módulo podem ser redefinidos usando a janela de configurações do objeto, conforme exigido pelas empresas de design, e depois copiados para todas as estações de trabalho.

Escalonamento de objetos

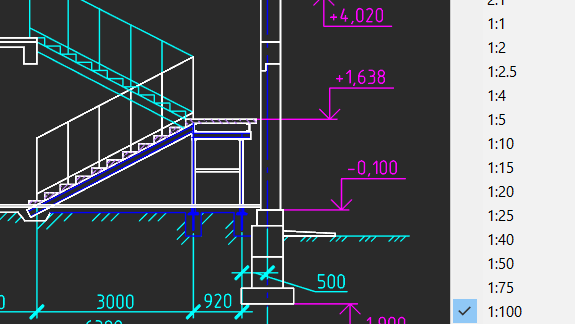

O módulo Construction suporta desenhos com várias vistas em diferentes escalas. Com apenas dois cliques, você pode ajustar a escala dos desenhos, tanto para objetos específicos quanto para desenhos inteiros. A escala de símbolos ajusta automaticamente os tamanhos de texto, dimensões e tipos de linha no espaço do modelo e nos layouts usando viewports.

Criar objetos paramétricos personalizados

Objetos paramétricos são uma melhoria em relação aos blocos dinâmicos, pois não contêm apenas alças para alterar blocos, mas também oferecem caixas de diálogo com opções de escolha. O Mestre de Objetos permite que você edite itens da biblioteca e crie objetos paramétricos de acordo com suas necessidades.

Criar caixas de diálogo personalizadas

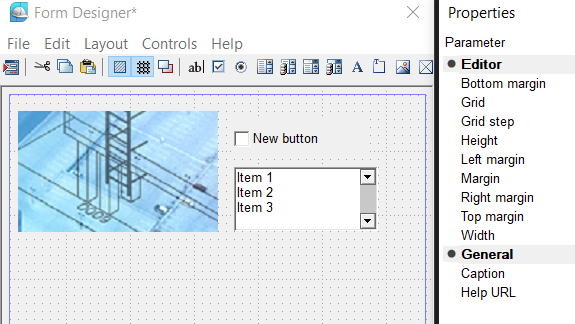

Pode ser mais fácil manipular objetos com caixas de diálogo. O designer de formulários permite que você crie caixas de diálogo para líderes, blocos, tabelas do nanoCAD e objetos personalizados. Variáveis auxiliares para objetos podem ser inseridas em um formulário e organizadas em uma ordem conveniente para você.

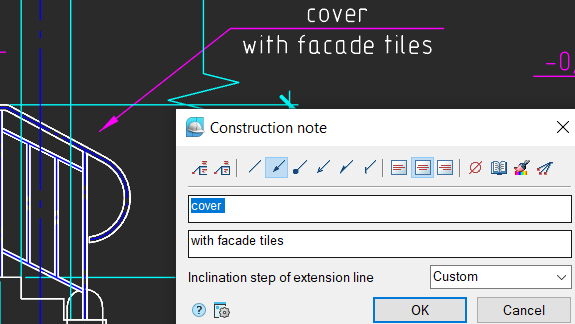

Elementos de design paramétrico

O módulo Construction utiliza objetos que seguem regras predefinidas com base nos requisitos de design dos projetos de construção. Todos os elementos de desenho que compõem objetos AEC (como entalhes, linhas e texto) contêm parâmetros que controlam sua exibição e configurações geométricas.

Alças do objeto

Os objetos inteligentes do Módulo Construction interagem com outros objetos durante a edição. As alças esticam, giram, movem e rotacionam objetos, alteram sua geometria e lançam comandos específicos para objetos. Esses comandos também podem ser executados através do menu de contexto. Comandos específicos de objetos incluem ações que adicionam linhas de extensão, alinham texto, espelham objetos e alteram estilos de pontas de seta.
